带弹簧组件的安全阀结构设计

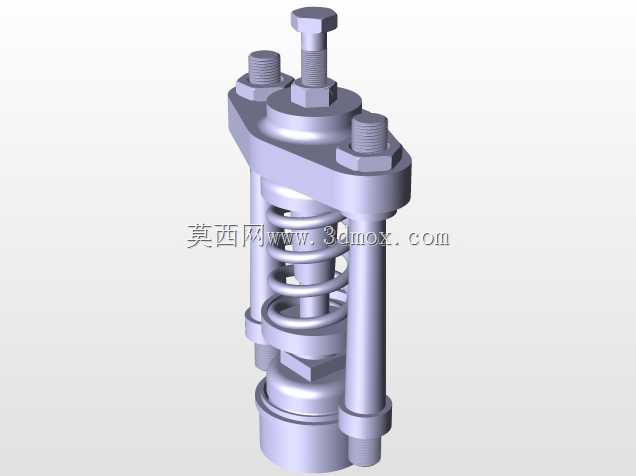

在承压管路、压力容器的日常运行场景里，这类带弹簧复位结构的安全阀是核心的超压防护部件，直接关系到整套系统的运行安全，避免压力超出设计阈值引发的设备破损、介质泄漏甚至安全事故。从结构设计逻辑来看，这款安全阀采用圆柱螺旋压缩弹簧作为核心复位施力元件，弹簧的刚度、预压缩量直接决定了阀门的开启压力、回座压力以及排放压力的差值，设计阶段需要结合管路系统的额定工作压力、允许超压上限来匹配弹簧的线径、中径、有效圈数以及自由长度，确保当系统压力达到设定开启值时，弹簧力能够被介质压力克服，阀瓣顺利抬升实现泄压，当系统压力回落至安全区间后，弹簧能够推动阀瓣精准回座，实现可靠密封，避免介质持续泄漏造成的物料损耗与系统压力失稳。

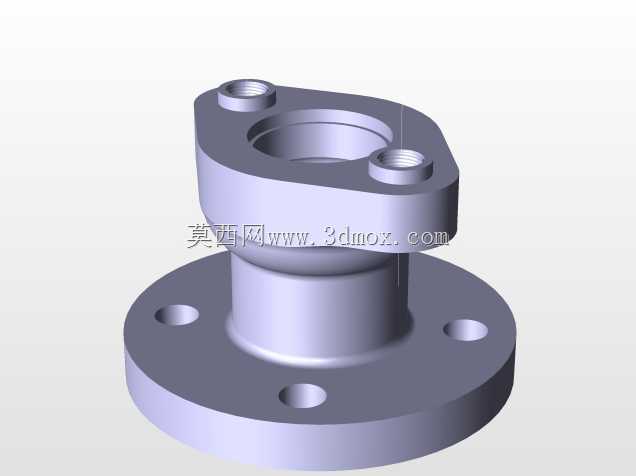

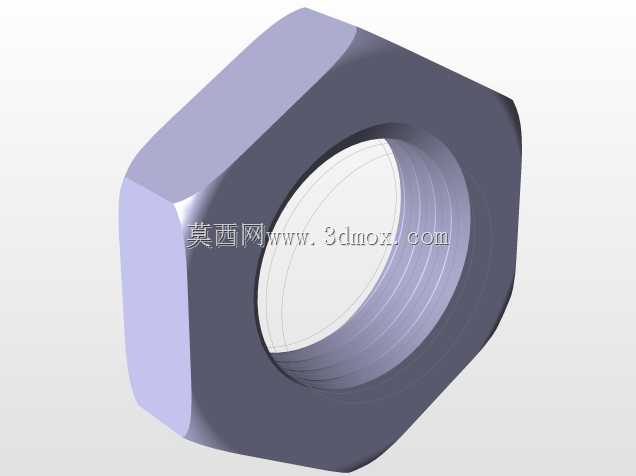

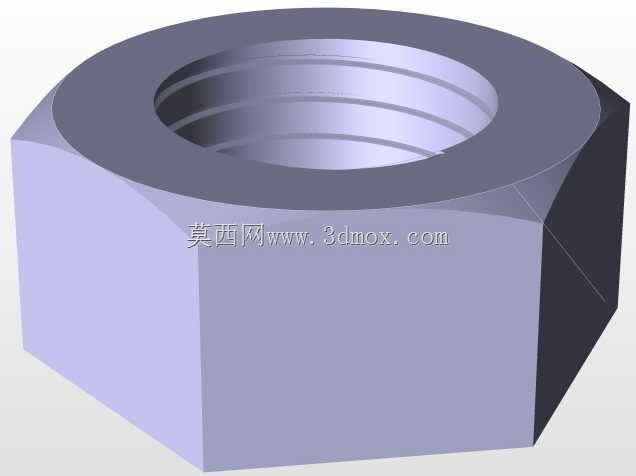

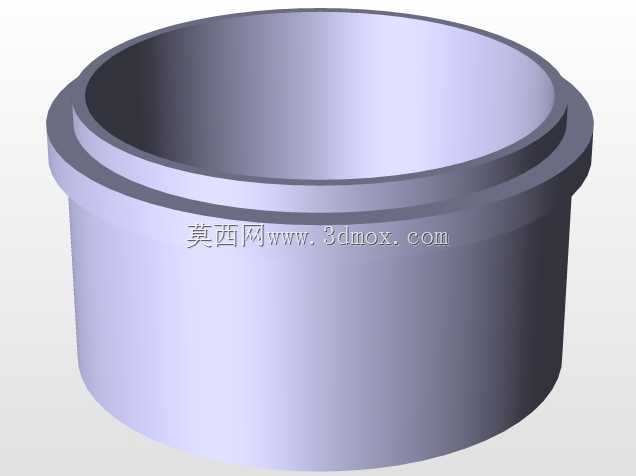

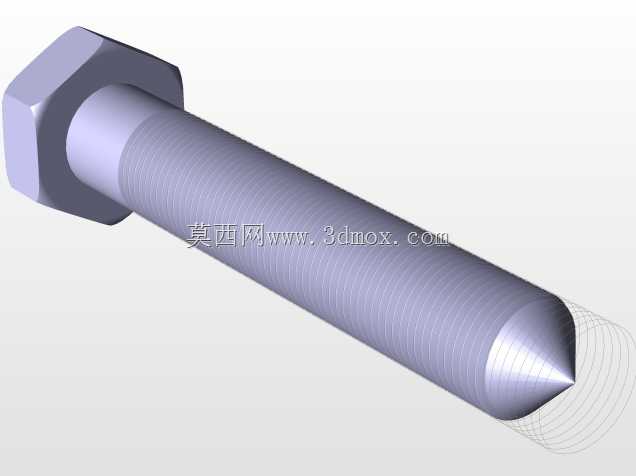

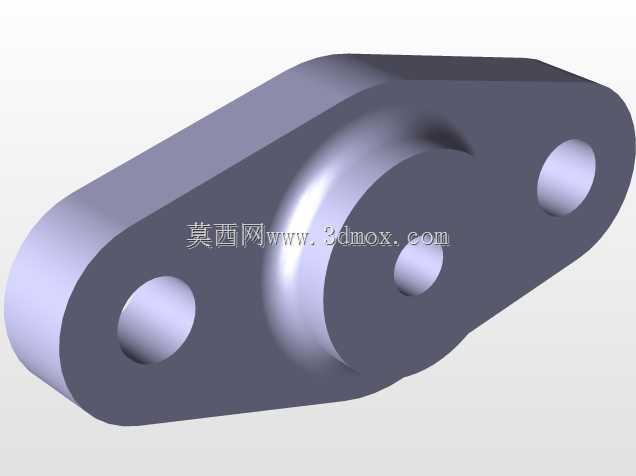

从安装边界来看，这类安全阀的进、出口连接尺寸需要匹配对应压力等级的管路法兰或者螺纹接口，弹簧组件的外径尺寸需要和阀体内腔的导向结构留足合理的配合间隙，既要避免弹簧伸缩过程中出现卡滞、偏磨，也要控制整体径向尺寸，避免阀体外形过于臃肿，挤占管路周边的安装操作空间。实际选型应用中，这类弹簧式安全阀广泛适配给排水管路、低压蒸汽系统、小型压缩空气站、化工介质输送管路等场景，相比重锤式安全阀，它的结构更紧凑，安装姿态不受严格限制，不容易受外部振动影响出现误开启的问题。

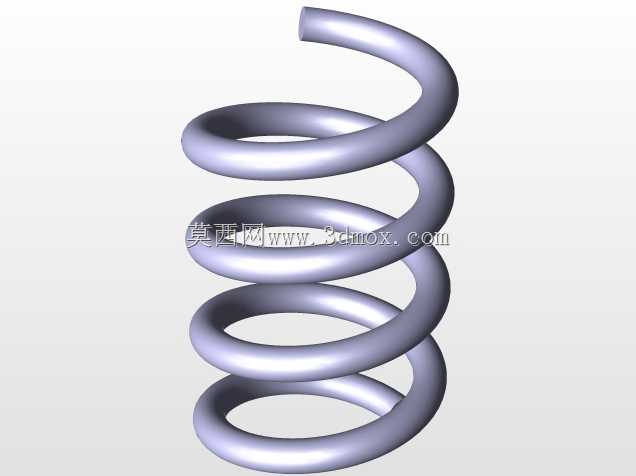

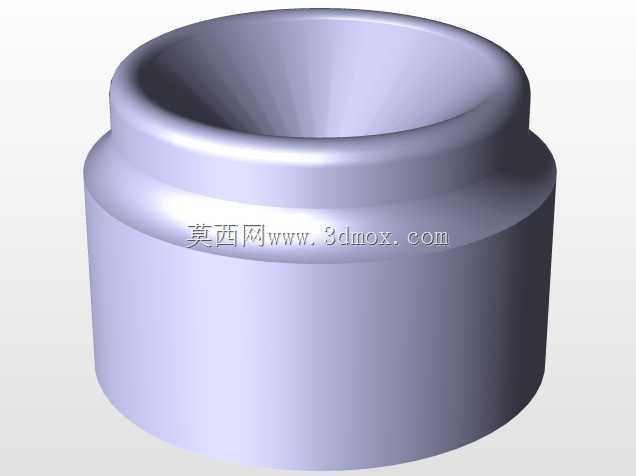

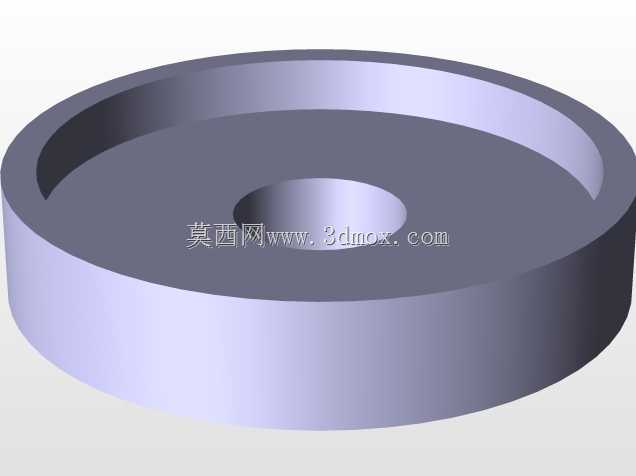

设计建模过程中，弹簧的两端并紧磨平结构是需要重点关注的细节，两端的支撑圈需要和弹簧座、阀瓣尾部的导向结构完全贴合，保证弹簧受力始终沿轴向方向，不会出现侧向分力导致阀瓣密封面偏斜，引发密封失效问题。同时弹簧的工作行程需要和阀瓣的全开升程匹配，确保阀门达到全开排量时，弹簧的压缩量仍在弹性变形的有效区间内，不会出现并圈触底的情况，避免弹簧过载产生永久变形，影响阀门后续的整定压力精度。整套模型完成了全零件的结构建模，各部件之间的装配关系完全还原实际装配逻辑，能够直接用于结构校核、装配干涉检查，也可以作为同类型阀门改型设计的基础参考，帮助设计人员快速调整弹簧参数、连接尺寸，适配不同压力等级、不同通径的管路防护需求。
