计算机散热用轴流扇叶结构设计

日常做消费电子散热结构选型时，这类轴流扇叶是风冷散热方案里最基础的核心部件，不管是台式机机箱进出风、CPU散热器配套、独立显卡散热模组，还是服务器机箱的冗余散热位，都能见到同结构扇叶的应用。不同于工业大直径轴流风机，PC端用的散热扇叶对安装边界的适配要求更细碎，常规120mm规格的扇叶，中心轮毂直径要匹配内置无刷电机的定子尺寸，轮毂上的中心通孔要和电机输出轴做过盈配合，周向的限位槽还要对应电机端盖的定位凸点，避免扇叶高速转动时出现打滑偏摆。

设计这类扇叶时，首先要平衡风量与静音表现，七叶不等距的排布方式是目前消费级散热扇的主流选择，能打散叶片转动时的气流脉动频率，降低人耳敏感频段的风噪，叶片的曲面弧度从叶根到叶尖做连续渐变，叶根处厚度更大，保证和轮毂连接的结构强度，避免长期高速转动出现叶根疲劳断裂，叶尖处做薄切边处理，减少叶尖和扇框内壁间隙处的涡流损耗。实际建模过程中，要先确定轮毂的基准回转面，再根据预设的风压风量目标绘制单个叶片的截面翼型，通过圆周阵列得到初步的叶片排布，之后调整每个叶片的安装倾角，不等距阵列时要错开叶片的角度间隔，避免同频共振。

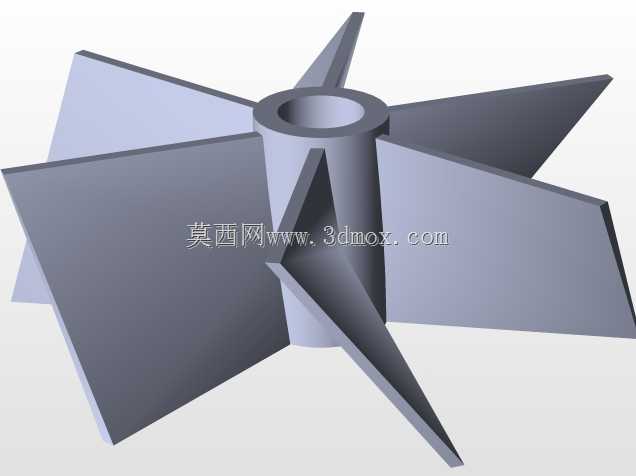

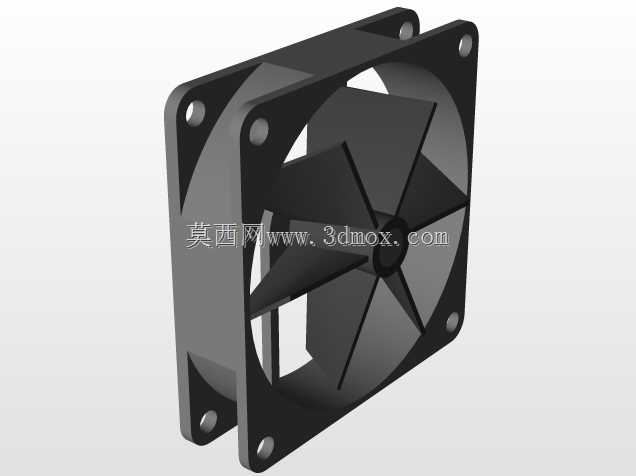

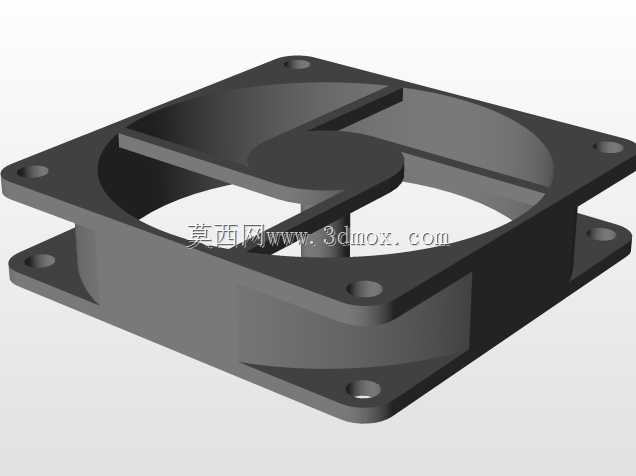

安装边界上，这类扇叶的外径要比配套的扇框内径小0.8-1.2mm，预留转动时的形变余量，避免热胀冷缩或者动平衡偏差导致叶尖刮蹭扇框，中心轴孔的公差要控制在H7级别，和电机轴的配合松紧度适中，既不会装配时压裂轮毂，也不会转动时出现径向窜动。扇叶的材质一般选用PBT或者ABS加玻纤，建模时要预留注塑成型的拔模斜度，叶根和轮毂的连接处做圆角过渡，减少注塑时的应力集中，避免成品出现缩痕或者强度不足的问题。实际应用中，这类扇叶搭配对应的电机和扇框，就能组成完整的散热风扇，直接适配标准的机箱安装孔位，不需要额外做结构修改，在常规办公、游戏场景的PC设备里，能稳定带走硬件工作产生的积热，保证芯片运行在合理的温度区间，不会因为过热出现降频或者硬件损坏。建模时还要考虑动平衡的校准位，一般在轮毂的端面上预留几个去重槽，方便生产时做动平衡校正，降低扇叶高速转动时的振动，减少振动传导到机箱产生的共振噪音。
