台式机CPU散热轴流风扇结构设计

这款轴流风扇主要面向台式计算机CPU主动风冷散热场景，也可适配机箱通风、工控主板局部散热、小型电子设备主动排风等安装需求，是电子设备热管理系统中最常见的风冷执行部件。从实际使用场景来看，这类风扇直接安装在CPU散热鳍片模组的固定位上，通过定向气流带走鳍片传导的热量，避免处理器因持续高负载运行出现过热降频，部分同规格产品也可替换为机箱进出风位的通风部件，适配标准120mm安装孔位的机箱结构。

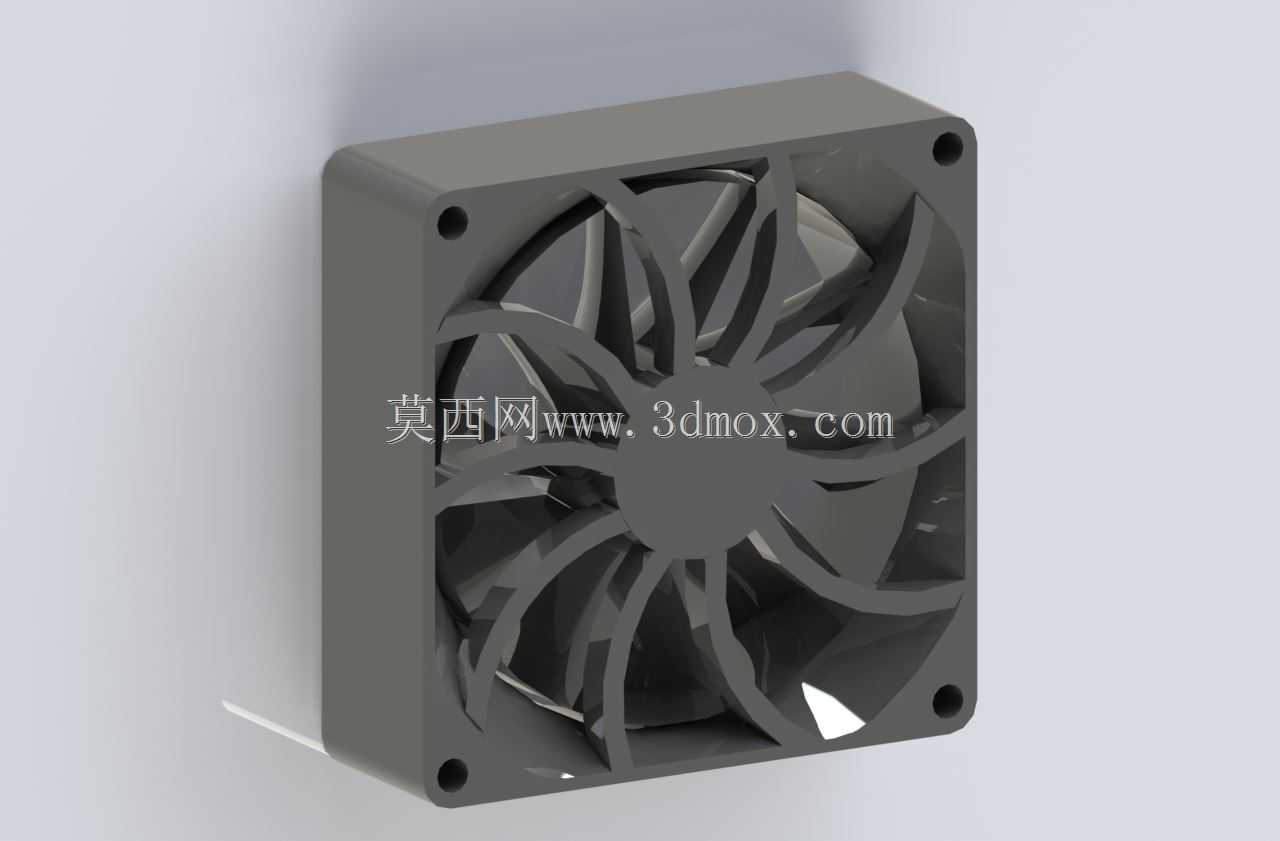

从功能特性来看，该风扇采用九片曲面叶型设计，叶片前缘做了切角修型处理，能在相同转速下降低叶片切割气流产生的紊流噪音，同时提升轴向送风的风压，保证气流能够穿透密集的铝制或铜制散热鳍片间隙，避免气流在鳍片表面形成扰流区降低换热效率。外框采用方形一体式注塑结构，四个边角预留标准沉头安装孔，孔位间距符合消费级CPU散热风扇的通用安装规范，安装时可通过橡胶减震钉或者自攻螺丝固定在散热鳍片或者机箱支架上，沉孔设计能保证螺丝安装后不会突出框体表面，避免干涉其他部件。

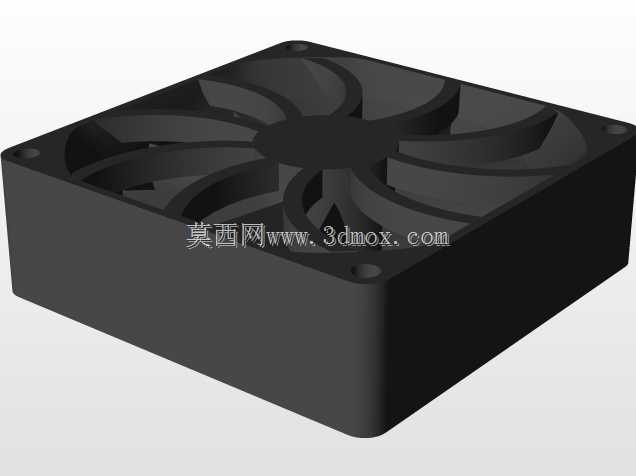

设计过程中首先确定的是安装边界尺寸，外框边长为标准120mm，整体厚度25mm，四个安装孔的中心距为105mm，孔位直径适配M3规格的固定螺丝或者标准橡胶减震钉，这个尺寸参数是目前消费级台式机散热系统的通用规格，能兼容绝大多数塔式CPU散热器、下压式散热器以及标准机箱风扇位。叶片的曲面参数经过多次迭代调整，叶根与中心轮毂的连接位置做了圆弧过渡，避免长期高速旋转时叶根位置出现应力集中导致叶片断裂，轮毂中心预留标准轴芯安装位，可适配常规的液压轴承、双滚珠轴承结构，中心轮毂的直径控制在合理范围，既保证内部电机的安装空间，又不会过度遮挡中心进风区域影响进风效率。

外框的进风侧与出风侧都做了微倒角处理，进风侧倒角能引导周边气流更顺畅地进入叶片区域，降低进风阻力，出风侧的直角结构则能约束气流方向，减少出风后的气流扩散，让送出的气流更集中地吹向散热鳍片。框体的侧边厚度均匀，既保证整体结构强度，避免安装时受力出现框体变形蹭到叶片，又不会过度增加产品重量。在实际选型适配时，只要安装空间的厚度大于27mm、孔位符合105mm中心距标准，就可以直接替换安装，不需要额外修改固定结构，适配性较强。
