电脑轴流散热冷却风扇结构设计

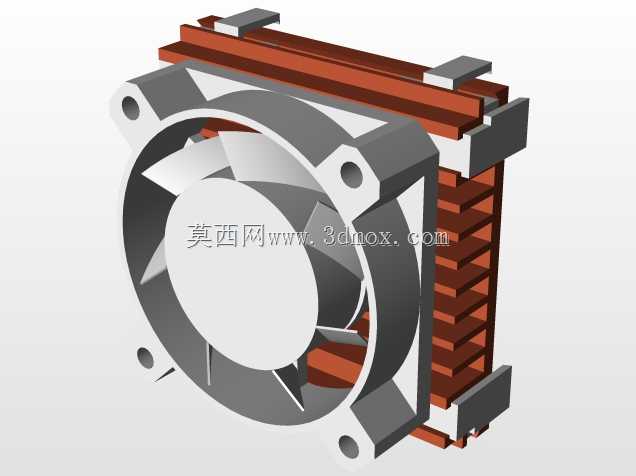

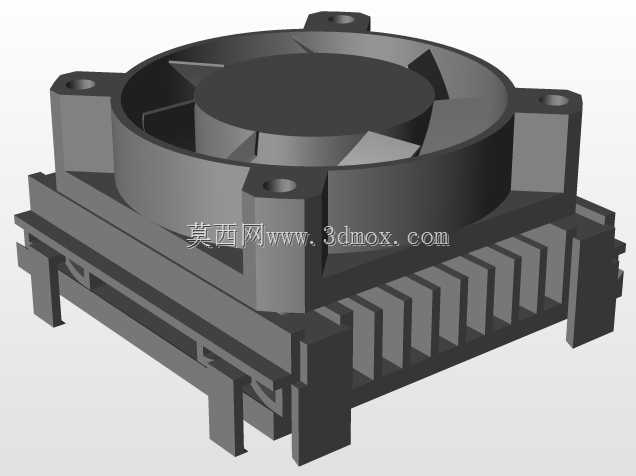

日常做消费电子散热结构选型时，这类小尺寸轴流冷却扇是接触频次极高的部件，多数桌面级电脑、小型工控机箱、嵌入式计算设备的主动风冷方案，都会优先选用该类结构的散热组件。从实际应用场景来看，它既可以单独作为机箱排风、进风单元使用，也能直接贴合在CPU、GPU、主板南桥这类发热芯片的散热鳍片上，通过定向气流带走鳍片蓄积的热量，避免电子元件因长时间工作温度超出阈值出现降频、寿命衰减甚至硬件损坏的问题。

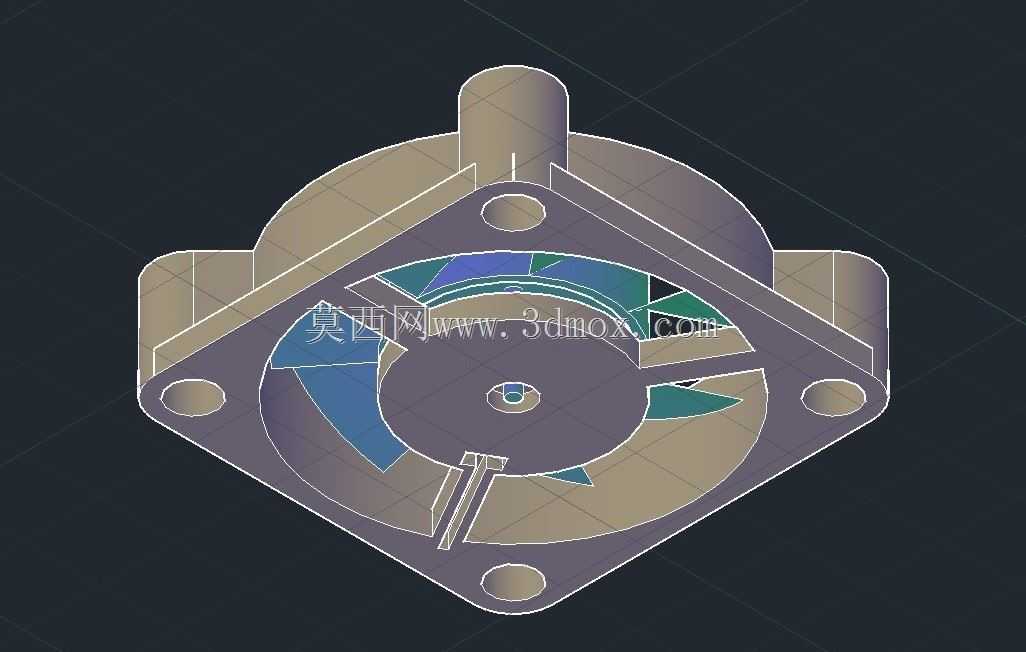

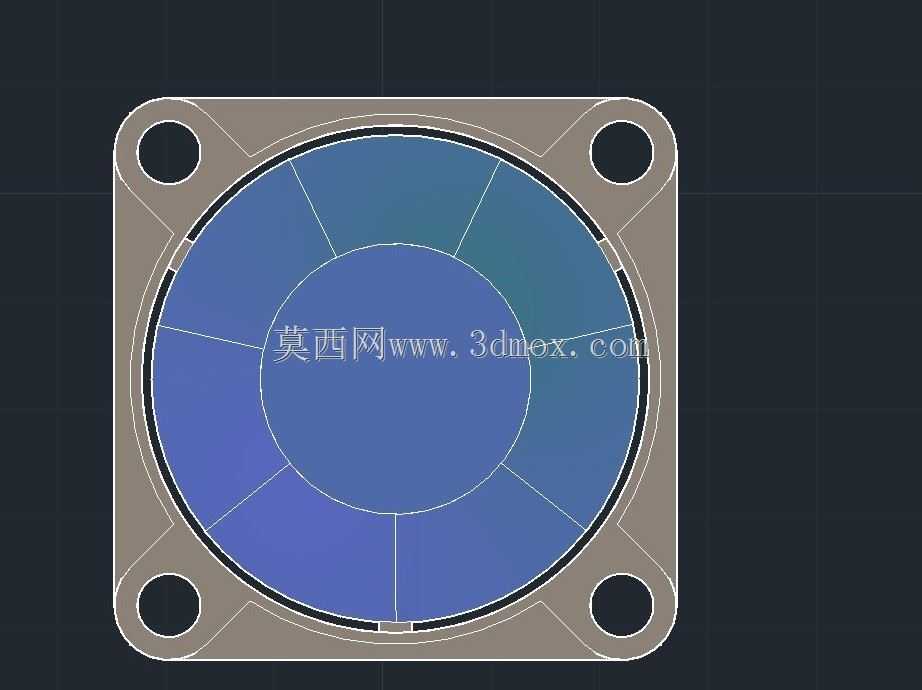

从结构设计逻辑来看，这款冷却扇采用了行业通用的方形外框加圆形风腔的布局，四个角预留的带通孔安装耳是核心安装边界，安装孔位的中心距严格匹配行业通用的40mm、50mm等小尺寸风扇安装规范，安装耳处做了局部加厚处理，避免螺丝锁附时出现应力集中导致外框开裂的问题，安装时可根据机箱内部空间选择M3自攻螺丝或者减震胶钉固定，胶钉固定还能进一步降低扇叶转动带来的共振传导，减少整机运行的异响。外框的厚度控制也兼顾了安装空间兼容性，既不会因为框体过薄导致扇叶运行时出现形变蹭框，也不会因为框体过厚占用过多机箱内部的走线空间。

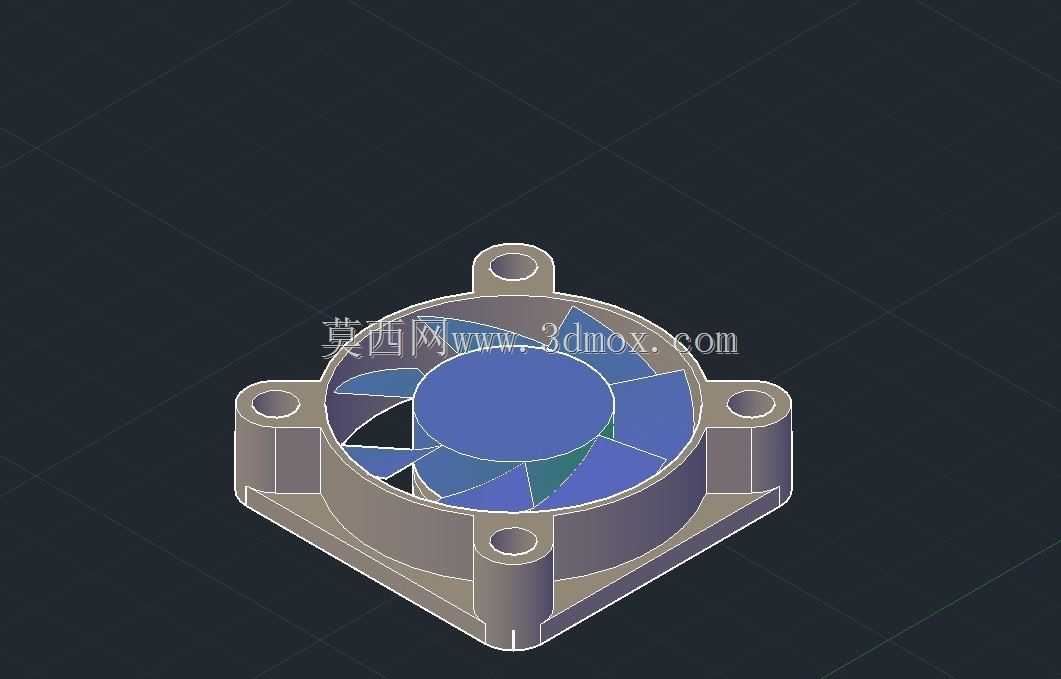

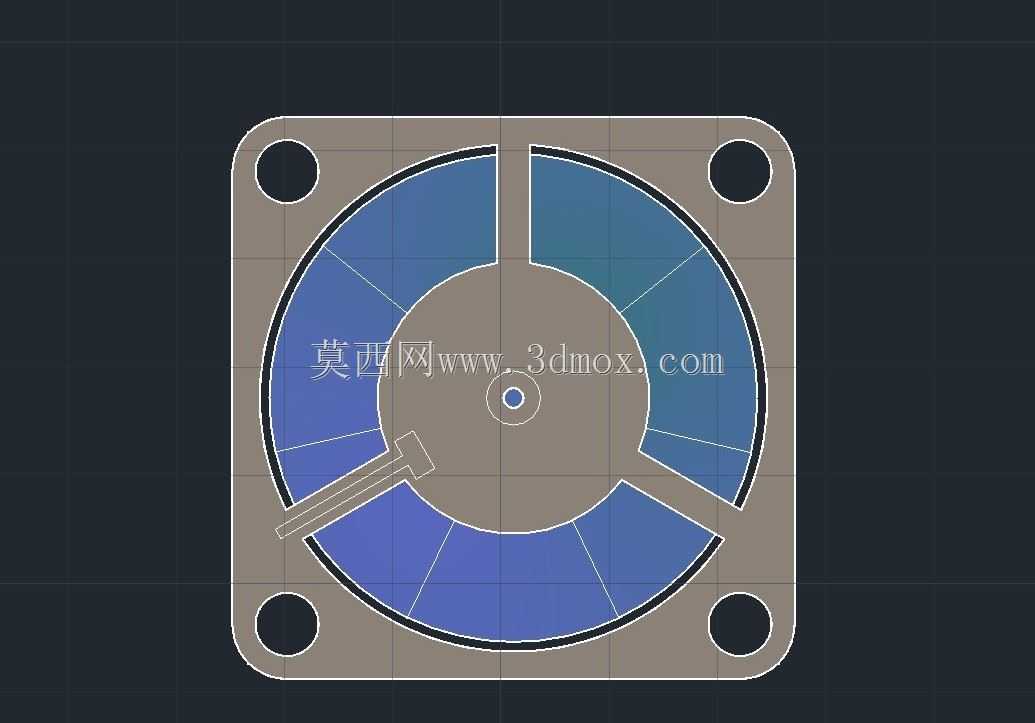

风腔内部的扇叶采用了七片不等距后倾式设计，这种叶型的设计思路是在保证足够风压风量的前提下，打散扇叶转动时切割气流产生的同频噪音，相比等距扇叶，同转速下的人耳感知噪音能降低3到5分贝，更适合桌面电脑这类对运行噪音有要求的使用场景。扇叶中心的轮毂位置预留了电机安装腔，内置的直流无刷电机是整个部件的动力核心，外框侧边预留了走线槽位，可以兼容2pin、3pin、4pin不同规格的供电接线，4pin接线还能支持PWM调速功能，可根据设备实时温度动态调整扇叶转速，在散热效率和运行噪音之间找到平衡。

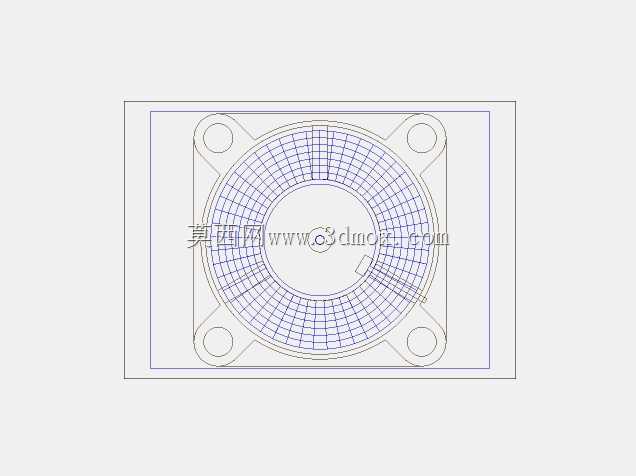

做三维建模时，这类部件的细节处理需要格外注意，比如扇叶和外框内壁的间隙要控制在0.5mm到1mm之间，间隙过大会导致风腔漏风降低风压，间隙过小则容易因为加工公差或者扇叶动平衡偏差出现蹭框问题；安装孔的倒角处理也要符合实际装配要求，孔位边缘做0.2mm的C角可以避免螺丝锁附时产生塑料碎屑掉入设备内部；外框的进风侧做了微弧导风面，能减少气流进入风腔时的紊流损失，提升整体的送风效率。在实际选型匹配时，还要结合设备的发热功率计算所需的风量风压，确认安装孔位、整体厚度是否匹配机箱或散热鳍片的安装空间，同时还要考虑供电接口的兼容性，避免出现安装后无法接线或者散热能力不足的问题。
