矩阵式空间钢骨架结构三维建模作品

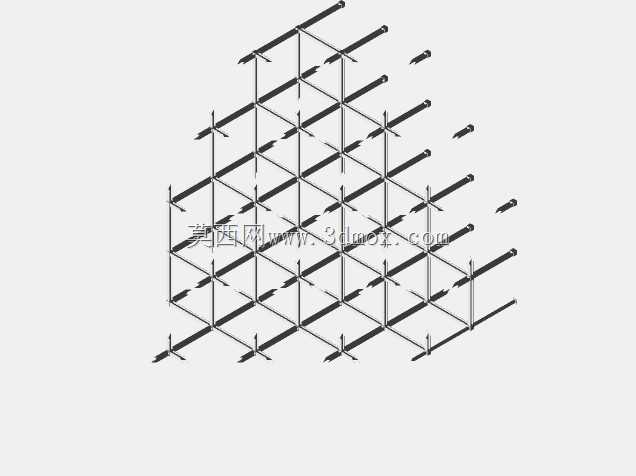

这类矩阵排布的空间钢骨架结构，在工程领域常作为杆系力学分析的标准试件使用，也可作为小型模块化承重框架的基础单元，适配实验室结构力学性能测试、临时承载支架搭建、模块化工装支撑体系搭建等场景。从结构设计逻辑来看，该骨架采用等径杆单元沿三维正交方向阵列排布，节点位置采用共节点连接形式，每根杆件的轴线严格对齐三维坐标网格交点，避免了偏心载荷带来的附加弯矩，能最大化发挥杆件轴向承拉承压的力学性能，减少材料无效损耗。从安装边界维度考量，该骨架的底部杆件可作为固定安装基准面，所有底部杆端的连接点均处于同一水平面，可直接通过节点连接件与底部承载平台固定，无需额外制作过渡安装座；整体结构的外轮廓为规整立方体形态，各方向的杆件伸出长度统一，相邻单元拼接时可直接通过端部节点对接，扩展成更大跨度的空间框架体系，适配不同承载量级的使用需求。在功能特性层面，该骨架的正交矩阵排布形式，让结构在三个坐标轴方向的力学性能高度一致，承受任意方向水平载荷、竖向载荷时，力的传递路径清晰均匀，不会出现局部杆件应力集中的问题，非常适合用于结构力学课程中的矩阵位移法验证、杆系结构应力分布测试、不同节点连接形式的性能对比试验。设计过程中，每根杆件的长径比控制在合理区间，既避免了杆件过长导致的失稳问题，也不会因杆件过短造成节点区域应力叠加，所有杆件的截面尺寸统一，降低了加工下料的难度，也方便后续试验中替换不同材质、不同截面的杆件开展变量测试。这类骨架结构在实际工程中也可衍生为高空操作平台的支撑框架、仓储区域的轻型置物架单元、设备外围的防护框架，只需根据实际承载需求调整杆件的截面规格、阵列的行列层数，就能快速适配不同的使用场景，无需重新开展整体结构的拓扑设计。建模过程中严格保证了各杆件的轴线共度，节点位置无错位，装配后整体结构无冗余干涉，可直接导入力学分析软件开展网格划分与载荷施加，也可直接导出用于3D打印制作缩比试件，开展实验室阶段的力学性能验证试验。
