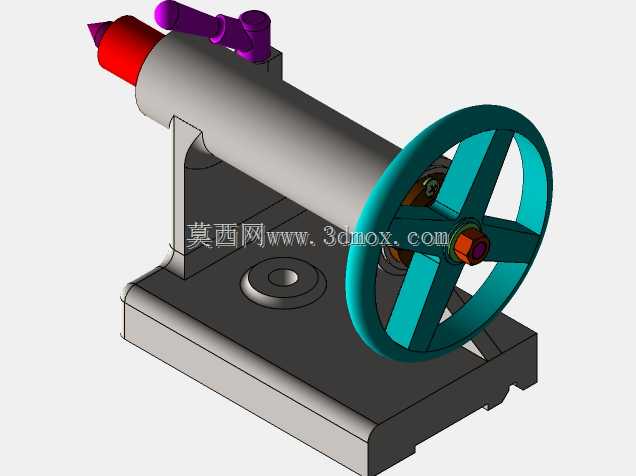

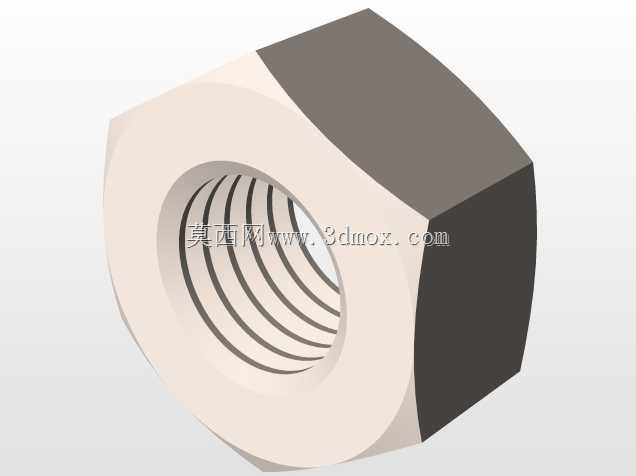

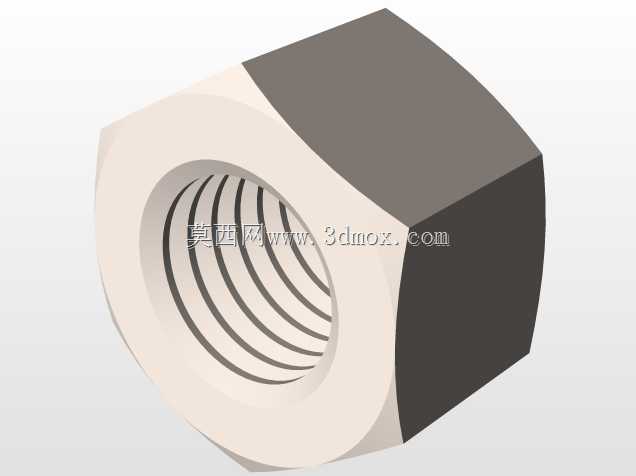

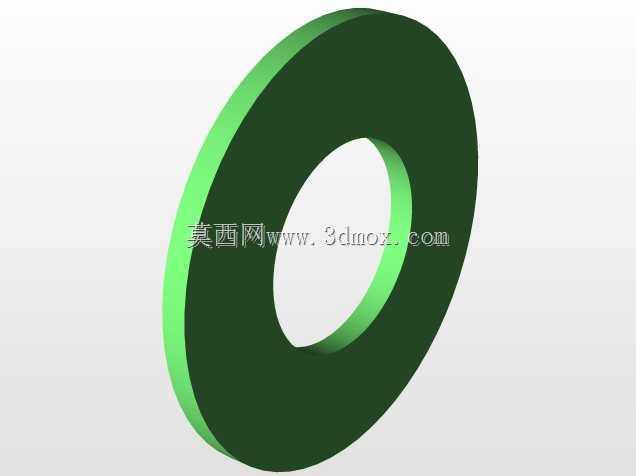

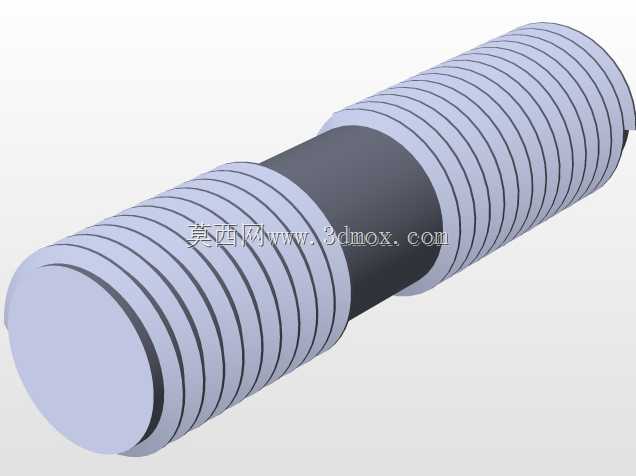

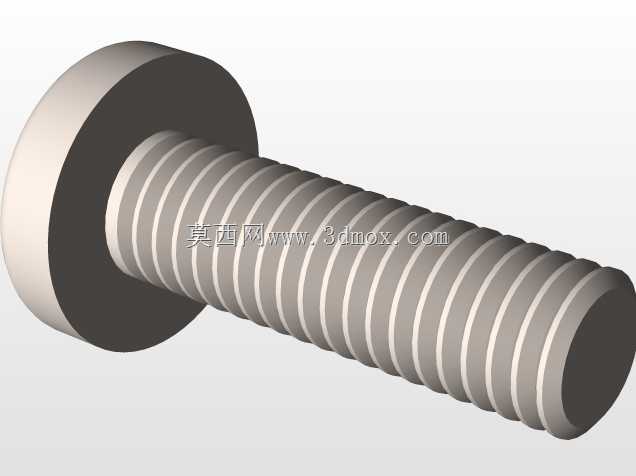

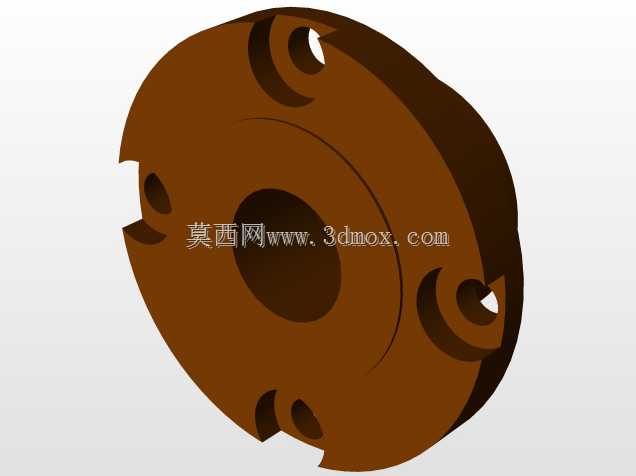

车床尾座三维结构设计模型

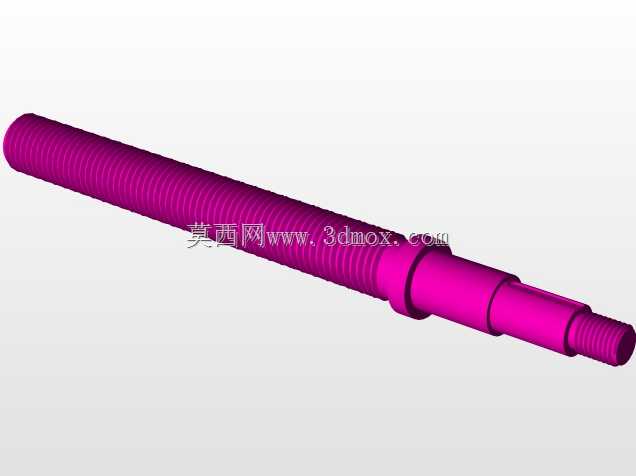

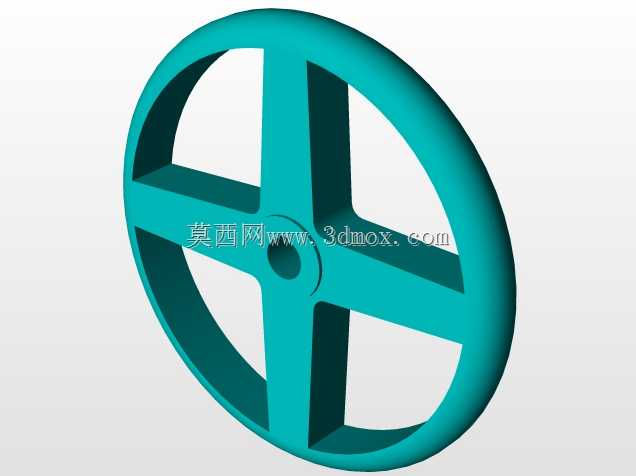

车床尾座是卧式车床核心配套功能部件，主要安装在车床床身导轨上，沿导轨纵向滑移调整作业位置，核心作用是配合主轴箱装夹长轴类工件，通过顶尖对工件端部施加轴向支撑，抵消切削过程中工件受径向切削力产生的挠曲变形，也可换装钻夹头、铰刀等孔加工刀具完成轴件端面的钻孔、铰孔、攻丝等工序。从结构设计逻辑来看，该尾座采用分体式装配结构，底部为带导轨安装槽的铸铁底座，安装槽与车床床身导轨型面匹配，保证尾座滑移时的直线度与装配刚性，底座上设置有定位锁紧结构，调整到位后可将尾座牢牢固定在床身指定位置，避免切削作业时出现位移偏移。上部核心为空心套筒式尾座体，套筒内孔安装莫氏锥度顶尖，锥面配合可保证顶尖的同轴度，同时方便根据加工需求更换不同规格的顶尖或孔加工刀具；套筒侧面开有轴向键槽，与尾座体内的导向键配合，限制套筒周向转动，仅允许其沿轴向做进给运动。尾座端部设置手轮进给机构，通过手轮连接内部丝杠副，转动手轮即可带动套筒实现轴向进退，手轮轮辐采用镂空式结构，既减轻手轮自重，也方便操作人员施力转动，进给丝杠副带有自锁特性，进给到位后可自动锁止位置，避免切削过程中套筒受轴向反作用力出现回缩。尾座体上部设置有锁紧手柄，套筒调整到目标工作位置后，扳动该手柄即可通过内部压紧机构将套筒锁死，进一步提升加工过程中的结构刚性，避免顶尖出现窜动影响加工精度。从安装边界来看，底座的导轨槽宽度、安装基面平面度均按照普通卧式车床的通用安装尺寸设计，可适配多数常规规格卧式车床的床身导轨，无需额外改造即可直接装配使用；尾座整体的轴向滑移行程覆盖常规长轴类工件的支撑长度需求，顶尖伸出最大行程可满足不同长度工件的顶紧余量要求，顶尖中心高与对应规格车床的主轴中心高保持一致，装配后可保证顶尖与主轴的同轴度误差控制在机械加工允许的公差范围内。在实际加工场景中，该尾座的结构刚性可承受常规车削加工的轴向切削反力，手轮进给的操作手感顺滑，锁紧机构的压紧力充足，可有效避免重载切削下的部件位移，套筒与尾座体的配合间隙经过合理设计，既保证进给动作顺畅无卡滞，也不会因间隙过大导致顶尖出现径向跳动，影响工件的加工圆度与同轴度。
