双轴车床数控操作控制终端结构

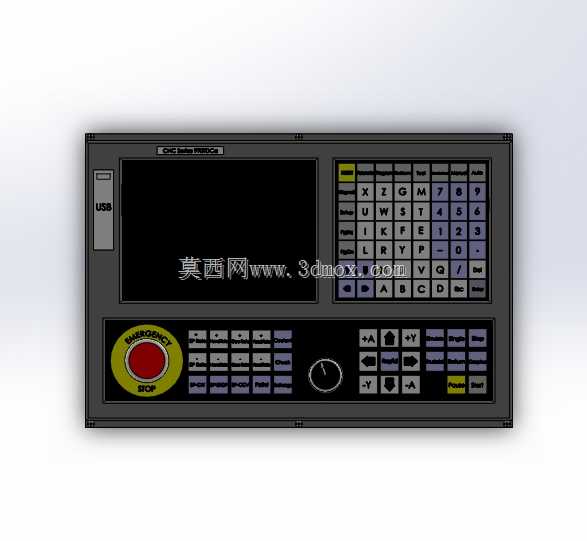

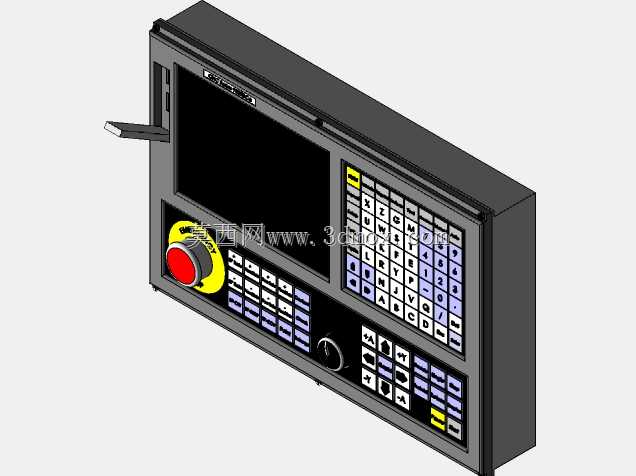

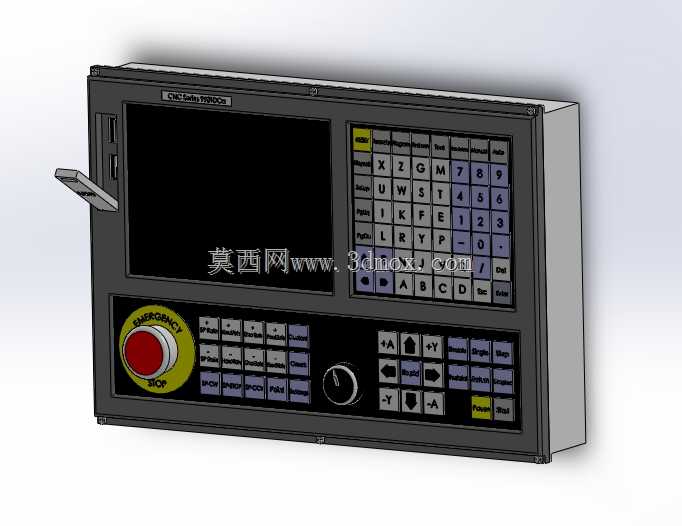

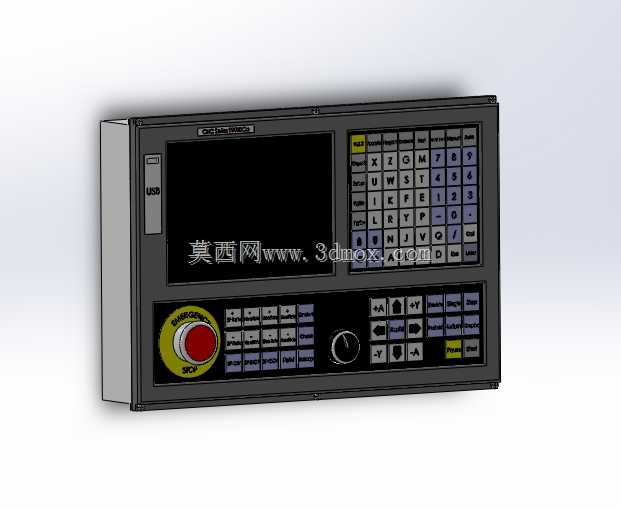

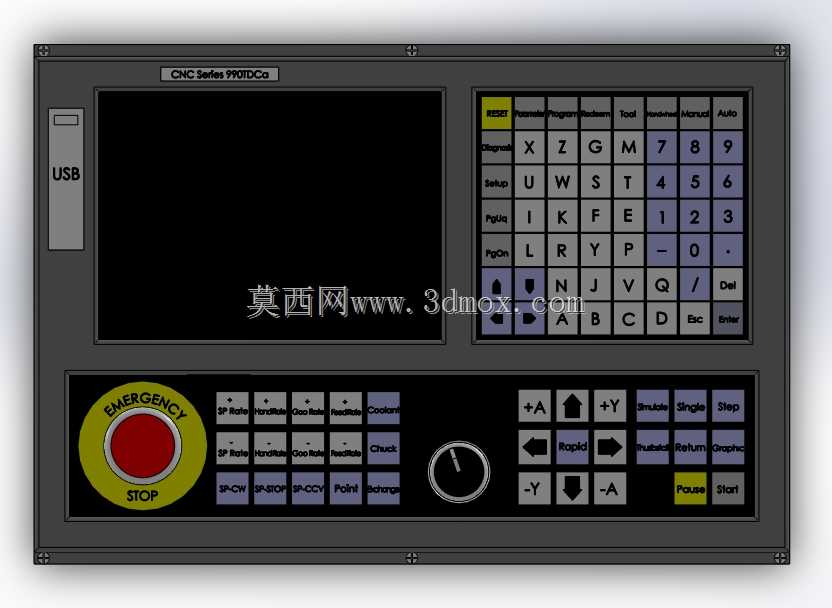

这款双轴车床数控操作控制终端，是面向小型平床身数控车床、仪表数控车床开发的人机交互载体，日常安装在车床主轴箱侧方的悬臂操作支架上，是机床操作人员和数控系统交互的唯一物理入口，所有加工程序输入、进给倍率调整、轴移动操作、加工状态监控都要通过这个终端完成。设计之初就充分考虑了车间操作的实际工况，整体采用壁挂式矩形箱体结构，外壳做了圆角钝化处理，避免操作人员上下料时磕碰划伤，箱体背部预留了标准的航空插头安装位和走线槽，和机床本体的电气柜连接时不需要额外做转接支架，安装孔位完全适配市面常见的悬臂组件，安装时只需要将悬臂法兰和箱体背部的四个M6螺纹孔对齐锁紧即可，整体突出安装面的厚度控制在120mm以内，不会占用过多的操作侧空间，也不会和车床的拖板移动行程产生干涉。面板的布局完全遵循一线操作工人的使用习惯，上半区域预留了8英寸液晶显示屏的安装位，屏幕做了轻微的内凹设计，表面覆盖防眩光的硬质亚克力保护层，避免车间内的切削液飞溅、铁屑刮擦损坏屏幕，屏幕下方的左侧区域设置了带黄色防护圈的红色急停按钮，按钮突出面板表面20mm，操作人员在遇到紧急情况时不需要低头寻找，抬手就能拍下触发急停，急停按钮旁排布了进给倍率、主轴倍率的波段开关和对应的功能按键，所有按键都采用凸起的方形键帽，表面做了防滑纹理，操作人员戴劳保手套操作时也不会出现打滑按错的情况。面板右侧的主按键区按照功能做了分区排布，字母数字输入区、G代码M代码功能键区、轴手动移动按键区各自独立，不同功能区的键帽做了颜色区分，手动轴移动按键采用灰色键帽，循环启动、进给保持按键采用绿色和黄色键帽，急停按键采用红色键帽，操作人员长时间操作也能快速定位需要的按键，减少误操作概率。面板下半部分还预留了USB接口的外置安装位，接口处做了可翻转的防尘盖，日常传输加工程序、备份系统参数时不需要打开电气柜，直接插U盘就能完成操作，防尘盖可以避免车间内的粉尘、切削液进入接口造成接触不良。整个箱体的密封等级达到IP54，面板接缝处都加装了密封胶条，能够适应机加工车间多粉尘、有切削液飞溅的使用环境，内部预留了系统主板、IO板的安装立柱和走线空间，不同品牌的数控系统主板都可以通过调整安装立柱的位置完成适配，不需要重新加工箱体结构。
