苹果笔记本电源适配器结构建模

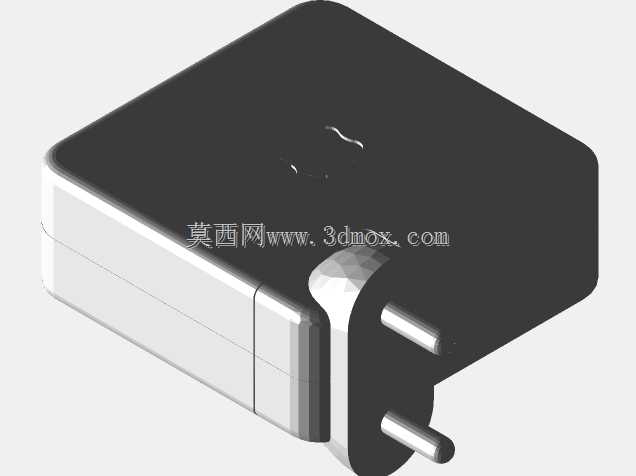

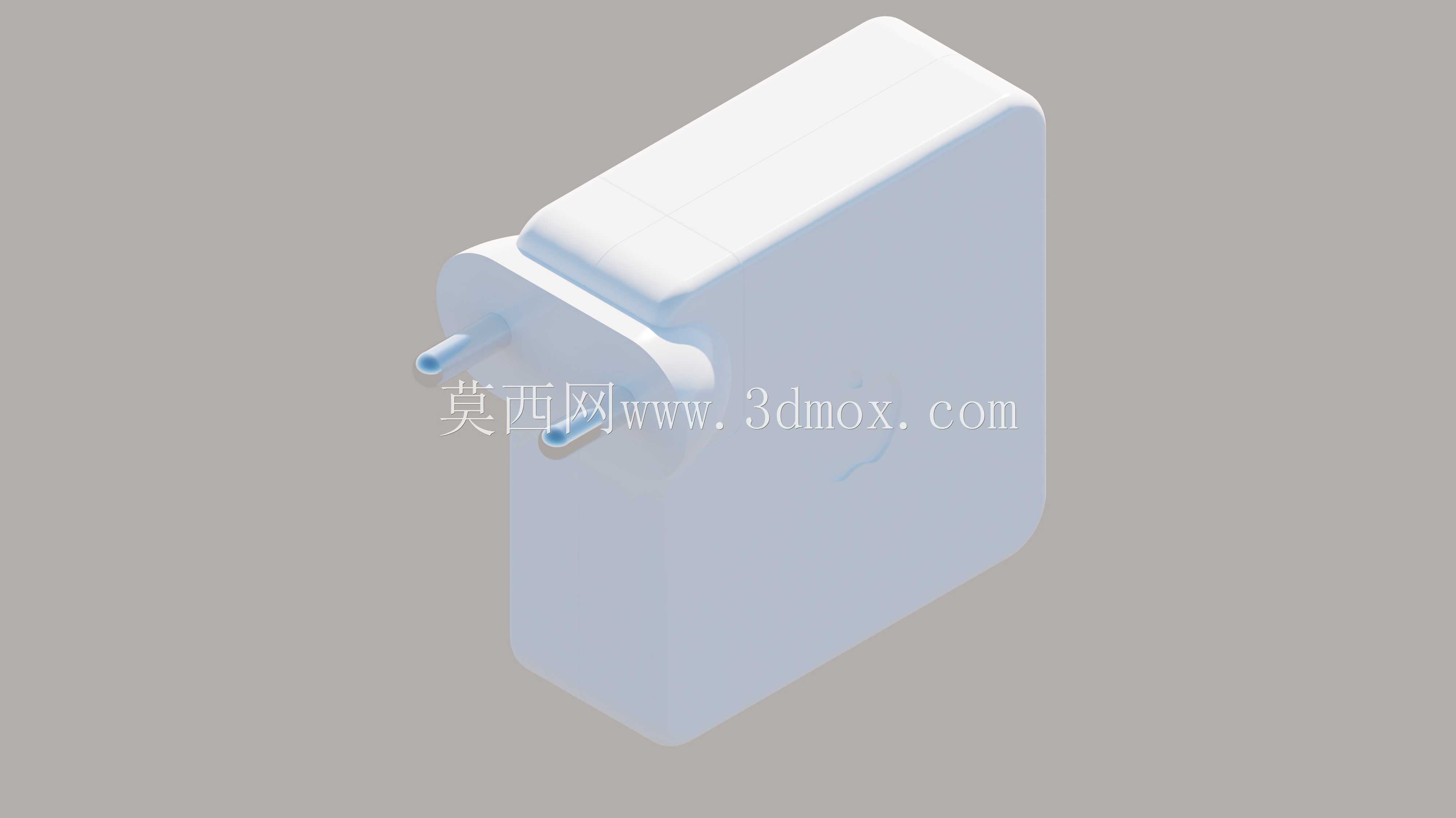

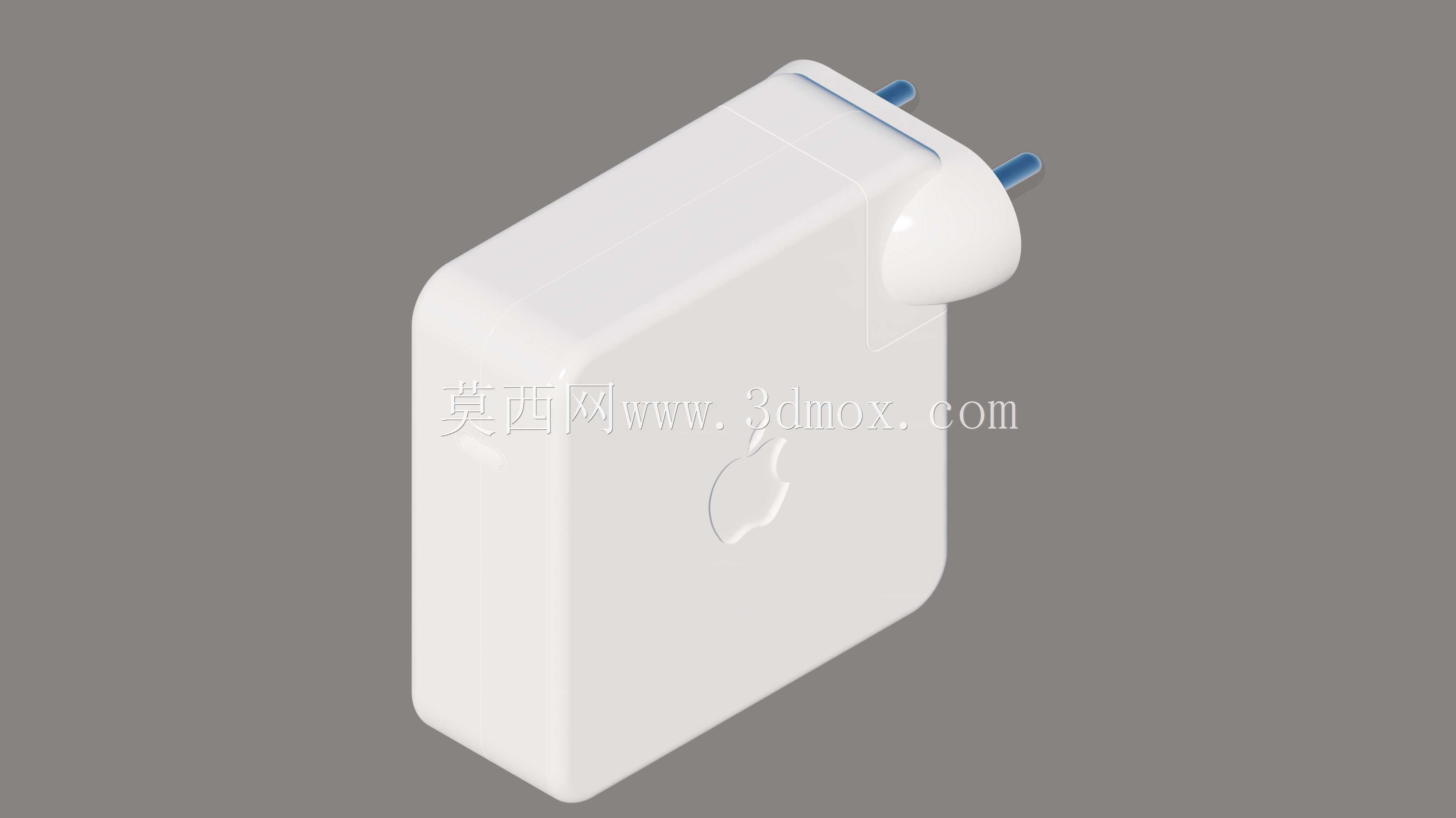

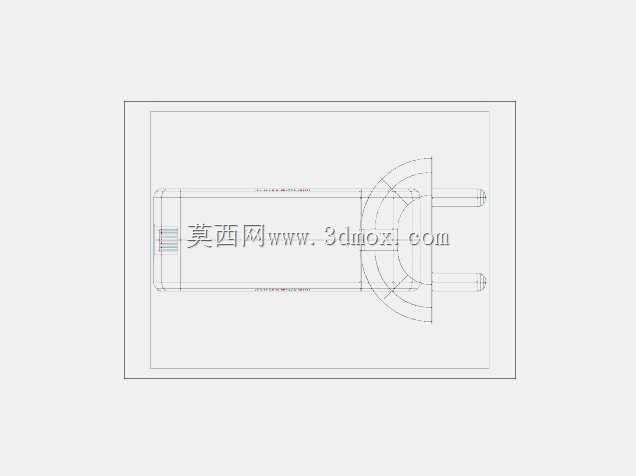

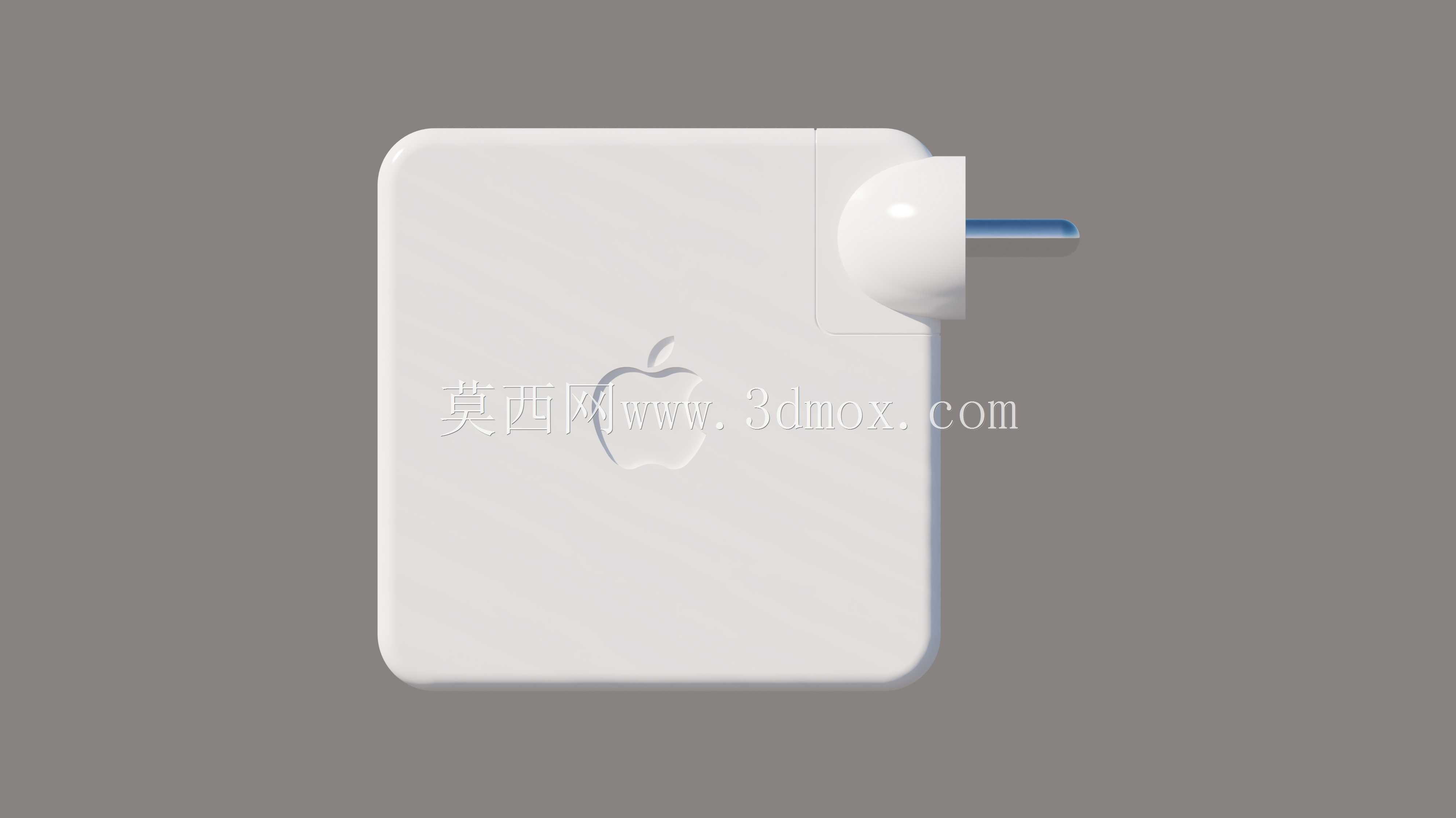

日常做消费电子周边结构设计时，这类笔记本电源适配器的建模参考价值很高，先从实际使用场景拆解设计逻辑：这类适配器主要为对应型号的MacBook Pro提供稳定直流供电，日常使用场景覆盖桌面办公、差旅携带、固定工位长期插电等多种工况，设计时首先要平衡便携性与散热需求，不能一味做小体积导致内部元器件排布拥挤、温升超标。建模时首先要还原插脚的折叠结构边界，国标插脚的折叠转轴位置要预留足够转动间隙，插脚弹出后与壳体的贴合面要做限位结构，避免插脚晃动导致接触不良，插脚的金属部分伸出长度要符合安规要求，不能过短导致插接过松，也不能过长增加收纳时的剐蹭风险。壳体部分采用圆角矩形的一体化造型，边角的R角取值要兼顾握持手感与内部空间利用率，过大的圆角会压缩内部PCB板与元器件的排布空间，过小的圆角则会在跌落时出现应力集中，容易导致壳体开裂。表面的苹果标识做微凹的蚀纹处理，建模时要还原标识的凹陷深度与边缘过渡，避免出现锐边影响外观质感。内部结构的建模要预留足够的安规距离，高压侧与低压侧的隔离槽位置要对应壳体的内部筋位，筋位既起到加强壳体强度的作用，也能分隔内部元器件，避免震动时元器件移位。适配器出线位置的应力缓冲结构要做渐变的锥度设计，靠近壳体的位置直径更大，逐步收窄到线径尺寸，能有效降低线材弯折时的应力集中，延长线材使用寿命。整体外形尺寸要匹配常规插排的间距设计，避免插入后遮挡相邻插座位，这也是消费电子电源设计时容易被忽略的安装边界问题，建模时要把相邻插座位的避让空间考虑进去，保证多设备同时插电时不会出现干涉。壳体的合模线位置要做在侧面不显眼的位置，上下壳的卡扣排布要均匀，保证装配后缝隙均匀，不会出现翘边问题。散热方面，壳体表面虽然没有做明显的散热孔，但建模时要对应内部发热元器件的位置，在壳体内部做薄壁厚的导热区域，通过壳体本身传导热量，避免局部温度过高。
