推拉式便携U盘外观结构设计方案

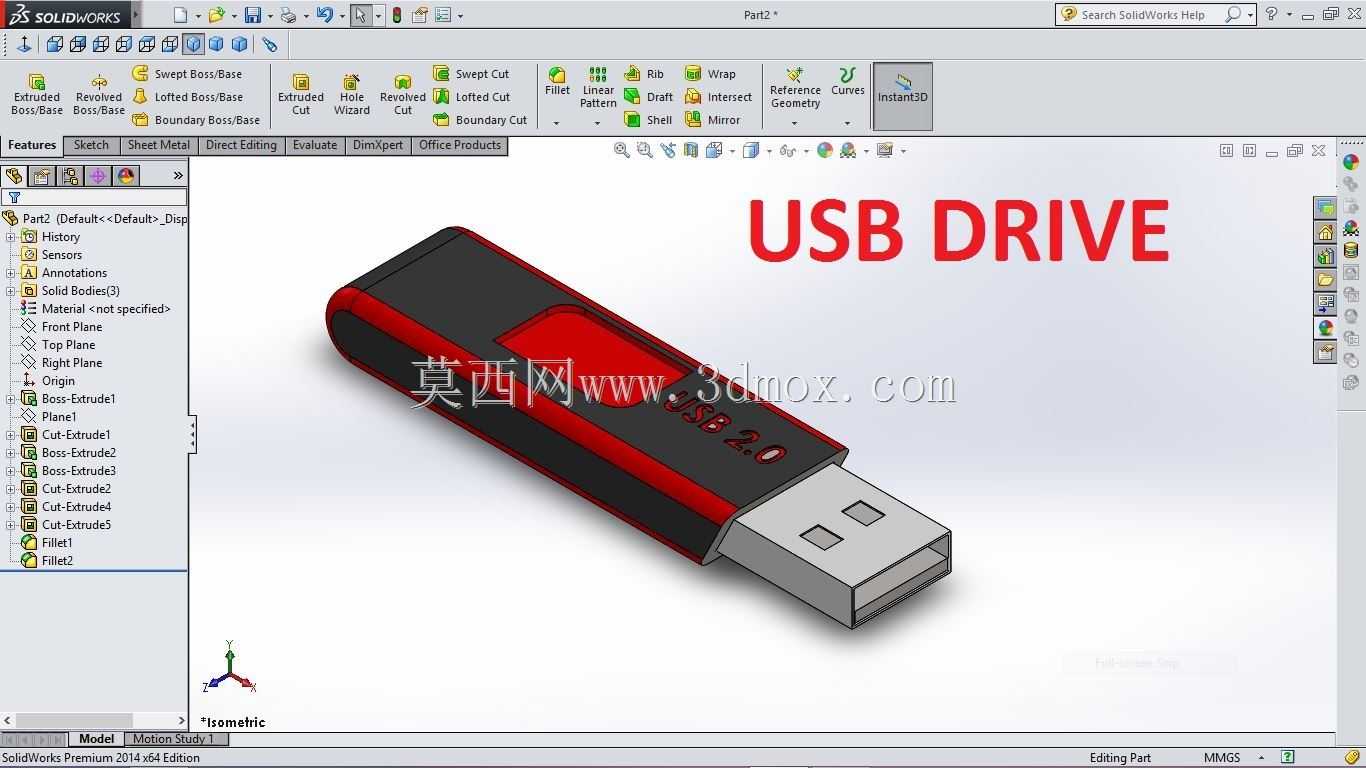

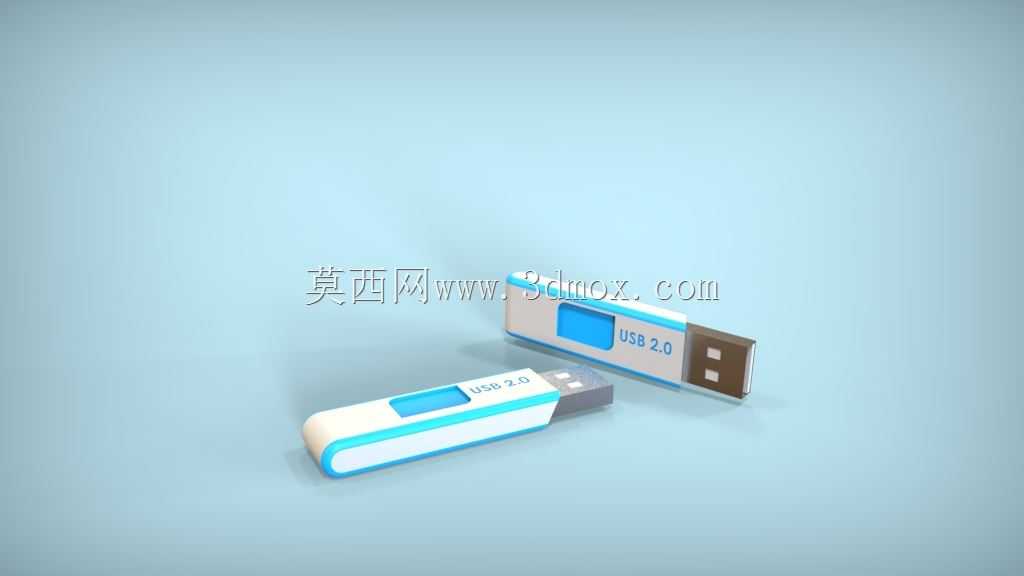

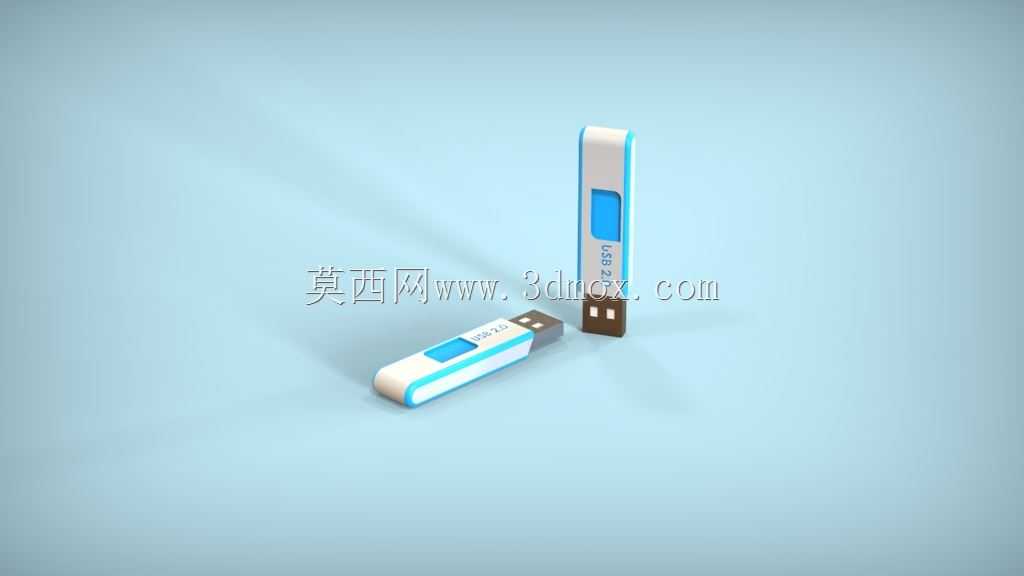

日常办公场景中，移动存储设备是跨设备传递文件、离线备份数据的核心载体，这款推拉式U盘的结构设计，重点解决了传统盖帽式U盘易丢保护盖、金属接口外露易积灰磕碰的痛点，同时兼顾手持握持的防滑手感与外观辨识度。从结构逻辑来看，产品采用内置滑轨的推拉锁定结构，无需额外拆卸盖帽，拇指推动侧面的防滑推块即可带动内部PCB板沿滑轨滑动，将USB公头推出壳体至锁定位置，推块表面设置的细密防滑纹理，能保证单手操作时拇指施力不打滑，收回时反向推动即可将接口完全收纳进外壳内部，壳体端部的贴合间隙控制在0.15mm以内，能有效阻挡日常携带时口袋里的灰尘、毛絮进入接口内部，避免金手指氧化导致的接触不良问题。外形设计上，整体采用长条形圆角弧面造型，壳体边缘做R1.2的圆角过渡，没有尖锐棱角，放在衣物口袋中不会勾刮面料，手持插拔时也不会硌手；壳体表面采用双色注塑的分色设计，黑色主体搭配红色装饰条，既提升了外观辨识度，红色区域的软胶材质也能增加手持时的摩擦力，减少从手中滑落的概率。尺寸边界方面，整体长度控制在60mm以内，最大宽度20mm，壳体厚度9mm，属于常规便携存储设备的尺寸范畴，插入台式机前置USB接口或者笔记本侧边接口时，不会遮挡相邻的接口空间，满足多接口并排使用的场景需求。内部结构设计上，壳体分为上下盖两部分，通过卡扣结构扣合，无需额外打螺丝固定，装配时先将带推拉滑块的PCB组件放入下盖的定位槽内，再扣合上盖即可完成组装，定位槽的公差控制在±0.05mm，能保证推拉过程中滑块运行顺畅，不会出现卡滞、晃动的问题；USB接口的伸出长度严格遵循USB-IF规范要求，保证插入接口后金手指完全接触，不会出现插不到位导致的识别失败问题。实际使用场景中，这款结构的U盘既适合日常办公携带传递文档、图纸文件，也适合学生群体存储学习资料，推拉结构的设计省去了保管盖帽的麻烦，壳体的抗摔结构设计，能保证1.2米高度自由跌落至水泥地面时，内部PCB板不会出现移位、接口变形的问题，满足日常使用的抗造需求。建模过程中重点对滑轨的配合间隙、推块的锁定行程做了参数化验证，保证推拉手感阻尼适中，锁定位置有清晰的档位反馈，不会出现接口自行滑出或者收回的情况，壳体的壁厚均匀控制在1.5mm，既保证了结构强度，也不会造成材料的浪费，适合批量注塑生产。
