微型USB线缆接口防弯折保护套结构

日常消费电子的使用场景里，微型USB接口的线缆根部断裂是极为常见的失效问题，这类失效大多来自线缆与接头衔接位置反复弯折产生的应力疲劳，常规注塑成型的线档往往因为长度不足、形变区间设计不合理，无法分散弯折时的应力集中，最终导致线芯外露、断路。这款保护结构的设计核心，就是针对这一实际痛点，通过分段式的肋条结构，将弯折区域的应力逐步释放，避免应力集中在线缆与硬胶接头的衔接断面。

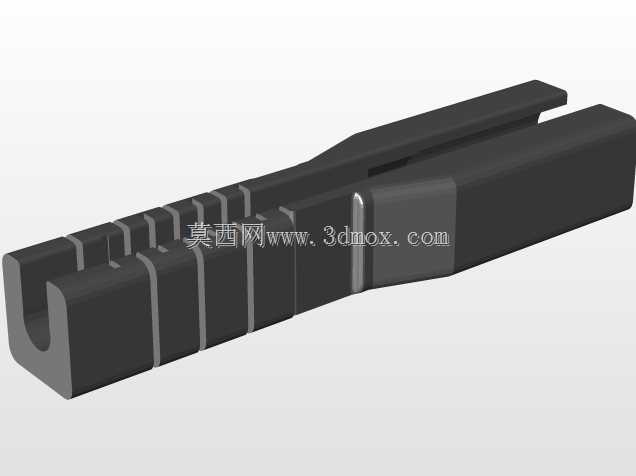

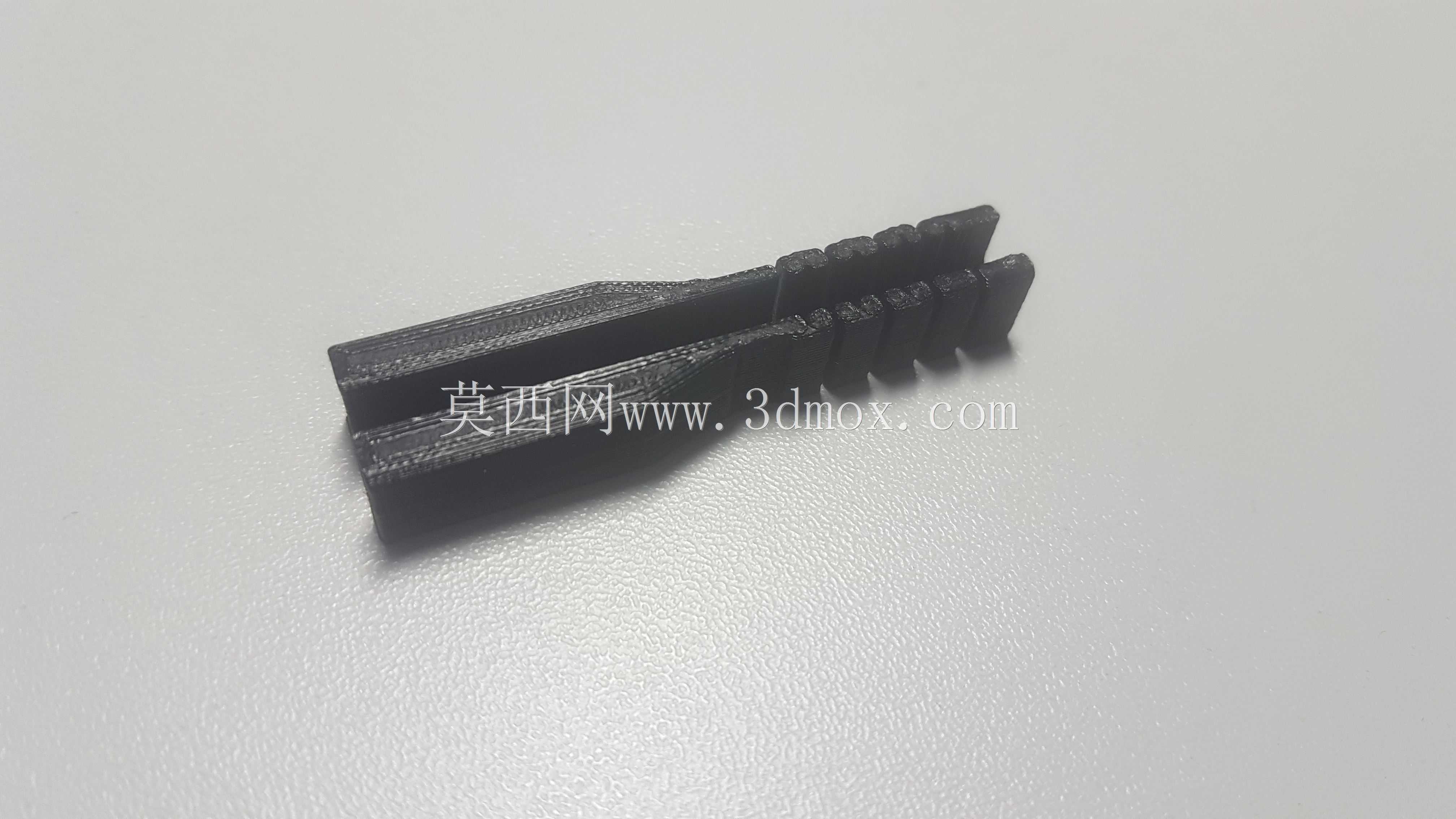

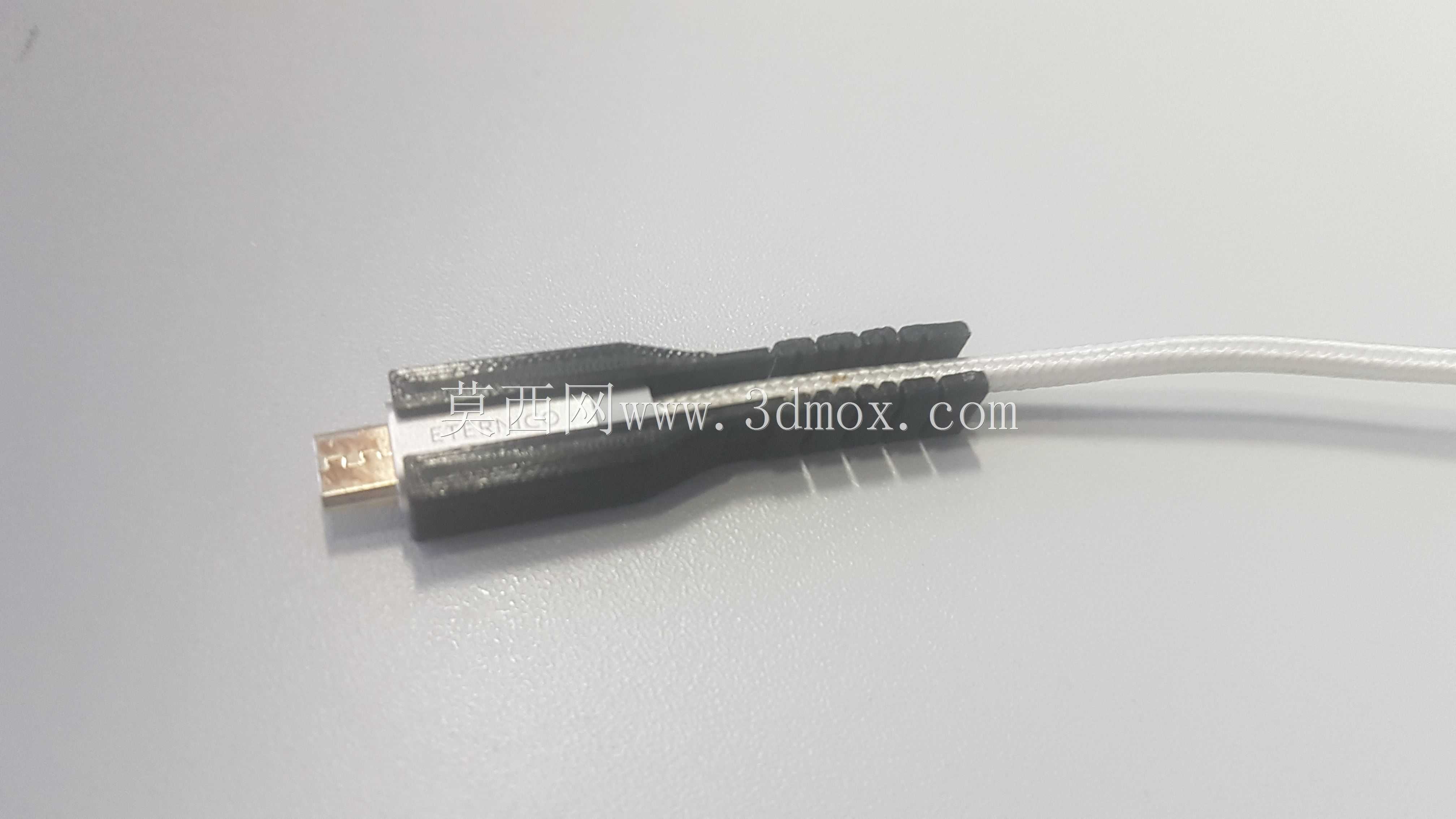

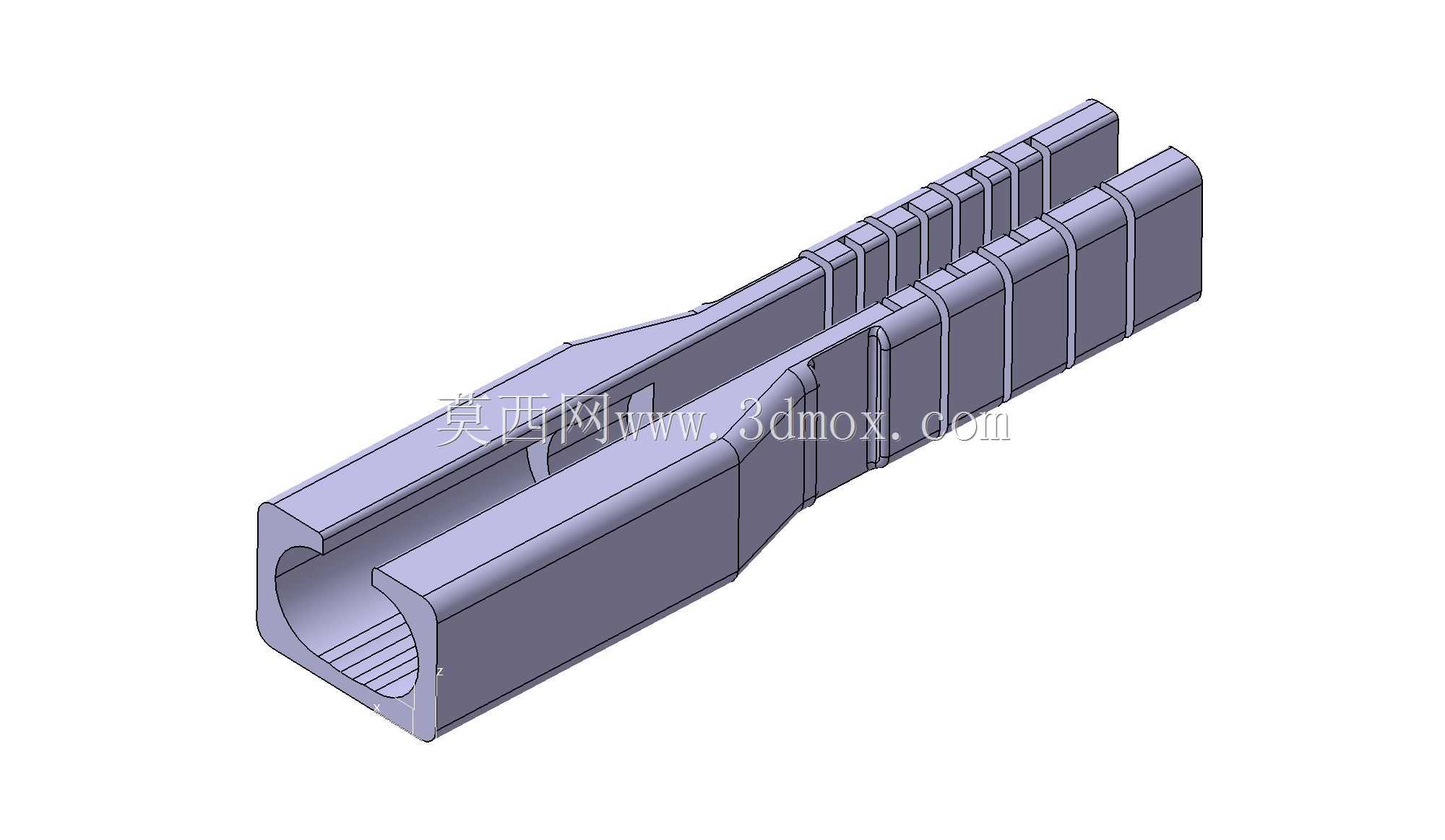

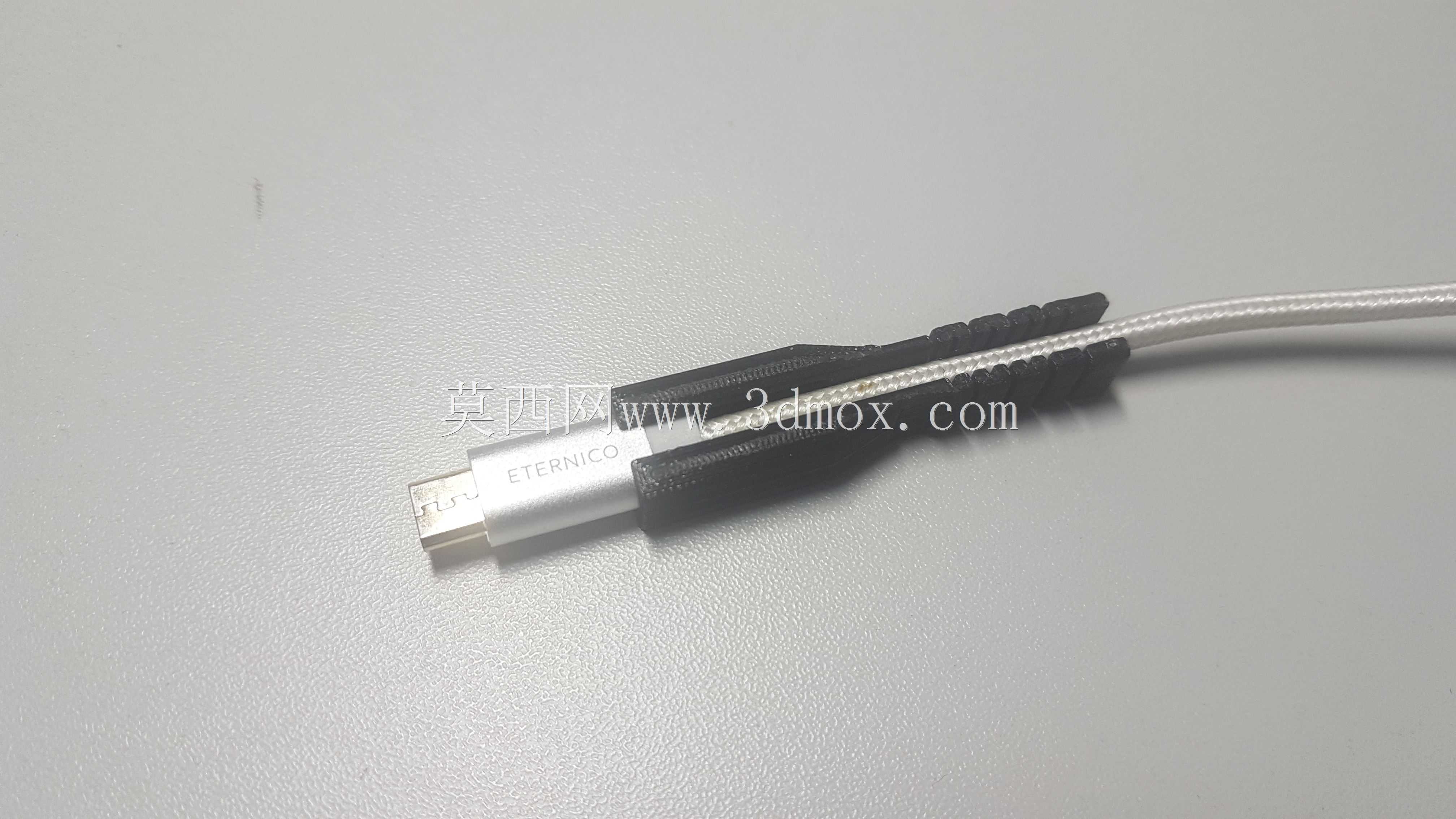

从结构细节来看，整体采用贯通式的开槽设计，安装时可以直接从线缆侧方卡入，不需要拆解原有USB接头，适配已经完成端接的成品线缆，安装边界完全贴合标准微型USB公头的尾部外形，卡入后不会与接头外壳产生干涉，也不会影响接头插入母座时的配合深度。保护套主体从接头端向线缆延伸方向做了渐进式的壁厚变化，靠近接头的区段壁厚更大，刚性更强，能够限制接头位置的线缆出现大角度弯折，向线缆末端延伸的区段，通过等距分布的环形加强肋，在保留一定弯折自由度的同时，给每一段线缆提供均匀的支撑，让弯折弧度被拉长，避免单点弯折角度超过线缆线芯的疲劳阈值。

这类保护结构除了应用在消费电子的充电、数据传输线缆上，在工业设备的调试通讯线缆、手持检测设备的信号传输线束上也有很高的适配价值，工业场景中线缆拖拽、弯折的频率更高，接头位置的失效会直接导致设备通讯中断、检测数据传输失败，加装这类保护套后，能够大幅提升线缆的实际使用寿命，减少现场运维的换线成本。设计过程中需要重点匹配不同线径的线缆外径，开槽位置的卡扣尺寸要保证卡入后不会在线缆拉扯时出现松脱，同时肋条的间距和厚度需要经过反复验证，既要避免刚性过大导致线缆弯折手感过硬影响使用，也要防止肋条过软无法起到应力分散的作用，整体外形的过渡曲面做了圆角处理，没有尖锐棱角，日常手持插拔时不会产生硌手的触感，也不会勾挂周边的线束或者设备外壳。
