微型USB接口线缆防护结构件

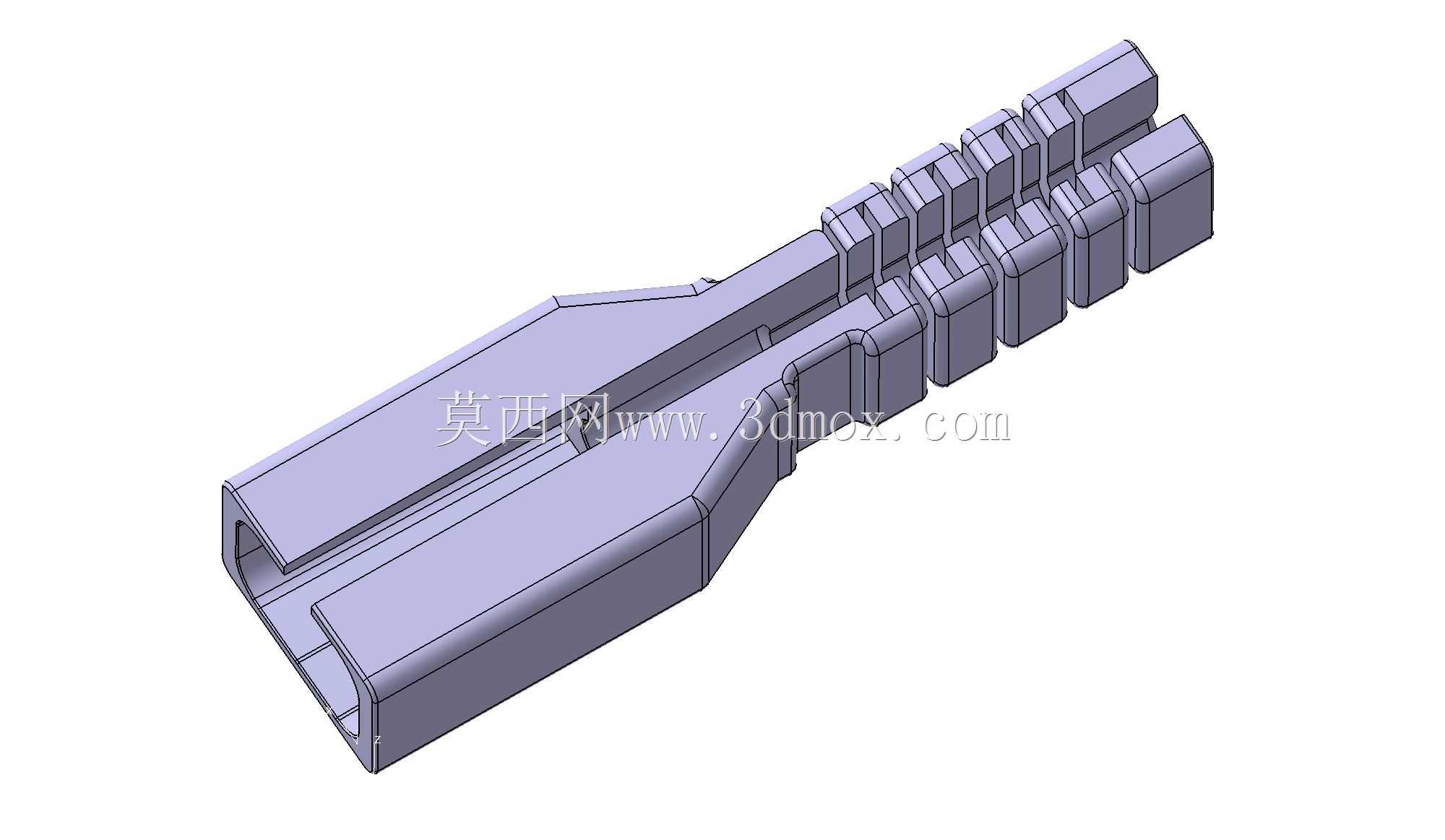

　　日常消费电子使用场景中，Micro USB接口线缆的根部断裂是极为常见的失效问题，多数线缆在反复弯折、拉扯后，线芯与接头衔接位置的外被率先破损，继而引发内部铜丝断裂、接触不良甚至短路风险，这类防护结构件正是针对该痛点设计的配套加固配件。从实际使用场景来看，这类防护件适配所有采用标准Micro USB公头的充电线、数据传输线，覆盖智能手机、老旧款平板、便携数码外设、小型工控手持终端等大量仍在使用该接口的设备，不管是日常居家插拔使用、工位频繁挪动拉扯，还是工业现场手持设备的线缆拖拽工况，都能通过结构强化降低线缆接头位置的应力集中。从功能特性上看，该结构采用分体式对合包裹设计，安装时直接扣合在线缆与接头的衔接位置，

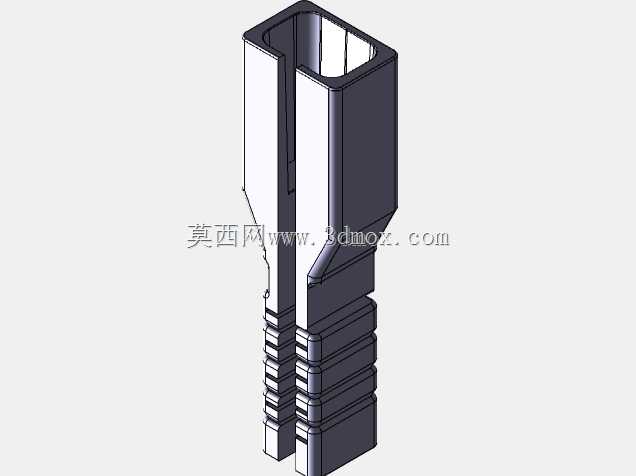

　　不需要额外粘接或者紧固件，依靠自身结构的卡扣配合就能牢牢固定在线缆外被上，内侧的多道环形加强筋会紧紧贴合线缆外皮，既不会在线缆晃动时出现滑移，也不会过度挤压线缆内部线芯影响信号或供电传输。设计过程中首先要匹配标准Micro USB公头的尾部外形尺寸，接头端的内槽轮廓完全贴合公头注塑尾部的台阶结构，确保安装后防护件端面能顶住接头硬胶部分，所有弯折应力都会被防护件承接，不会直接作用在线芯与接头焊盘的连接位置；线缆端采用渐变收窄的长翼结构，长度覆盖线缆根部30mm左右的易弯折区间，把原本集中在焊盘位置的弯折点分散到整段防护翼上，让线缆弯折时形成平缓的弧度，避免出现小于线缆最小弯曲半径的死折。外形尺寸上，

　　防护件整体宽度与标准Micro USB接头宽度保持一致，不会因为加装防护件导致接口无法插入设备的沉槽接口，厚度方向也做了收薄处理，不会和设备接口周边的壳体产生干涉，哪怕是带保护壳的设备，也能顺利插接到位；外表面设计的多道横向凹槽一方面是增加插拔时的摩擦力，方便用户插拔线缆时握持受力，另一方面也能在结构注塑成型时减少缩痕，提升塑件外观质量，同时这些凹槽还能在防护件受到挤压时提供微小的形变空间，避免硬接触导致的结构开裂。从结构强度角度考虑，整个防护件采用等壁厚设计，壁厚控制在1.5mm左右，既保证了足够的支撑强度，又不会因为壁厚过大导致安装后线缆过硬影响使用手感，材料选型上适配常规的TPU或者软质PVC注塑，邵氏硬度控制在85A左右，

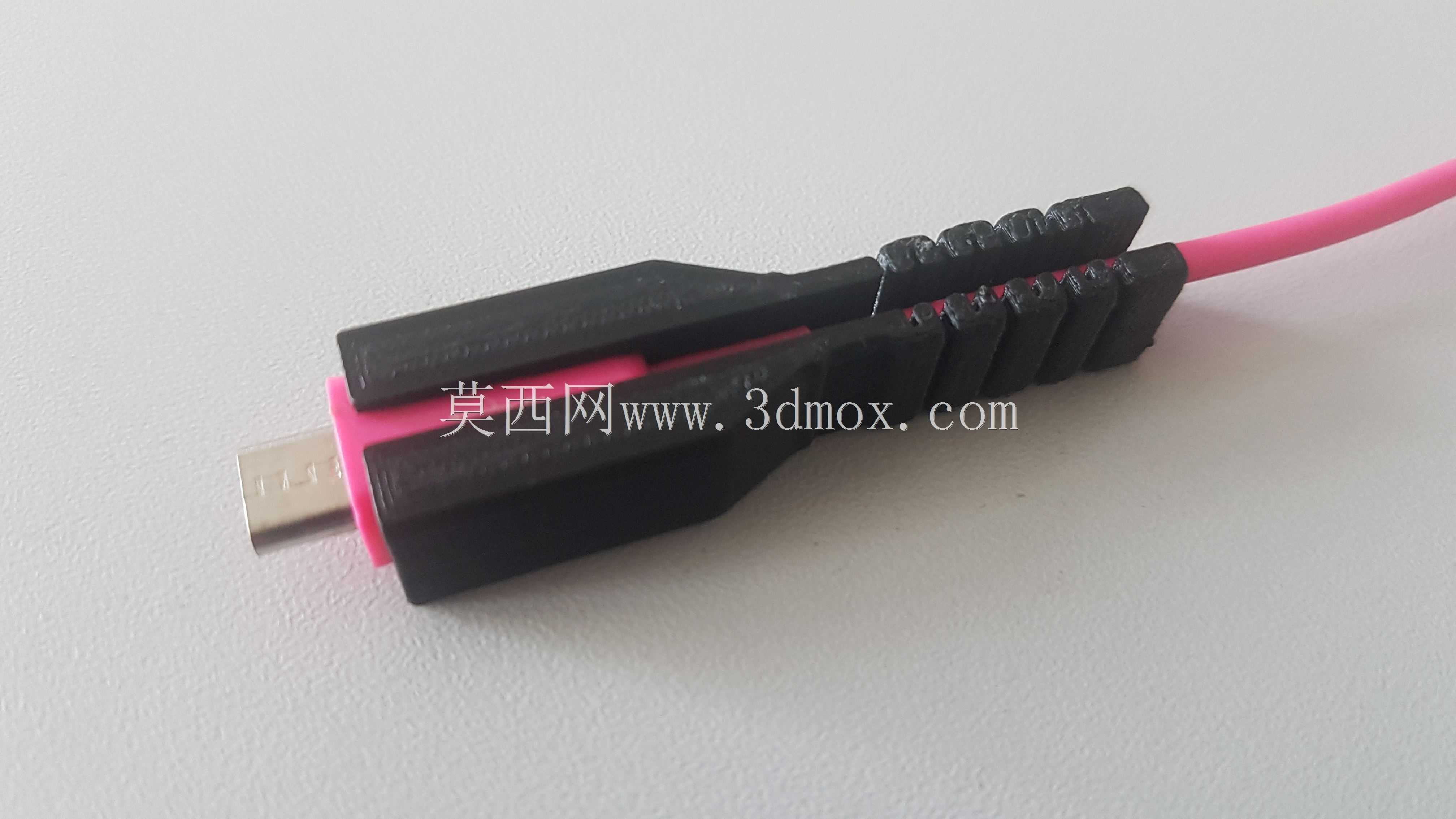

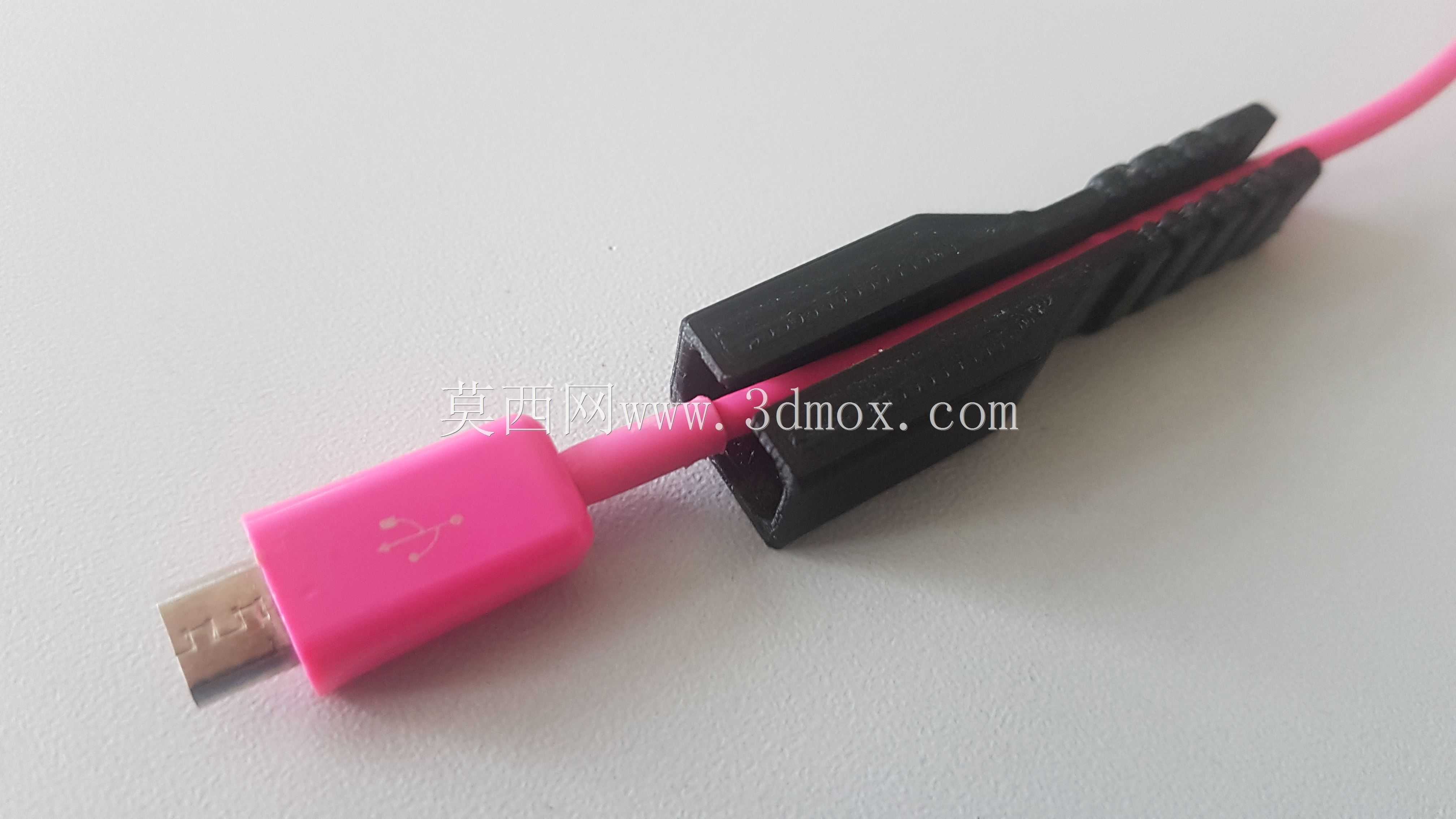

　　既有足够的支撑性分散弯折应力，又有一定的柔韧性跟随线缆产生适度形变，不会因为过硬导致线缆根部出现新的应力集中点。安装边界上，该防护件适配外被直径在3.0-3.5mm之间的常规Micro USB线缆，对于带编织层的加粗线缆，内侧的加强筋槽可以通过微小形变适配，不需要修改结构尺寸；安装时只需要将线缆从防护件尾端穿入，再将两半结构对准接头尾部的卡扣位扣合即可，不需要拆解原有接头，普通用户不需要专业工具就能完成安装，相比热缩管加固的方式，这种结构件可以反复拆卸重复使用，也不会因为加热收缩导致线缆外被受热损伤。在实际工况验证中，经过该防护件加固的线缆，根部弯折寿命可以提升5倍以上，常规使用场景下能避免90%以上的根部断裂问题，同时防护件还能阻挡日常使用中的灰尘、汗液从线缆根部缝隙渗入接头位置，降低接头氧化接触不良的概率。
