集成EMI抑制功能的ATX电源输入接口

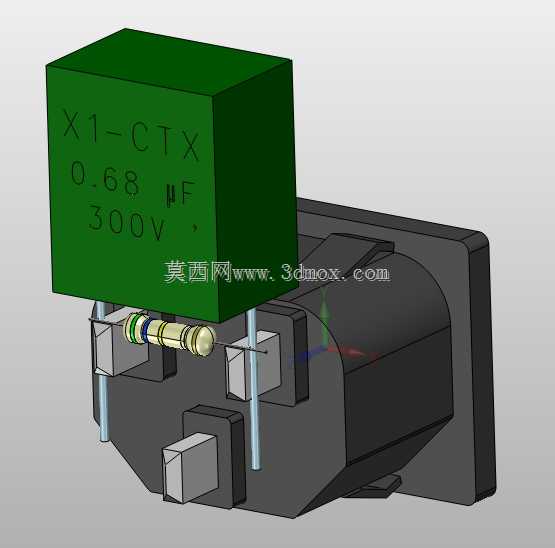

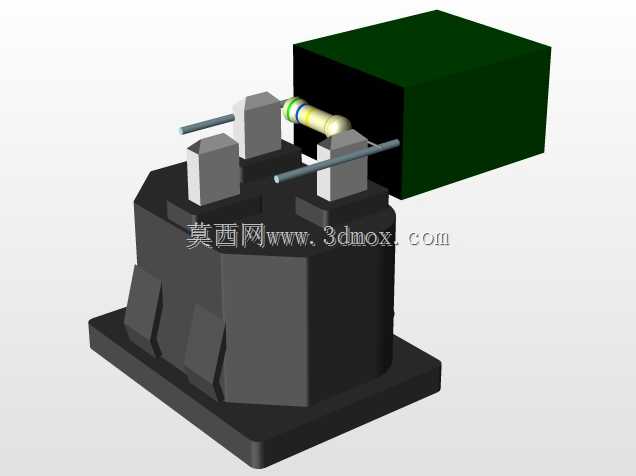

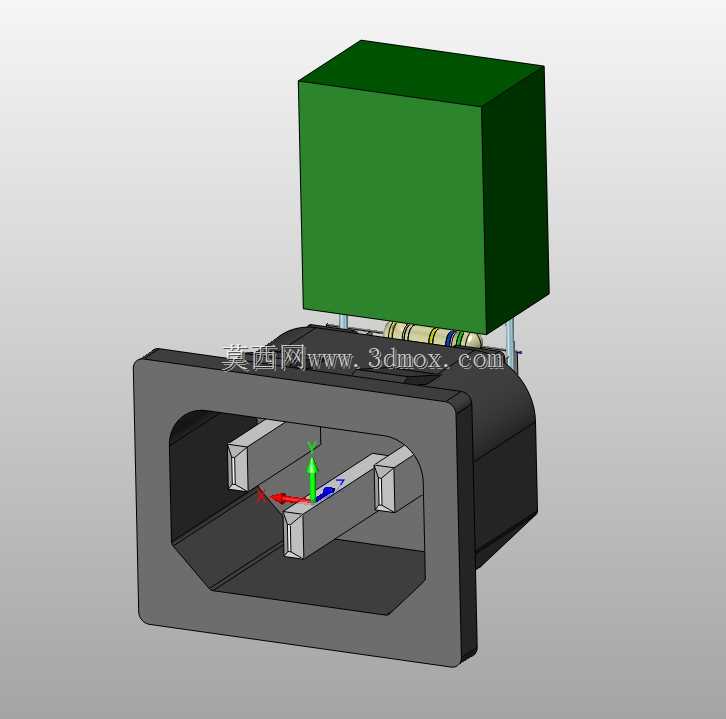

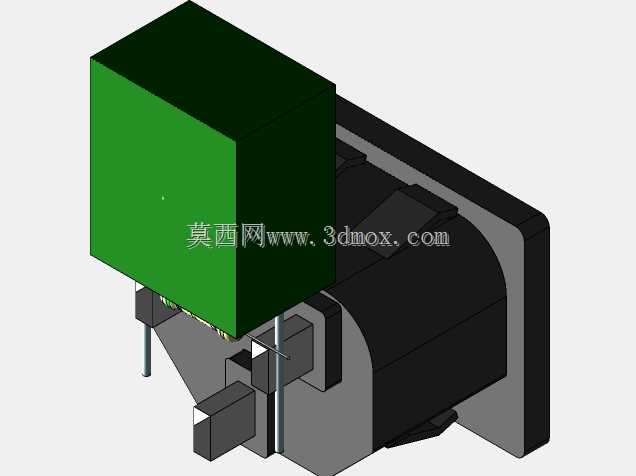

在台式计算机、工业工控主机、嵌入式ATX架构供电设备的开发过程中，电源输入端口的电磁兼容设计往往是容易被初级结构工程师忽略的细节，这款集成EMI抑制电路的电源输入组件，正是针对这类场景优化的一体化接插方案。不同于传统分离式的品字插座加外接滤波元件的布局，该组件将滤波电容、泄放电阻直接整合在插座本体的安装后侧，省去了外接元件的固定、走线工序，能有效压缩电源入口端的布局空间，尤其适合内部空间紧凑的小尺寸ATX机箱、薄型工控机的结构设计。从实际使用场景来看，这类集成式输入接口主要承担AC市电接入、传导类电磁干扰滤除的核心作用，板载的0.68μF安规电容跨接在输入线路之间，可对市电线路中携带的高频差模干扰形成低阻抗泄放通路，搭配的560kΩ泄放电阻能在设备断电后快速释放电容残存电荷，避免插拔接口时的残余电压击伤操作人员或损坏后级电路元件。设计层面上，组件的安装法兰完全遵循标准ATX电源输入位的开孔尺寸，后侧的插针引脚间距符合常规PCB板载焊接的规范，工程师在做结构开孔时无需额外调整安装位尺寸，可直接替换传统无滤波功能的品字电源插座，不需要重新修改机箱后板的模具开孔参数。从安装边界来看，组件后侧突出安装面的滤波元件部分做了绝缘包覆处理，与周边金属机箱壁、电源内部散热片的安全爬电距离满足安规要求，引脚的焊接长度适配1.6-2.0mm厚度的常规PCB板材，焊接后不会出现引脚顶碰机箱壳体的问题。实际选型应用时，该组件可直接适配常规250V/10A以内的AC输入场景，不需要额外增加输入端口的滤波PCB空间，能有效简化电源入口段的BOM清单，减少生产环节的元件插装、焊接工序，同时避免分离元件走线过长带来的高频干扰耦合问题，对于需要快速通过EMC传导测试的ATX类供电设备来说，这类一体化接口能大幅降低整改阶段的调试工作量。
