卧式管壳式换热设备三维结构设计

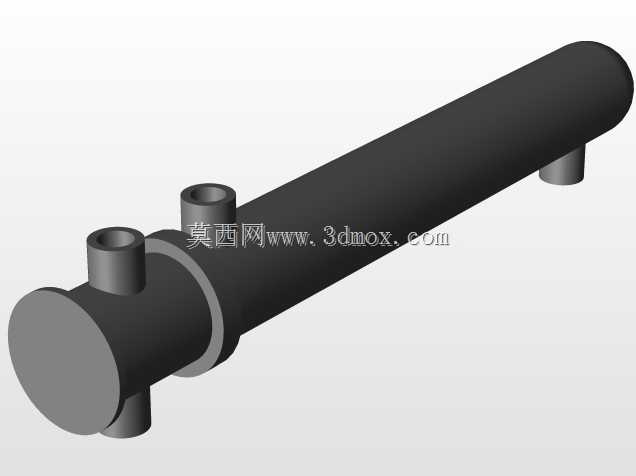

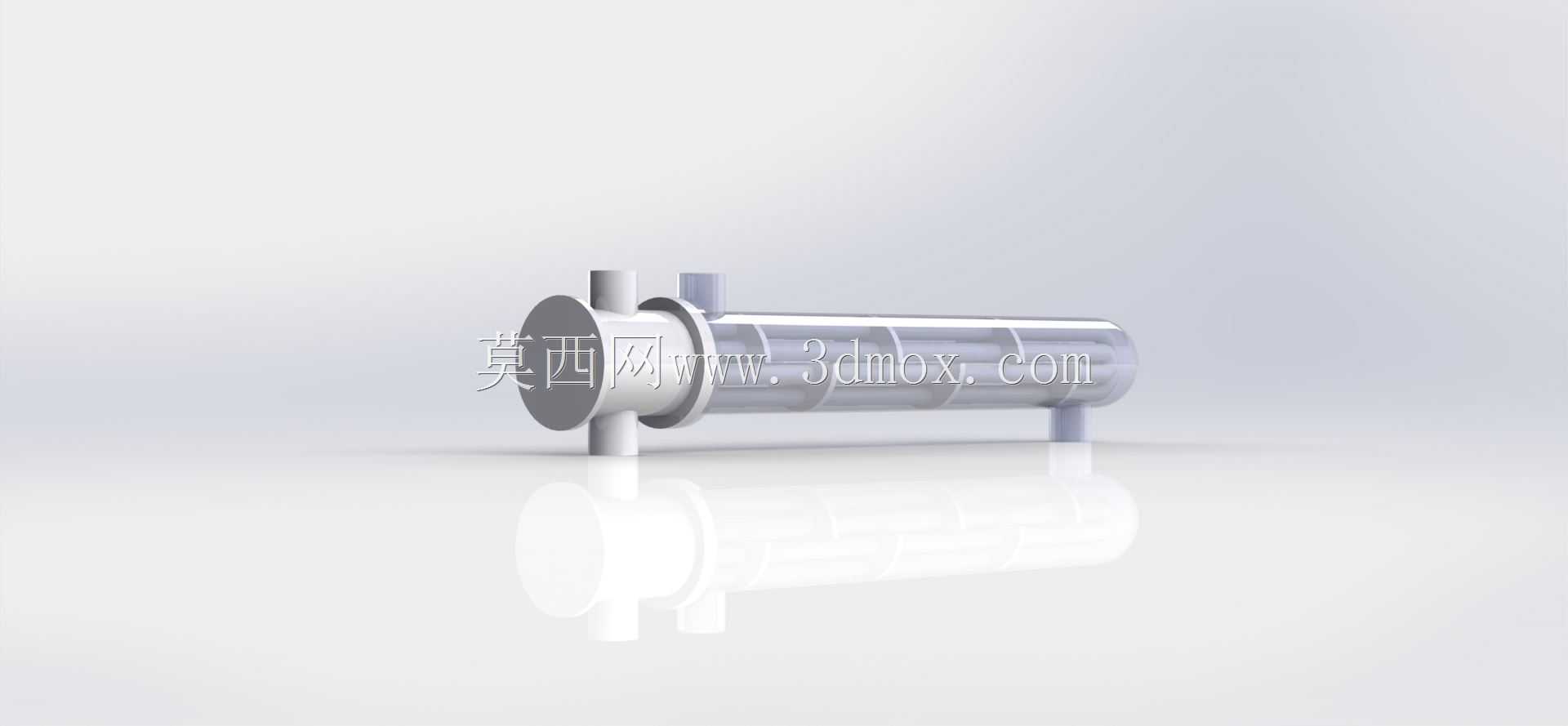

在化工、能源、暖通、食品加工等多个工业领域，管壳式换热器都是实现不同流体间热量传递的核心通用设备，这套卧式管壳结构的换热设备模型，完全按照工业现场实际应用的常规构型搭建，可直接用于方案阶段的布局校核、管路接口匹配以及安装空间模拟。从结构设计逻辑来看，该模型采用固定管板式的基础构型，主体由圆柱形承压壳体、内部平行排布的换热管束、两端的管板、封头以及外接的流体接口组成，壳体侧与管程侧分别预留了对应介质的进出管口，管口位置按照常规逆流换热的流道逻辑布置，能保证冷热流体在换热过程中保持较高的对数平均温差，提升整体传热效率。设计时充分考虑了现场安装的边界条件，设备底部设置了两个对称的支撑鞍座，鞍座的安装孔位间距、壳体的外径尺寸、管束的长度比例都参考了同规格工业设备的常规参数，在做厂区设备布局时，可直接导入厂区三维布局图，核对设备与周边管路、操作通道的净空距离，避免后期安装时出现空间干涉。从功能特性上，该结构可实现两种不同温度流体的非接触式热量交换，管程可走易结垢、需要定期清洗的介质，壳程可走清洁、压力等级适配的换热介质，两端封头拆卸后即可对换热管内壁进行清理维护，适配多数工业场景下的长期运行需求。建模过程中对各部件的装配关系做了完整还原，管板与换热管的连接位置、壳体与鞍座的焊接贴合面、法兰接口的密封面结构都做了细节呈现，没有出现装配错位或者结构干涉的问题，结构设计人员可以直接参考该模型的结构逻辑，调整壳体直径、换热管数量、管口方位来适配具体的工艺参数要求，比如根据换热量需求增减换热管的数量，根据现场管路走向调整进出水口的朝向，根据承压等级调整壳体壁厚与法兰规格。在设备选型阶段，该模型也能帮助非工艺专业的布局设计人员快速理解设备的外部轮廓与接口位置，不用反复核对二维图纸的尺寸标注，就能完成设备的初步摆放与管路走向规划，减少二维转三维过程中的尺寸错漏问题。
