TECNOAL K150型散热器挡片结构设计

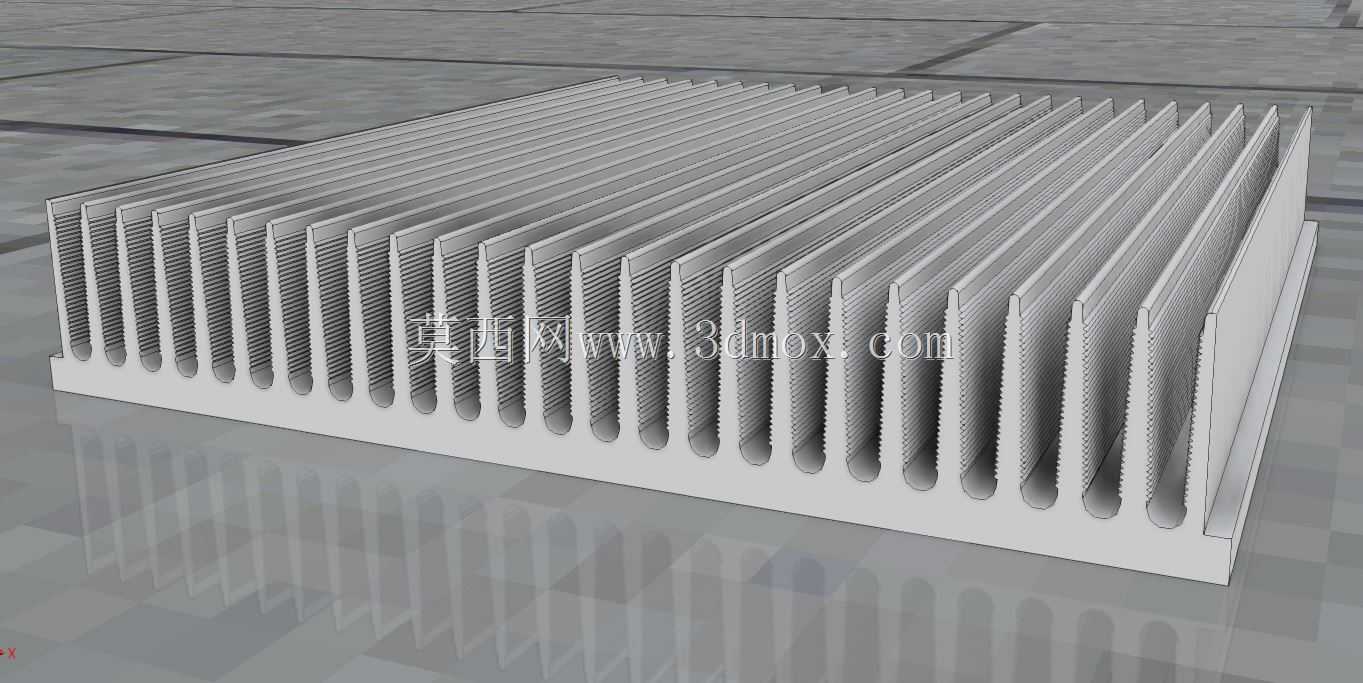

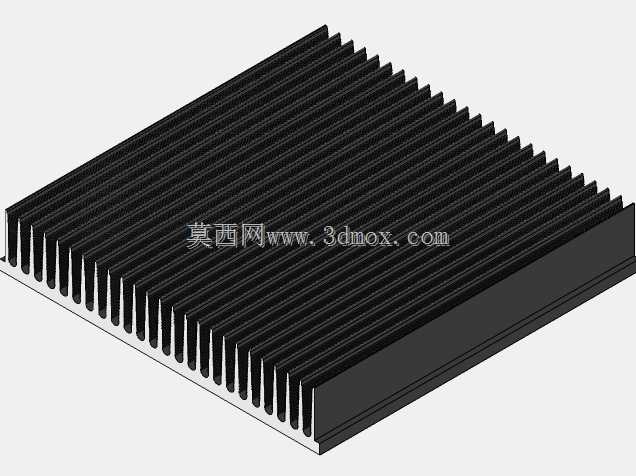

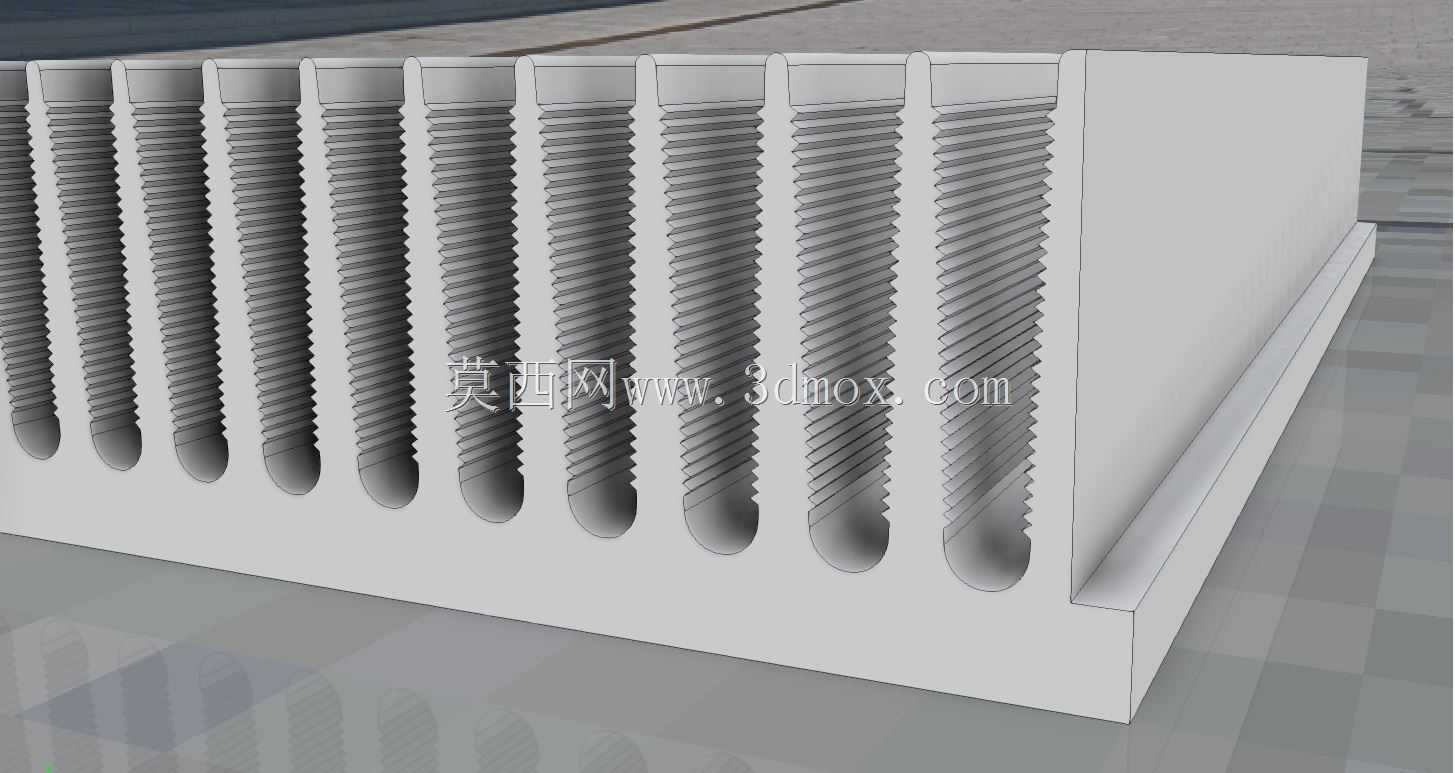

在工业电控、功率器件散热场景中，这类带密集鳍片的散热器挡片是热管理系统的核心承载部件，主要承担功率模块、变频组件等发热元器件的热量导出与扩散作用，通过鳍片结构扩大与空气的接触面积，配合强迫风冷或自然对流实现热量快速散出，保障发热元器件工作在额定温度区间内，避免过热导致的性能衰减或器件损坏。该款挡片适配K150规格的散热器坯料，整体采用等间距平行鳍片布局，鳍片根部做了圆弧过渡处理，既可以降低铣削加工过程中的应力集中风险，也能减少鳍片根部的热阻，让基板传导来的热量更顺畅地传递到每一片鳍片表面。从安装边界来看，基板部分预留了平整的安装贴合面，可直接与发热器件的安装面通过导热介质贴合，鳍片高度保持一致，顶部平面度控制在合理公差范围内，不会出现鳍片高低差导致的风阻不均问题。设计过程中，鳍片间距经过热仿真校核，既保证了足够的散热面积，也避免了间距过小导致的积灰、风阻过大问题，适配常规轴向风机的送风参数，在常规工业环境下长期使用也不会因为灰尘堵塞鳍片间隙造成散热效率骤降。挡片侧边的折边结构既可以作为鳍片的定位支撑，提升整体结构的抗形变能力，避免运输、安装过程中鳍片受外力出现弯折变形，也能在强迫风冷场景下起到一定的导风作用，让冷却气流更多地从鳍片间隙中流过，减少气流旁通带来的风量损失。实际选型应用时，可根据发热器件的功耗大小匹配对应风速的风机，该结构的散热面积冗余量可覆盖常规150W级功率器件的自然散热需求，搭配中等风速风机时可承载更高功率的发热负载。建模过程中对鳍片的壁厚做了统一处理，适配铝挤或铣削加工的工艺要求，壁厚公差满足常规散热件加工精度要求，不需要额外做特殊工艺调整即可批量生产，基板厚度经过刚度校核，在螺栓锁紧安装时不会出现翘曲变形，保证与发热器件的贴合紧密性，减少界面热阻。
