方形珀耳帖热电换热模块结构设计

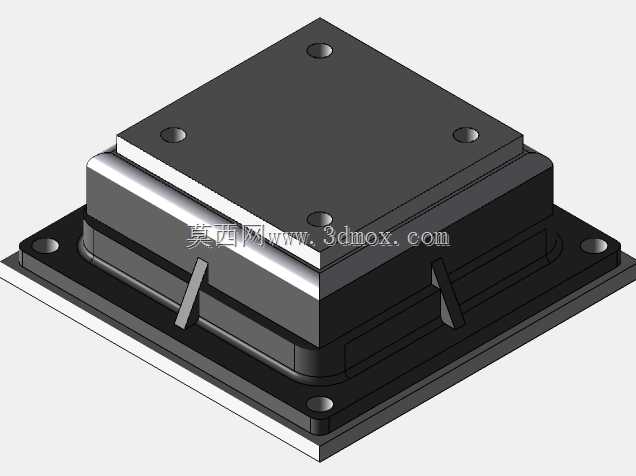

这款方形珀耳帖换热模块，核心依托半导体热电效应实现热量的定向转移，在小空间精准温控场景中应用十分广泛，常见于实验室小型分析仪器的温控仓、精密电子元器件的局部散热、医疗检测设备的恒温载台，或是小型工业设备的定点控温工位，相比传统压缩机制冷组件，它没有运动部件、不会产生冷媒泄漏风险，控温响应速度快，能在小负载下实现正负温差的快速切换。从结构设计来看，模块采用分层堆叠的布局逻辑，最上层为平整的冷端安装板，表面做了平面度处理，四个角预留了沉头安装孔，可直接贴合需要控温的目标工作面，安装时只需在接触面均匀涂覆导热硅脂，就能降低接触热阻，保证热量传递效率；冷端板下方是珀耳帖元件的核心封装层，四周做了密封围边结构，避免外界水汽、粉尘侵入热电元件间隙，防止长期使用后出现绝缘失效、元件腐蚀的问题；下层为热端散热基座，侧边预留了卡扣式固定位，可适配不同规格的风冷散热翅片或是水冷冷头，用户可根据实际散热需求灵活搭配散热方案，不需要额外改动模块主体结构。模块底部设置了带安装孔的法兰底座，底座与主体之间做了定位凸台，安装时可快速卡入设备预设的安装槽位，四个角的通孔适配常用的M3规格固定螺丝，安装边界规整，整体外形为方正的立方体结构，没有外凸的不规则结构，在设备内部排布时不会与周边走线、其他元件产生干涉，适合在紧凑的设备腔体内做集成安装。设计过程中充分考虑了实际使用的受力情况，冷端板与热端基座之间的固定结构做了应力释放设计，避免珀耳帖陶瓷片因安装锁紧力不均出现碎裂问题，侧边的引出线位置做了防拉扯的限位结构，能减少设备装配、移动过程中线缆拉扯导致的焊点脱落风险。模块的冷热端之间做了隔热层填充，能最大程度降低冷热端之间的热量回传，提升整体换热效率，避免冷量不必要的损耗。在实际选型适配时，可根据目标控温功率、温差需求选择对应规格的模块，这款方正结构的模块适配性极强，既可以单块独立使用实现小面积定点控温，也可以多块阵列排布拼接成更大面积的控温平面，满足不同尺寸工作面的温控需求，不需要额外定制转接安装板，能大幅缩短设备研发阶段的结构适配周期。
