六工位垂直电源连接器结构设计

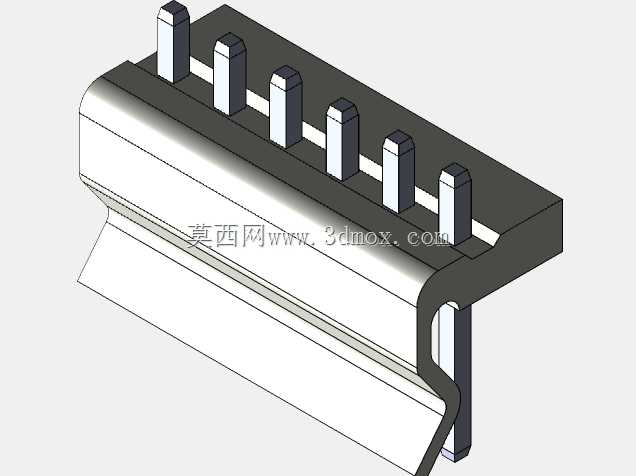

这款六工位垂直电源连接器，核心应用场景集中在工业控制板卡、电源模块、伺服驱动单元的板间垂直供电连接场景，在需要大电流小间距垂直走线的设备内部，这类接插件能够替代传统飞线与焊接端子，大幅提升装配效率与连接可靠性。从实际使用角度看，它的核心功能是实现PCB板与上层功能模块之间的垂直电流传输，六个独立接线位可分别对应不同供电回路，支持多组电源并行传输，3.96毫米的中心距设计，既兼顾了载流能力需求，又能有效控制连接器本身的占用空间，适配多数紧凑型工控设备的板上布局要求。设计层面，这款连接器采用了弯角式壳体结构，底部的弯折包覆结构能够在插接时对插针根部形成应力防护，避免设备运行过程中振动导致的插针开焊、断裂问题；顶部六个凸起的定位柱在插接配对端时能够起到预导向作用，降低盲插时的对位难度，同时壳体两侧的限位结构可以控制配对插件的插入深度，避免过插导致的内部接触件变形。从安装边界来看，这款连接器采用板端焊接固定方式，插针长度适配常规1.6-2.0毫米厚度的PCB板，焊接后插针伸出板底的长度控制在常规波峰焊工艺允许范围内，不会出现焊后引脚过长触碰下层壳体的问题；连接器本体的高度方向尺寸经过优化，在满足爬电距离要求的前提下尽可能压缩垂直占用空间，适配设备内部局促的层间间距，不会与上层模块的壳体产生结构干涉。在结构细节上，连接器的绝缘壳体采用了加强筋设计，在六个插针的间隔位置设置了分隔筋，既能够提升不同引脚之间的绝缘性能，避免大电流工况下的极间飞弧，也能增强壳体本身的结构强度，在多次插拔后不会出现壳体开裂、插针偏移的问题。接触件部分采用了适配压接或焊接的结构形式，接触区域的镀层设计能够降低接触电阻，减少长期通电后的温升问题，在额定载流工况下能够保持稳定的连接性能，不会因为接触电阻过大导致局部过热影响周边元器件寿命。对于结构设计人员来说，在选型这款连接器时，需要注意在PCB布局时预留出连接器本体的安装空间，同时在配对端的结构设计上匹配其导向定位柱的位置，确保插接过程顺畅；在三维建模过程中，需要准确还原其插针间距、壳体外形、安装定位特征，避免结构设计阶段出现装配干涉问题，尤其是在紧凑布局的电源模块设计中，准确的连接器模型能够帮助设计人员提前验证层间距离，优化整体设备的空间利用率。
