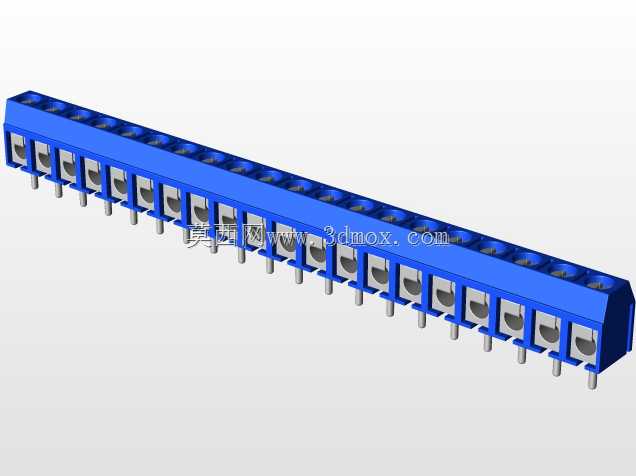

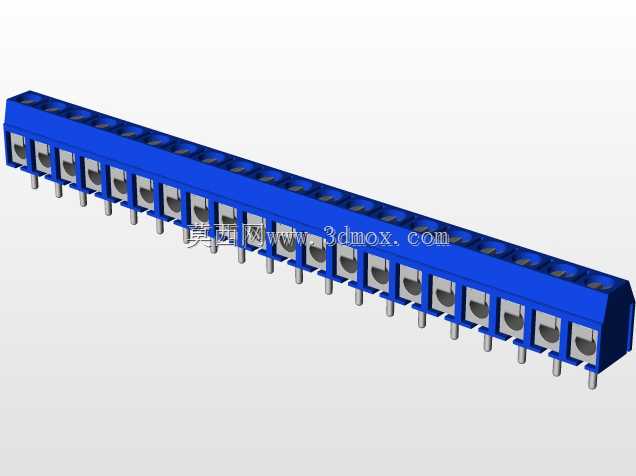

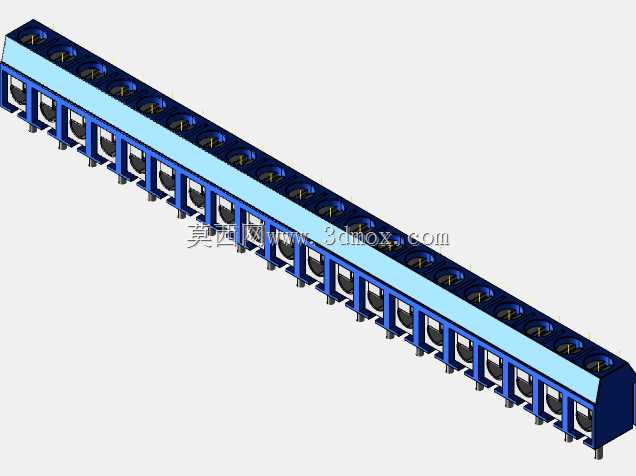

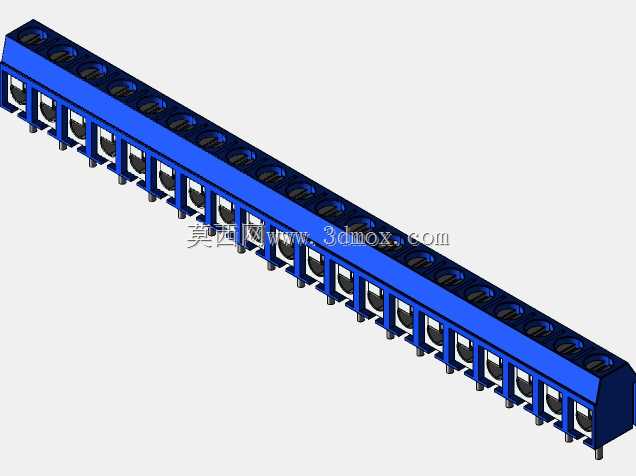

20位5mm间距蓝色栅栏式接线端子结构

这款栅栏式接线端子是电控回路布线环节常用的互联部件，日常在低压控制柜、工业设备分线盒、小型机电设备的内部接线场景中随处可见，核心作用是实现多组导线的可靠接续，避免导线直接铰接带来的松脱、氧化、接触不良问题，同时能让布线排布更规整，后期检修排查线路时可以快速定位对应回路，不用在杂乱的导线堆里翻找。从结构设计来看，整体采用蓝色绝缘基座搭配金属导电件的组合，绝缘基座选用耐温阻燃的工程塑料材质，相邻接线位之间设置凸起的隔栏，也就是栅栏结构，能有效避免相邻接线位的导线裸露部分意外搭接造成短路，哪怕是多股软线接线时散开的铜丝，也会被隔栏挡住，不会触碰到旁边的回路。金属导电部分采用带压线框的结构，接线时不需要提前给导线压接冷压端子，剥掉合适长度的绝缘层后直接插入接线位，拧紧顶部的锁紧螺丝就能把导线牢牢压在导电件上，压线框的接触面做了防滑压纹，能增大和导线铜芯的接触面积，降低接触电阻，长期通电运行时不会因为接触点发热出现氧化烧蚀的问题。安装方式采用直插式THT焊接设计，底部的焊针间距严格控制在5mm，刚好适配常规通用的PCB板孔位布局，焊针长度和直径都做了标准化设计，过波峰焊时上锡均匀，不会出现虚焊、焊盘脱落的问题。整体外形尺寸控制精准，总长度100mm，宽度7.6mm，高度10mm，安装时不需要预留过多的周边空间，哪怕是布局紧凑的小型PCB控制板，也能找到合适的安装位置，不会和周边的电容、继电器等其他元器件产生干涉。20位的接线容量可以满足单块控制板上多组信号回路、小功率动力回路的接线需求，不用拼接多个短位端子排，减少了安装工序和焊点数量，也提升了整体接线的可靠性。在实际选型使用时，需要注意匹配对应导线的线径范围，这款端子的压线框可以容纳常规的0.5-2.5平方毫米的铜芯导线，满足大部分低压小功率控制回路的载流需求，锁紧螺丝的扭矩控制在合理区间，既保证压接牢固，也不会因为扭矩过大拧裂塑料基座或者滑牙损坏螺纹。基座的蓝色是行业内常规的接线端子标识色，和其他颜色的端子区分开时，可以快速识别对应回路的功能属性，比如交流回路、直流控制回路等，方便车间布线和后期运维人员快速辨识。
