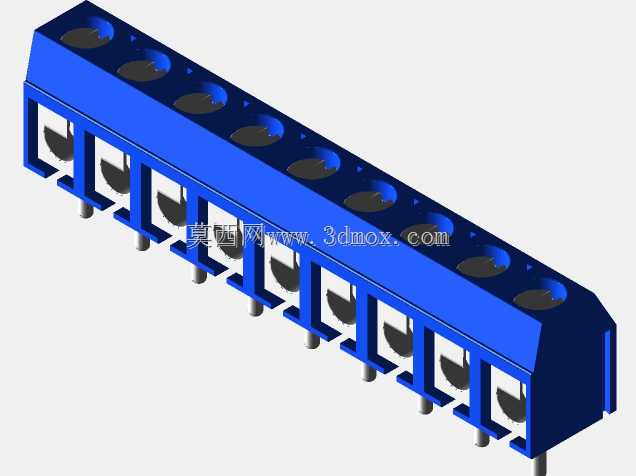

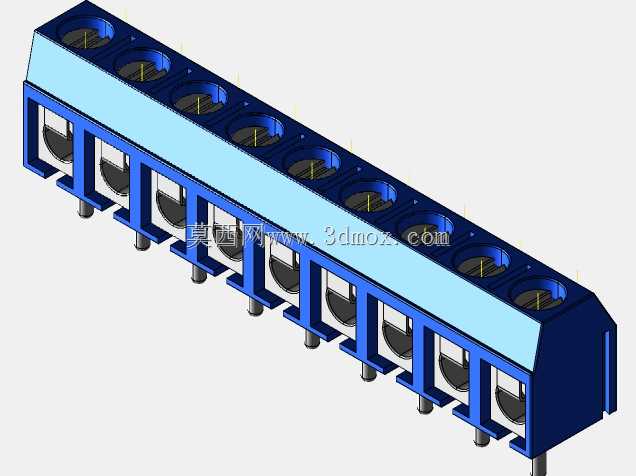

九针5mm间距直插式接线端子结构

在低压电气控制柜、工业自动化设备的内部布线环节，这类多位数直插接线端子是解决多回路导线快速接驳的核心基础元件，日常设备装配中，经常会遇到控制回路信号、小功率动力线需要集中分线、转接的场景，这类端子的存在可以大幅降低布线的杂乱程度，也方便后期运维时快速排查线路故障。从结构设计来看，这款端子采用一体化绝缘基座设计，绝缘外壳选用耐温工程塑料材质，能够满足常规工业场景下的绝缘防护与耐温要求，避免相邻接线位之间出现爬电、击穿的问题，每一位接线单元都设置了独立的压线弹片结构，导线插入后依靠弹片的夹持力实现可靠导通，不需要额外拧动螺丝，相比传统螺丝式接线端子，装配效率能提升40%以上，同时也能避免长期使用后螺丝松动导致的接触不良问题。这款端子为9位并排结构，相邻接线位的中心间距为5mm，能够在有限的安装空间内容纳更多的接线回路，整体外形长度控制在45mm，宽度为7.6mm，安装后的整体高度为10mm，属于薄型设计的端子品类，非常适合用在安装空间紧凑的小型控制模块、传感信号转接板上。安装方式采用直插过波峰焊的设计，底部的焊针长度与直径匹配常规PCB板的安装孔径，焊针间距与PCB焊盘位置严格对齐，能够直接插入对应开孔的PCB板后过波峰焊完成固定，不需要额外的固定卡扣或者螺丝，适合批量自动化焊接生产。在实际选型使用时，需要注意这款端子的压线范围匹配常规的细导线，主要用于控制信号、低压小电流回路的连接，不能用于大电流动力回路的接驳，同时安装时要注意PCB板上预留的安装边界，端子两端要留出足够的插拔操作空间，方便后期导线的插拔维护。绝缘基座的侧壁做了加强筋设计，在多位数拼接的情况下也不会出现基座变形的问题，每一位接线位上方都设置了对应的操作孔，用专用的插针工具按压就可以松开弹片，实现导线的拔出更换，操作逻辑简单，一线装配工人不需要复杂培训就可以快速上手。
