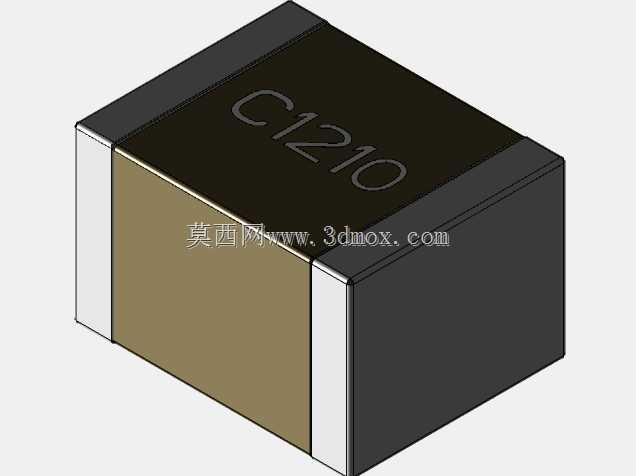

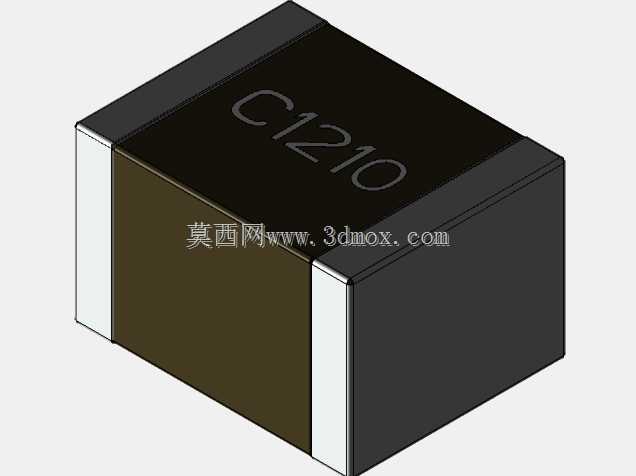

1210封装贴片MLCC陶瓷电容三维结构

在高密度PCB组装的设计环节里，贴片式多层陶瓷电容是板级电路里最常用的被动元件之一，这类元件的三维建模精度，直接影响到SMT产线的钢网开孔、回流焊治具设计、以及整机结构的干涉校验工作。本次建模的1210封装MLCC，对应外形尺寸严格遵循行业通用封装规范，本体长度3.2mm、宽度2.5mm、高度2mm，两端端电极的宽度、倒角弧度都按照实际量产元件的公差范围做了还原，能够直接导入PCB布局软件做3D预览，也能用于自动化贴片机的吸嘴路径仿真校验。从实际应用场景来看，这类大尺寸1210封装的MLCC通常用在电源输入回路的滤波、大电流负载的去耦场景，相比0402、0603等小封装型号，它的容值上限更高、额定耐压能力更强，能承受更大的纹波电流，在工业控制板卡、开关电源模块、车载电子单元里的应用占比很高。建模过程中没有做过度的细节简化，本体陶瓷部分的哑光质感、两端端电极的金属镀层边界、元件顶面的丝印标识位置都和实物保持一致，端电极的厚度按照实际焊接要求预留了合理的公差，避免结构仿真时出现焊盘与电极不匹配的问题。做这类电子元件的三维模型时，最容易忽略的就是元件本体的边角倒角，很多简化模型会把电容做成直角方块，实际量产的MLCC四个边角都有固定弧度的倒角，这个细节会影响到自动光学检测（AOI）的程序编写，也会在高密度贴装时和相邻元件产生干涉误判，本次建模特意还原了这个细节，保证模型和实物的装配边界完全匹配。对于结构工程师来说，在做板卡堆叠设计时，电容的高度尺寸是核心校验项，2mm的本体高度属于1210封装里的常规厚度规格，建模时严格控制了Z向尺寸精度，能够直接用于板卡与外壳的间隙校验，避免后期打样时出现元件顶壳的问题。两端的端电极部分，建模时区分了电极与陶瓷本体的装配分界，能够直接用于焊接仿真的网格划分，也能给热设计工程师提供准确的热源分布参考，毕竟MLCC在工作时的发热主要集中在内部陶瓷介质层，端电极是主要的散热路径，准确的结构边界能提升热仿真的结果可信度。
