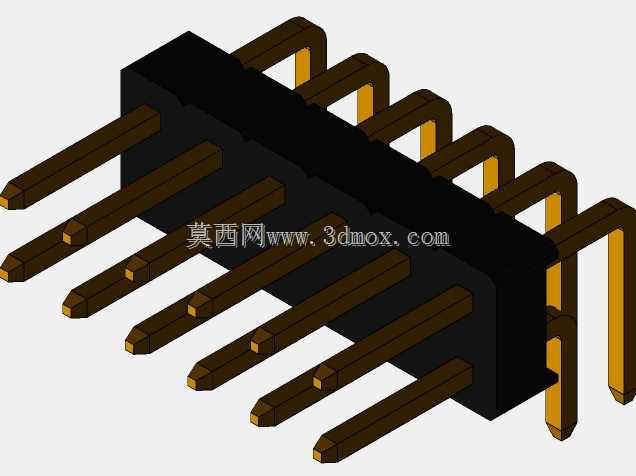

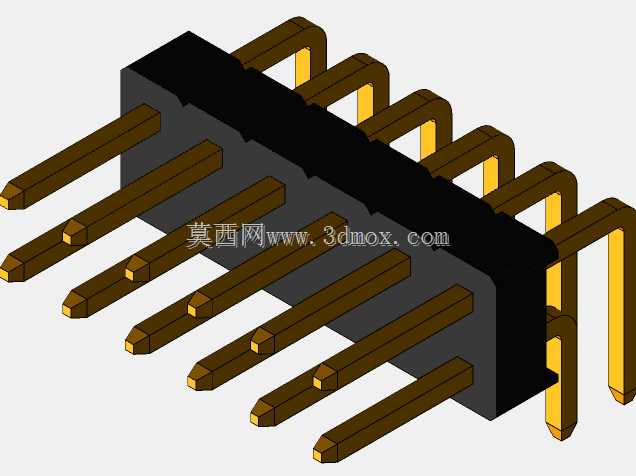

双排弯插12Pin2.54mm节距排针连接器

这款双排弯插排针是电子电路互联场景中极为常用的板级连接元件，日常选型中常被用于工控板卡扩展、消费电子主板外设接驳、测试治具信号引出等场景，承担不同PCB板之间、PCB板与外部线束之间的电信号与小电流传输作用。从结构设计来看，该排针采用双排12Pin布局，2.54mm的标准节距适配行业通用的排母、杜邦线母座等配套连接件，无需额外定制适配部件即可直接匹配市面绝大多数通用接插件，大幅降低选型与采购的适配成本。弯插结构的设计，主要针对板间平行叠装、板侧出线的安装场景，直插排针多用于垂直板间连接，而弯插结构可以让连接出线方向与PCB板面平行，能够有效压缩设备内部的垂直安装空间，在薄型设备、紧凑堆叠的板卡结构中优势明显。从尺寸边界来看，该排针本体长度15.24mm，宽度12.4mm，塑高5.08mm，插针伸出塑体的长度适配常规1.6mm板厚PCB的通孔焊接要求，弯脚侧的伸出长度也匹配常规波峰焊的工艺公差范围，设计时预留的插针倒角可以在插件工序中顺利导入PCB焊盘孔，减少插件时的卡滞、插针弯折问题。塑体采用耐高温绝缘材质，能够承受常规波峰焊、回流焊的高温工况，不会出现高温融化、针位偏移的问题，插针表面做了镀金或镀锡处理，既保证焊接时的上锡可靠性，也能降低接触电阻，减少长期使用后的氧化接触不良问题。在实际建模设计过程中，需要严格控制每一根插针的位置度公差，节距偏差不能超过0.1mm，否则会出现与排母装配时对位不准、插针顶弯的问题，同时弯角处的R角需要做合理设计，避免弯角处应力集中导致插针断裂，塑体与插针的结合部位需要做卡位结构，防止焊接或插拔过程中插针出现松动、退针的情况。这类排针在实际使用中，除了常规的信号传输，也可承载不超过3A的小电流供电，完全满足板载外设、传感器信号、低压控制回路的连接需求，在做结构布局时，需要注意排针弯脚侧预留足够的出线空间，避免与板上其他 tall 元件产生干涉，焊接后插针露出焊盘的长度控制在1-1.5mm为宜，过长容易造成相邻焊点桥接短路，过短则会影响焊接强度。
