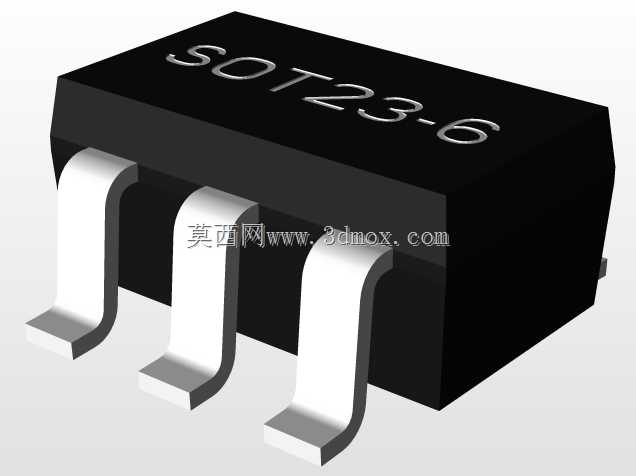

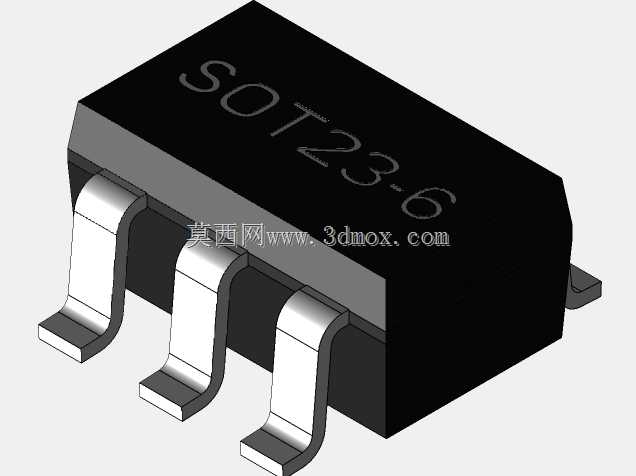

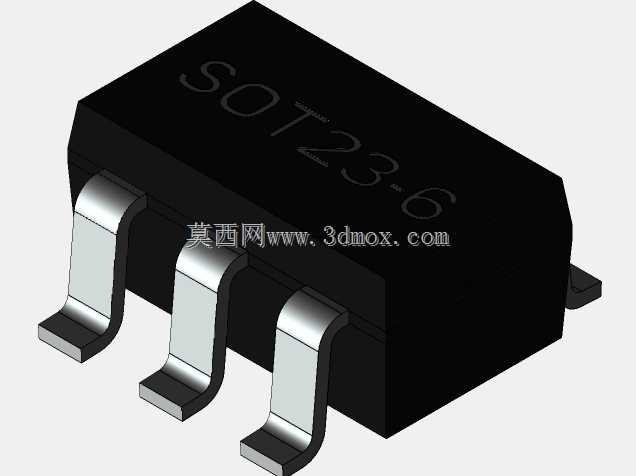

SOT23-6封装贴片芯片三维结构模型

在消费电子、工业控制板卡的PCB布局布线阶段，这类SOT23-6封装的贴片元件是结构干涉检查、装配仿真环节绕不开的基础元器件模型。日常做板级结构设计时，很多工程师容易忽略小封装贴片元件的实际外形边界，导致回流焊阶段出现元件与周边结构件干涉、引脚共面度不足引发虚焊的问题，这个模型就是针对这类痛点还原的真实封装结构。从实际使用场景来看，这类六引脚小尺寸贴片芯片常被用作低压信号开关、小型LDO稳压、逻辑门电路的载体，广泛分布在智能穿戴设备主板、工业传感器信号调理板、车载小信号处理模块上，因为封装体积极小，在做整机结构堆叠时，必须精准匹配其安装后的高度、引脚伸出长度，才能预留足够的焊盘空间与安全间隙。设计这个模型的时候，首先还原了封装本体的黑色塑封结构，表面的标识字符做了等比例凹陷处理，和实际量产的塑封芯片表面激光打标效果一致，没有做过度的纹理渲染，完全匹配工程选型时的外观识别需求。引脚部分还原了SOT封装特有的鸥翼型弯折结构，每一处弯折的弧度、引脚末端的平面度都按照实际封装的公差要求做了还原，引脚的厚度、宽度尺寸严格对应0.95mm节距的标准要求，确保导入PCB装配环境后，能直接匹配标准封装焊盘的位置，不会出现引脚与焊盘错位的问题。尺寸边界上，封装本体长度控制在3.0mm，宽度1.75mm，本体塑封高度1.45mm，引脚伸出本体的长度、引脚底部到塑封顶面的总高度都做了精准还原，在做整机结构的高度方向堆叠检查时，可以直接调用这个模型做干涉校验，不需要再额外核对封装手册的尺寸参数。做板级热仿真的时候，这个模型的塑封材质、引脚金属部分的体积占比也和真实器件一致，可以直接赋予对应的材料属性，模拟芯片工作时的热量通过引脚传导到PCB焊盘的散热路径，避免因为模型简化导致热仿真结果出现偏差。对于刚接触PCB结构设计的工程师来说，调用这个标准封装模型可以快速建立对SOT23-6封装实际尺寸的直观认知，避免在画封装焊盘时出现尺寸偏差，导致生产阶段出现贴片偏移、引脚爬锡不良的工艺问题。在做自动化贴片机的吸嘴选型仿真时，这个模型的顶面平面度、本体尺寸也能作为吸嘴选型的参考依据，匹配对应尺寸的吸嘴来保证贴片过程的拾取精度，减少生产环节的抛料率。
