七英寸HDMI接口液晶显示模组结构设计

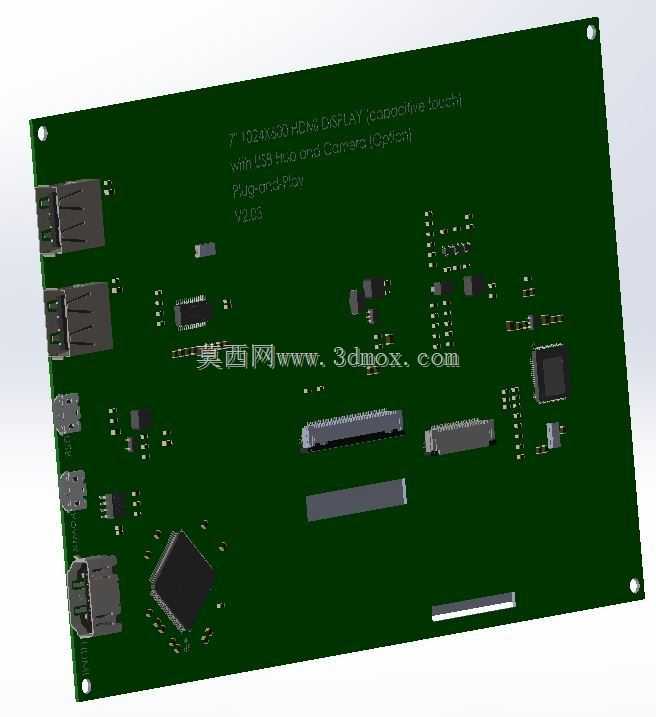

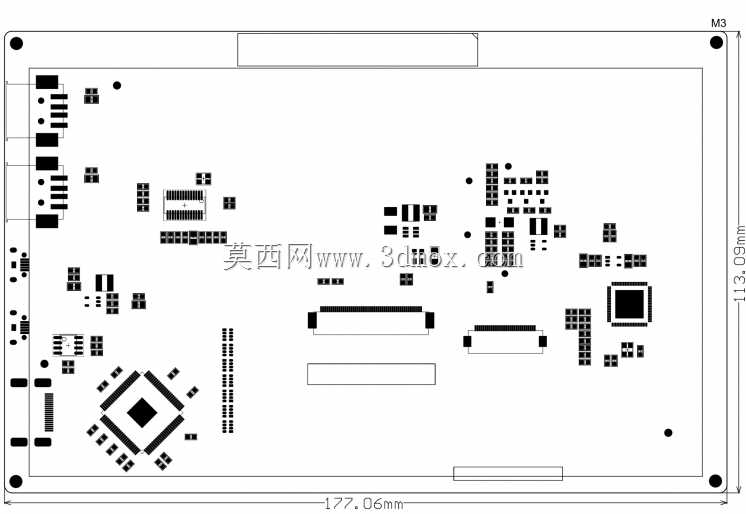

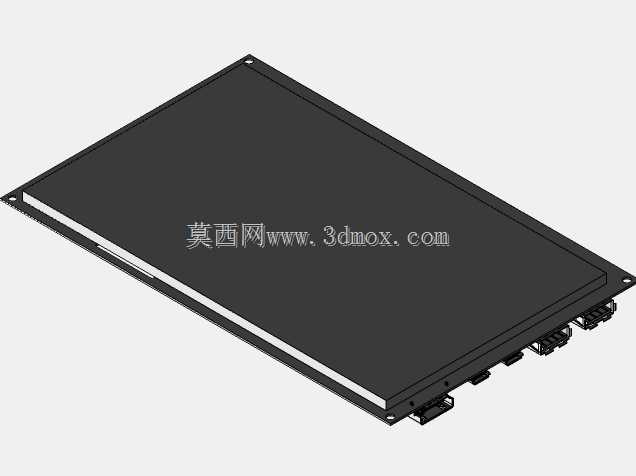

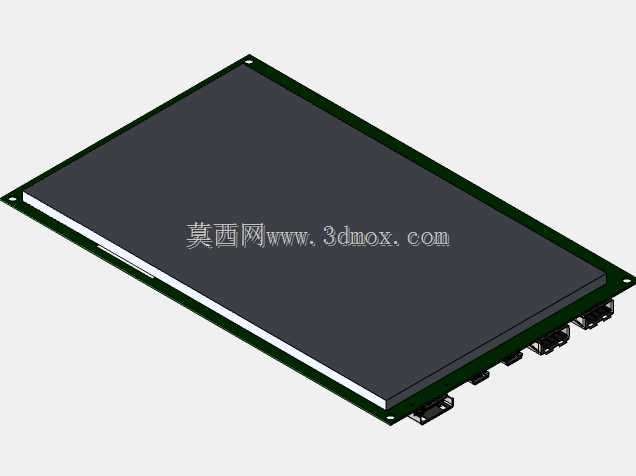

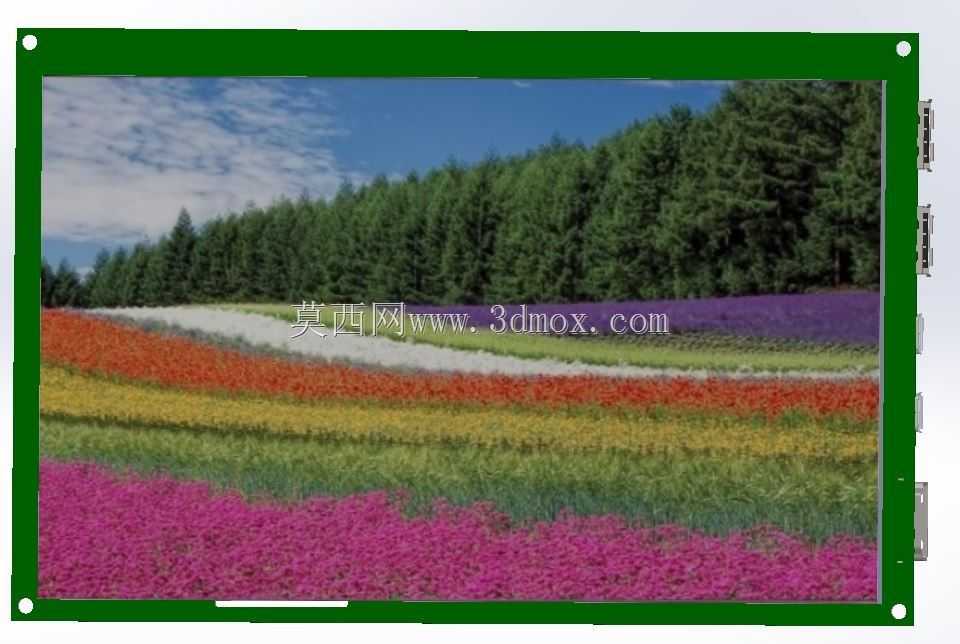

这款七英寸HDMI液晶显示模组的结构设计，核心围绕嵌入式设备的可视化交互需求展开，在小型智能装备、桌面级3D打印设备、便携检测仪器、开源硬件开发项目中都有广泛的适配空间，能够为各类主控板提供直接的视频信号输出载体，无需额外搭配信号转换板卡即可完成画面呈现。从结构设计思路来看，整个模组采用板屏一体化的紧凑布局，绿色PCB基材的驱动板直接贴合在液晶面板背部，省去了额外的转接排线固定结构，既压缩了整体厚度，也减少了排线松动带来的接触故障风险。面板四周预留的对称安装孔位完全遵循小型嵌入式设备的通用安装孔距规范，安装时可直接通过M2规格螺丝固定在设备前面板的预留工位上，不需要额外设计定制转接支架，能够大幅缩短设备开发阶段的结构适配周期。模组侧边预留的接口位置做了内凹式的边界处理，当屏幕嵌入设备壳体时，HDMI供电接口、信号传输接口不会与壳体侧壁产生结构干涉，布线时可以直接采用标准HDMI线材完成连接，接口处的插拔受力点直接落在PCB板的固定结构上，长期插拔也不会造成板卡变形或焊盘脱落。从实际使用场景的适配性来看，这款显示模组的屏幕有效显示区域占比经过优化，面板四周边框宽度控制在极小范围内，在设备前面板安装时，可视区域能够最大化利用前面板的预留开口，不会出现边框过宽遮挡设备面板其他功能按键的情况。背部驱动板的元器件布局做了高度整合，板卡边缘没有突出的高尺寸元器件，安装时背部预留10mm左右的净空空间即可完成装配，不会与设备内部的主控板、供电模块产生空间冲突。屏幕表面的显示区域做了平整化处理，可根据使用场景直接粘贴钢化保护膜或者触控层，不需要额外调整屏幕与前面板的贴合间隙，适配触控升级需求时不需要重新修改整体安装结构。在安装边界的设计上，模组整体外轮廓的公差控制在±0.1mm范围内，四个安装孔的同轴度误差控制在装配允许范围内，批量装配时不会出现孔位错位无法安装的问题。屏幕底部的排线固定位做了加固处理，长期处于设备振动工况下，排线与面板的连接位置也不会出现松脱花屏的问题，能够适配工业现场便携检测设备这类存在一定振动的使用场景。驱动板的边缘做了圆角处理，装配时不会划伤设备内部的连接线材，也不会因为尖锐边角造成绝缘层破损引发短路风险。
