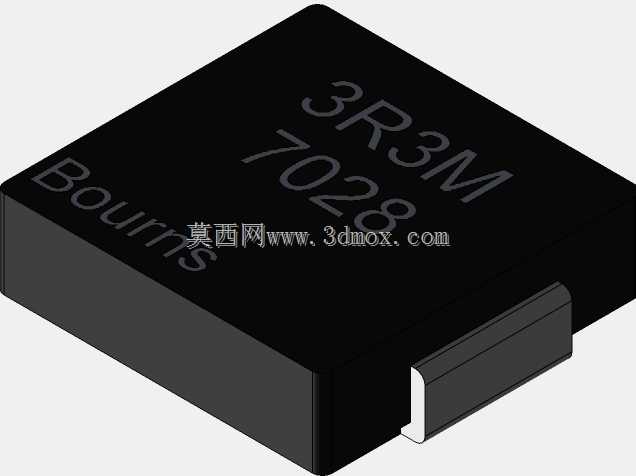

做消费类电子、工业控制板卡的PCB布局时,这类大电流贴片功率电感的占位与干涉校核一直是结构设计里容易出问题的环节,很多工程师前期只参考datasheet里的平面尺寸,忽略了焊盘爬锡高度、元件本体公差带来的Z向空间占用,等到样机打样回来才发现电感顶到上盖屏蔽罩,或者和周边电解电容、接插件产生硬干涉,返工改板的成本极高。这个模型还原的是7028封装规格的3.3μH屏蔽式功率电感,额定载流能力可达6A,多用于DC-DC Buck电路的储能环节,在便携设备电源管理、车载辅助供电模块、工业传感信号采集板的电源回路里都有广泛应用,相比传统绕线直插电感,它的磁屏蔽结构能大幅降低漏磁,避免对周边高精度模拟电路、射频信号链路产生电磁干扰。建模的时候没有只做简化方块示意,而是严格对照实物的外形特征还原了本体的倒角细节、端面电极的阶梯结构,甚至印字区域的标识位置都和实物对齐,这样在做整机装配校验的时候,能准确模拟元件贴装后的实际占用空间。从安装边界来看,这类SMD元件的焊盘设计需要严格遵循回流焊工艺要求,模型里的电极伸出长度、本体底部和PCB表面的间隙都按照实际量产的公差范围做了预留,结构工程师在做器件布局的时候,可以直接调用这个模型核对和周边器件的安全间距,不用再额外预留冗余的避让空间,也能提前验证点胶、三防漆涂覆的工艺路径是否会被元件阻挡。很多新手建模的时候容易把电感本体做成纯直角立方体,忽略了塑封磁体的脱模倒角,实际生产中这类模压元件的边角都有微小圆弧,要是模型做的太尖锐,在做热仿真或者结构干涉检查的时候,会误判和相邻元件的距离,这个模型在细节处还原了这些工艺特征,不管是做PCB的3D布局预览,还是做整机的数字孪生装配,都能直接复用,不需要二次修整。另外针对磁屏蔽结构的外形特征,模型也还原了侧面的合模线位置,在做产品外观评审的时候,能更真实呈现PCBA贴装完成后的实际视觉效果,避免因为模型简化导致的外观误判。
- 上一篇:SOT23-6封装贴片芯片三维结构模型
- 下一篇:紧凑型迷你微型电脑主机结构设计
- 全部评论(0)
- 模板大小: 1.59 MB
- 售价:5金币
- 下载次数: 53
- 系统要求: STEP / IGES
- 软件分类: 变压器/电感器
