科幻影视道具破坏者之剑结构设计

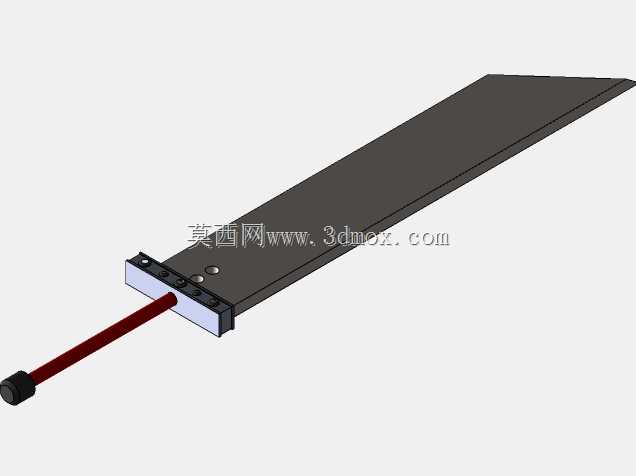

该道具模型的结构设计围绕影视道具制作、游戏周边手办开发场景展开，核心服务于实体道具打样、3D打印手办制作、cosplay装备定制的实际需求，区别于常规工业零部件的功能导向设计，其设计逻辑优先还原影视设定的视觉比例，同时兼顾实体制作时的结构强度与装配合理性。从结构拆分来看，模型分为剑身、剑柄基座、握持杆、尾端配重块四个独立装配单元，剑身采用等厚薄板结构，整体长宽比控制在12:1，边缘做0.2mm的微小倒角处理，既还原设定中锋利的视觉效果，又避免实体打印或加工时出现边缘崩缺的问题，剑身与基座的连接位置设计了三个定位销孔与两个沉头螺丝孔，装配时可通过M2规格的紧固件完成锁紧，无需额外粘接即可保证连接强度，适配不同材质的加工需求，不管是光敏树脂3D打印还是ABS板材切割加工都能顺利装配。剑柄基座作为核心连接载体，采用L型阶梯结构，厚度方向预留了3mm的安装余量，与剑身贴合的面做了0.1mm的公差补偿，抵消不同加工工艺带来的尺寸误差，基座侧面的两个圆形凹位为装饰件安装位，可嵌入金属质感的装饰贴片提升道具的真实感。握持段采用圆杆结构，直径8mm，长度适配成年人单手握持的尺寸范围，表面可包裹防滑缠带提升握持手感，尾端的配重块直径12mm，厚度5mm，通过过盈配合与握持杆连接，调整整剑的重心位置，让实体道具握持时不会出现头重脚轻的问题。设计过程中特意规避了薄壁悬空结构，所有转角位置都做了不小于0.5mm的圆角过渡，减少3D打印时的支撑用量，同时降低CNC加工时的断刀风险，各装配单元的分型面都设置在非外观面，组装后不会出现明显的拼接缝隙，无需大量后期打磨处理即可获得较好的外观效果。该模型的安装边界适配常规桌面级FDM3D打印机的成型尺寸，无需拆分打印即可一次性完成各部件制作，也可根据等比例放大的需求调整各部件的连接尺寸，适配1:1真人使用道具或者缩小比例的手办摆件制作需求，在道具开发场景中可直接作为结构底稿使用，省去前期比例校准、结构拆分的重复工作。
