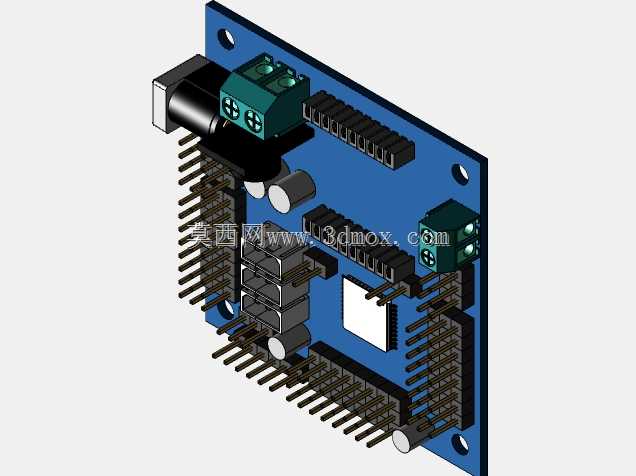

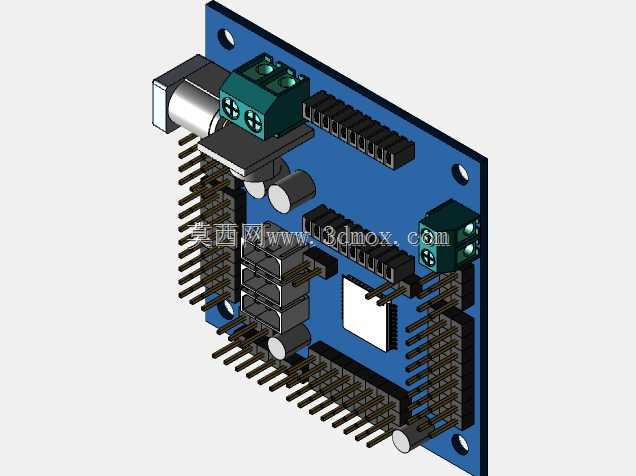

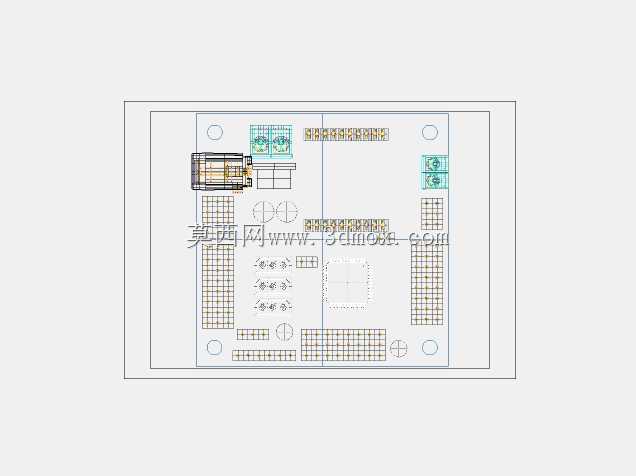

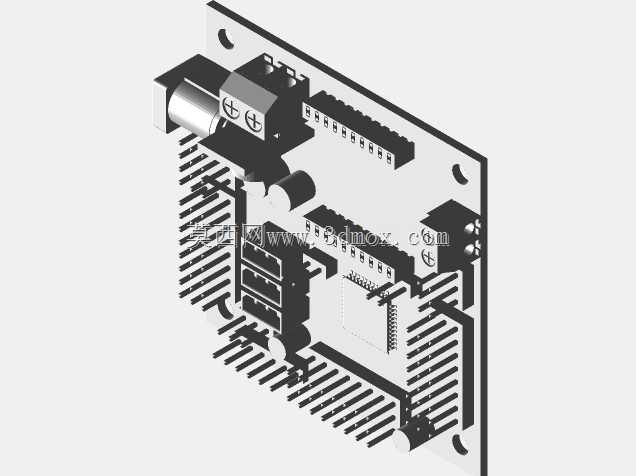

Arbotix-M机器人运动控制板精准结构

做足式机器人、小型机械臂调试的工程师多半接触过Arbotix-M这类控制板，这次还原的结构模型完全按照实物测绘尺寸搭建，每一处排针间距、接口位置都和量产硬件对齐，能直接嵌入整机装配体做干涉检查，不用再反复核对实物开孔位置。从实际应用场景看，这款控制板多用于小型双足机器人、多舵机机械臂、教育类移动机器人的底层运动控制，核心作用是接收上位机的运动指令，转换为舵机、直流电机的驱动信号，同时回传编码器、传感器的采集数据，是小型机器人系统里连接决策层和执行层的核心硬件。设计上这块板采用双层PCB布局，板载的电源接口支持宽电压输入，自带稳压电路能给外接舵机、传感器提供稳定供电，省去了外接电源模块的布线麻烦；两侧的排针引脚完全兼容常用舵机的接线定义，插装时不需要额外转接，板上预留的通讯接口可以直接连接蓝牙模块、无线数传，方便做远程调试。建模时特意还原了板上所有接插件的实际高度，包括电源端子的凸起高度、排针的伸出长度、板载电容和芯片的外形轮廓，做整机结构设计时，能直接确认控制板安装后和周边结构件的间隙，避免出现装配时接插件顶到外壳、排针和其他金属件短路的问题。安装边界上，板的四个角预留了标准固定孔，孔位间距和常用的机器人控制层安装架完全匹配，安装时不需要额外做转接板，板的整体厚度和元器件最高凸起尺寸都做了精准还原，在堆叠式安装的机器人结构里，可以准确计算每层控制板的预留安装空间，不会出现上层板压到下层板元器件的情况。另外板上的复位按键、状态指示灯的位置也完全按照实物还原，做外壳设计时可以直接对应开出按键孔和指示灯透光孔，不用反复调整开孔位置。对于做机器人整机结构设计的工程师来说，这个模型能直接放进装配体完成整体布局校验，省去自己测绘建模的时间，也能避免因为手动建模尺寸不准导致的装配干涉问题，在做教育机器人产品开发、学生竞赛机器人结构设计时，能大幅提升结构设计阶段的效率，减少打样后因为硬件安装不匹配导致的返工。
