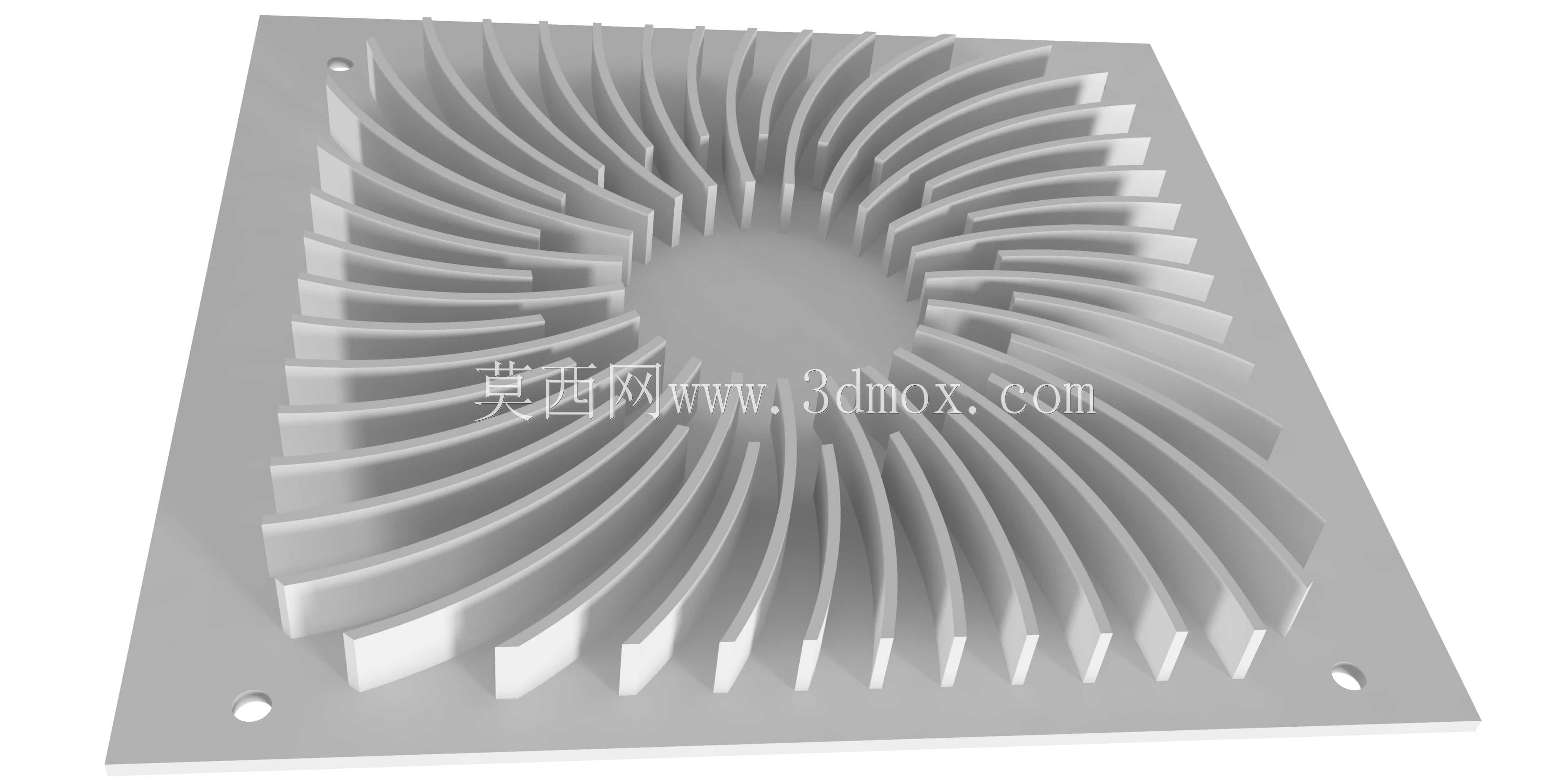

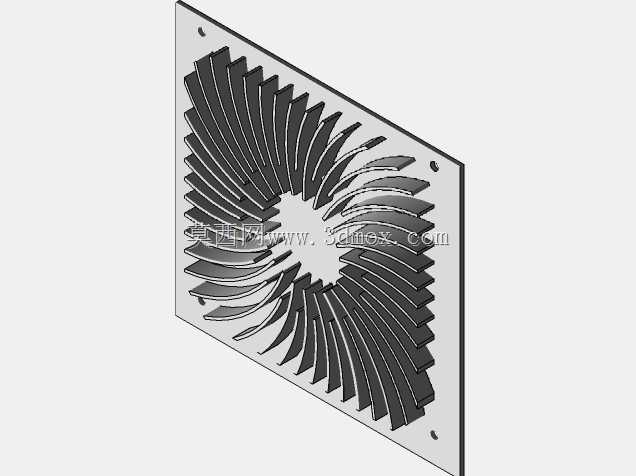

螺旋放射鳍片式方形铝制散热结构

这款散热结构主要面向中小功率电子器件、功率模块的风冷散热场景，常见于工控主板、逆变模块、LED驱动电源、小型伺服驱动单元的配套散热选型中，核心作用是将发热器件工作产生的焦耳热通过接触面快速传导至鳍片区域，再借助流经鳍片间隙的空气带走热量，保证器件工作结温维持在额定范围内，避免过热触发降频、烧毁等失效问题。设计上采用中心放射式螺旋鳍片布局，区别于传统平行直鳍片的结构，这种螺旋排布的鳍片可以在风扇轴向送风时，引导气流沿鳍片螺旋槽道形成旋流，延长气流在鳍片间的停留路径，减少鳍片表面的气流滞止区，提升边缘鳍片的换热效率，同时中心区域预留的圆形空位可适配轴流风扇的安装位，让风扇吹出的气流可以均匀分散到每一条鳍片间隙中，避免中心区域风量集中、边缘区域风量不足的换热不均问题。基板采用方形平板结构，四个角位预留沉头安装孔，可直接通过螺丝将散热器固定在PCB板或者设备壳体的安装柱上，安装孔位的间距符合常规功率器件的通用安装尺寸边界，基板底面为精加工平面，平面度控制在合理范围内，安装时配合导热硅脂或者导热垫片可以有效降低接触热阻，减少热量从器件到散热器基板的传导损耗。鳍片采用等厚薄壁设计，在保证基板到鳍片顶端导热效率的前提下，尽可能增大鳍片与空气的接触换热面积，同时螺旋排布的鳍片之间保持均匀的间隙宽度，既可以避免间隙过小导致的风阻过大、风量衰减问题，也能防止间隙过大造成的换热面积不足，鳍片与基板为一体成型结构，不存在接触热阻，整体导热一致性更好。在实际选型应用中，这类散热器可适配自然冷却或者强制风冷两种工况，自然冷却时螺旋鳍片的结构可以引导热空气沿螺旋槽道自然上升，形成自引流效应提升散热效率，强制风冷时搭配对应尺寸的轴流风扇即可满足15-30W功率器件的散热需求，安装时需注意基板与发热器件的贴合压力控制在合理区间，避免压力过大导致基板变形、鳍片歪斜，同时要保证鳍片区域的进出风通路无遮挡，避免气流短路影响散热效果。
