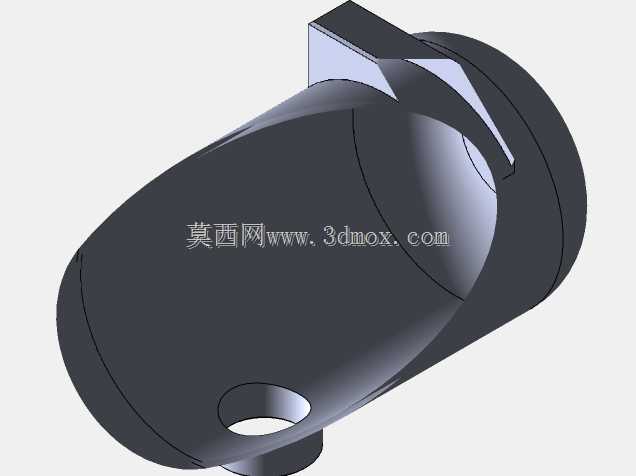

小型椭球承压式燃气储气罐体结构

这款椭球造型的储气罐体，主要面向小型分布式燃气供给场景设计，常见于户用燃气调压配套、小型商用餐饮供气稳压、便携燃气设备集成等工况，核心作用是缓冲燃气管路压力波动，存储一定容积的燃气介质，避免前端供气压力骤变时后端用气设备出现断火、压力不稳等问题，同时可在短时用气峰值时补充供气流量，保障用气端工况稳定。从结构设计来看，整体采用类椭球的回转壳体造型，相比传统圆柱加封头的罐体结构，这种流线型椭球壳体在相同容积下壳体应力分布更均匀，承压时壳体各区域的应力差值更小，能在同等壁厚条件下承受更高的内部工作压力，同时减少应力集中区域的出现，降低长期承压运行下的疲劳失效风险。罐体一端预留的小直径接口为进出气共用接口，接口端面做了平面密封结构设计，可适配标准管螺纹接头或法兰连接，安装时可根据现场管路走向调整接口朝向，无需额外加装转角接头，减少管路泄漏点。设计过程中优先考虑了安装边界的适配性，整体无外凸的加强筋或突兀结构，外轮廓最大直径处做了圆滑过渡，可直接嵌入小型设备的壳体内部安装，也可通过配套的卡箍支架固定在墙面或设备机架上，安装所需的预留空间比同容积圆柱罐体减少约18%，更适合空间紧凑的集成式供气设备使用。壳体壁厚按照低压燃气承压标准设计，内壁做了光滑过渡处理，无直角转角或凹陷区域，可避免燃气中残留的杂质、冷凝液在罐体内积存，减少内部腐蚀风险，同时降低介质流动时的阻力，保障供气顺畅。罐体的分体式密封结构设置在椭球长轴的另一端，采用卡扣式压合密封设计，相比传统焊接封盖，这种结构在需要内部检修、清理时可快速拆解，无需进行切割、重焊等作业，降低后期维护成本，密封面采用耐燃气腐蚀的橡胶密封圈，可满足长期低压密封要求，不会出现介质渗漏问题。在实际选型适配时，该罐体可匹配家用燃气壁挂炉、小型商用燃气蒸柜、便携燃气发电机组等设备的稳压需求，安装时需注意接口处的密封件安装到位，固定支架需承托住罐体下半部分的圆弧面，避免局部应力集中导致壳体变形，同时罐体安装位置需远离明火高温区域，预留足够的安全操作空间。建模过程中对壳体的曲面连续性做了严格控制，整个外曲面均为G2连续过渡，无曲面折角，既保障了壳体承压时的应力均匀分布，也让后续的钣金成型、焊接加工工序更易实现，减少加工过程中的曲面变形问题。
