带存储功能双通道继电器中继控制板

这款双通道带存储功能的中继控制板，在工业控制回路、小型自动化设备信号中转场景中应用十分广泛，常作为PLC输出端口扩容、弱信号驱动强电负载的中间衔接部件，解决主控端口驱动能力不足、不同电压等级回路隔离的实际工程问题。板载两路独立继电器输出通道，可同时承载两路独立负载的通断控制，自带的存储模块能够掉电保存通道的工作状态，避免设备意外重启后控制逻辑错乱，无需主控单元重新下发状态指令，大幅提升设备运行的可靠性。

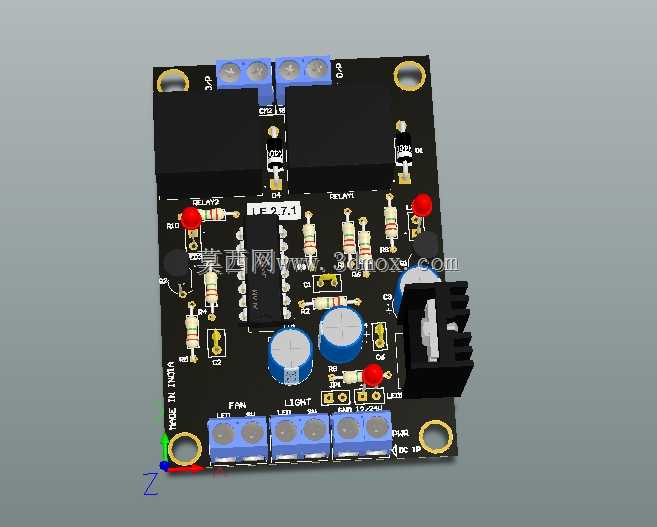

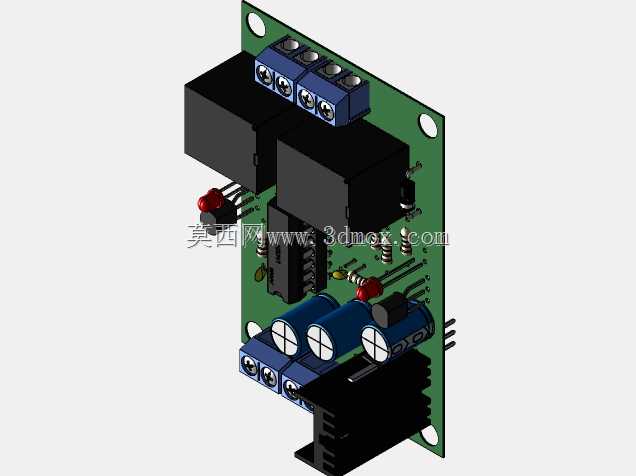

从设计思路来看，整块板卡采用FR-4环氧玻纤基材，元器件布局遵循强弱电分离原则，高压继电器区域与低压信号控制区域留有足够的爬电距离，输入输出接线端子分区域排布在板卡上下边缘，现场接线时不会出现高低压线混接的隐患。板卡四角预留标准安装孔位，可直接通过铜柱固定在设备电控箱内部的安装梁上，也可适配标准导轨安装卡扣，适配不同的安装场景，整体外形方正，板边做了圆角处理，避免安装时划伤操作人员手部。

板上集成的状态指示元件，每路继电器对应独立的红色LED指示灯，通道吸合时指示灯点亮，现场调试时无需万用表测量即可快速判断通道工作状态，降低现场排查故障的时间成本。板载的滤波电容、续流二极管等保护元件，可吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端控制元件，延长板卡整体使用寿命。接线端子采用插拔式蓝色接线端子，接线时可将端子拔下完成压线后再插回板卡，大幅提升现场接线的效率，端子额定电流匹配继电器最大承载电流，不会出现端子过热烧毁的问题。

在实际选型使用时，这款中继板可适配常见的直流控制电压等级，输入信号兼容常规NPN、PNP型传感器输出电平，无需额外添加电平转换模块即可直接接入控制回路，两路通道之间完全电气隔离，单路通道故障不会波及另一路的正常工作，适合用在小型单机设备、智能仓储分拣工位、小型试验台架的控制回路中，作为信号中转、负载驱动的核心中间部件，相比普通单路继电器模块，集成度更高，接线更少，自带的状态存储功能也能适配更多需要掉电保持状态的应用场景。
