XY-LJ2延时继电器控制板结构设计

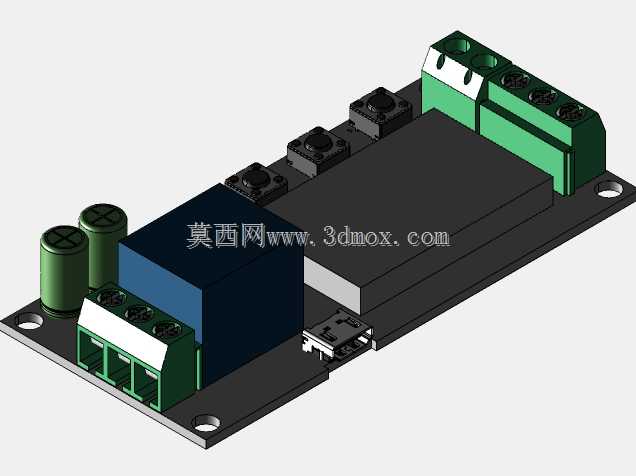

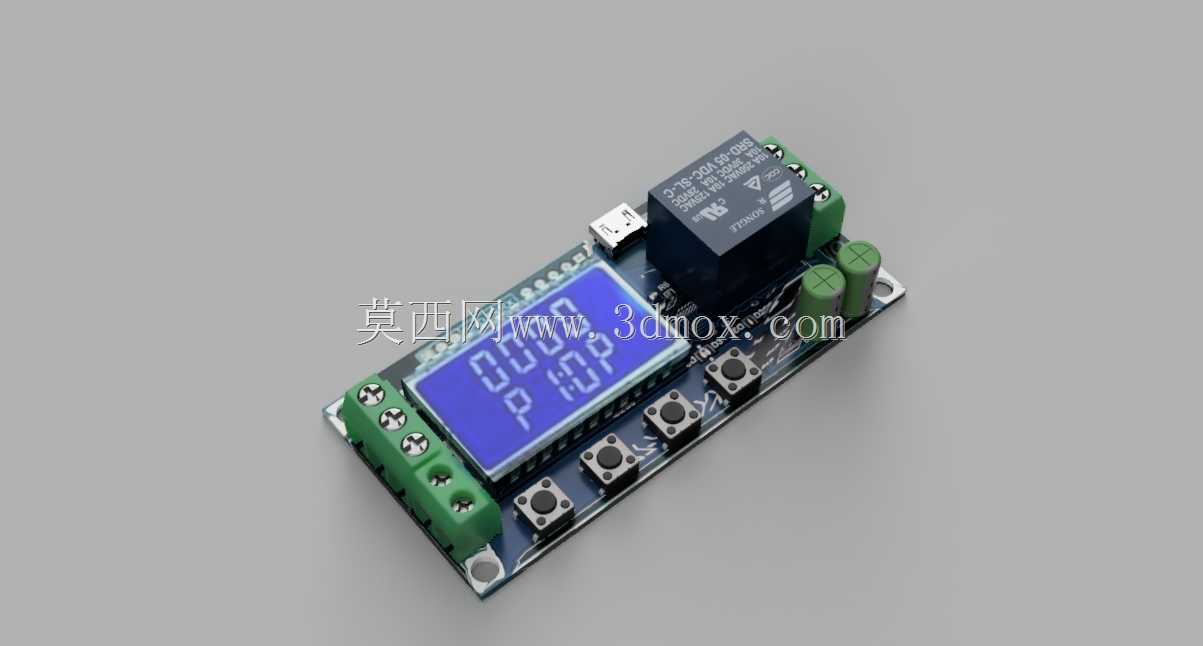

在自动化产线改造、小型机电设备控制、智能家居时序联动这类场景里，延时继电器是解决时序逻辑控制的核心基础元件，不需要复杂的PLC编程就能实现通电延时、断电延时、循环通断这类基础逻辑，很多小型设备的控制回路里都会用到这类模块化的延时继电器板。这款XY-LJ2型号的延时控制板，在设计时优先考虑了嵌入式安装的适配性，整体板型采用长条形布局，板载元件排布遵循强弱电分离的原则，高压继电器部分布置在板体一端，低压控制、按键、显示部分集中在板体另一侧，避免高压回路对低压信号产生干扰。板载的蓝色背光段码屏可以直接显示当前延时参数、工作模式，四个实体按键分别对应参数调整、模式切换、确认复位功能，现场调试不需要外接编程器，直接在板上就能完成所有参数设置，对于设备后期维护来说十分方便。接线端采用绿色插拔式接线端子，强电输出端和低压供电、触发输入端分开排布，端子间距满足电气安全间隙要求，接线时不需要额外做绝缘隔离处理，降低现场接线的出错概率。板上预留的Micro USB供电接口可以在调试阶段直接用常用的手机供电线接5V电源给控制板供电，不需要提前接主回路电源就能完成参数预设置，调试完成后再接入设备主回路供电即可。从安装边界来看，板体四角预留了标准的安装固定孔，孔位间距适配常用的电气安装导轨附件，也可以直接用螺丝固定在设备内部的绝缘安装板上，板上最高的元件是顶部的继电器本体，安装时需要预留足够的垂直空间，避免和其他板卡、结构件产生干涉。功能层面，这款控制板支持多种延时触发模式，既可以实现单次触发延时通断，也能设置循环周期通断，适配不同设备的控制需求，比如输送带的延时停机、警示灯的循环闪烁、电磁阀的延时启闭这类场景都能直接适配。建模过程中还原了板上所有元件的实际外形尺寸，包括继电器的引脚高度、接线端子的插拔空间、按键的按压行程、显示屏的视窗边界，做设备结构布局时可以直接调用这个模型核对安装空间，不需要反复打样验证元件干涉问题，对于做小型电控设备结构设计的工程师来说，能有效缩短布局校核的时间。板上的电容、芯片、指示灯这些小元件也都按照实际尺寸做了还原，不是简化的方块模型，做设备内部布线仿真、热分布校核时也能提供准确的模型参考。
