八通道继电器集成中继控制板结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250502
  • 八通道继电器集成中继控制板结构设计
  • 八通道继电器集成中继控制板结构设计

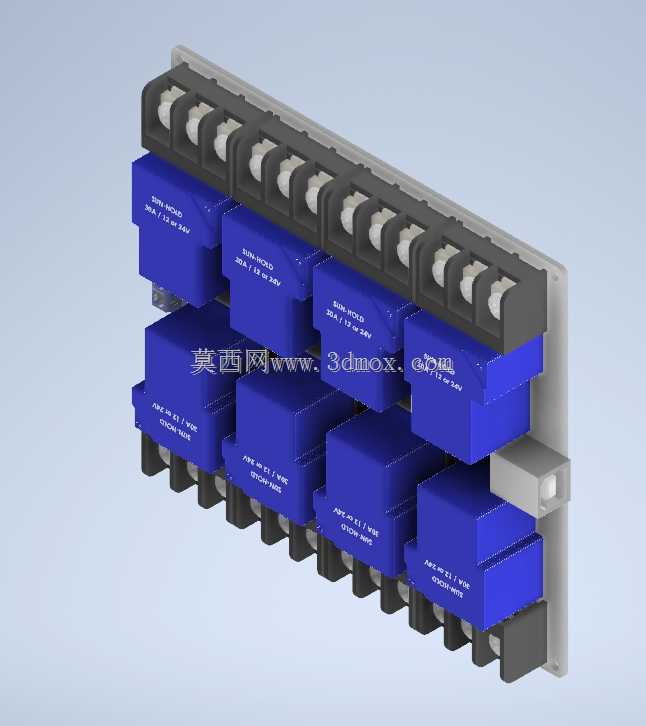

这款八通道集成中继板,是工业电控系统里做信号中转、功率扩容的常用组件,日常在自动化产线的IO扩展柜、小型设备的电控仓、测试台架的信号转接单元里都能见到这类结构的身影。从结构设计逻辑来看,整块板采用双排错位布局的继电器安装方式,上下两排各布置四只蓝色塑封继电器,相比单排排布能压缩近四成的横向安装空间,同时给每只继电器的引脚预留了足够的爬电距离,避免相邻通道工作时出现信号串扰。板体上端集成了统一的接线端子排,所有输入输出接线端都朝同一方向排布,现场布线时不用来回调整走线方向,能大幅减少柜内的走线弯折,端子座采用带卡扣的压线结构,接线完成后能承受一定的线缆拉扯力,避免设备运行震动导致接线松脱。板体侧边预留了标准的导轨安装卡扣位,能直接卡在常规的35mmDIN导轨上,不需要额外打孔固定安装,在紧凑的电控柜内布置时能灵活调整安装位置,也方便后期维护时快速拆换。从安装边界来看,板体整体的厚度控制在继电器本体厚度加端子座高度的范围内,安装后不会突出导轨平面过多,给柜内预留出足够的走线空间,相邻继电器之间预留了3mm左右的散热间隙,即使八通道同时带载工作,继电器工作产生的热量也能通过间隙自然散出,不需要额外加装散热组件。设计时还考虑了接线的防错结构,每路接线端子旁都预留了标识位的安装空间,现场接线时可以对应通道号粘贴标识,避免接错线导致的控制故障。板体的载流部分采用加宽的铜箔走线,能匹配每路继电器的额定载流需求,大电流通断时不会出现走线过热的问题。在实际使用场景中,这类中继板主要承担小信号控制大功率负载的中转作用,把PLC或者控制板输出的弱信号,通过板载的继电器转换成能驱动接触器、电磁阀、指示灯等负载的开关信号,同时能把控制端和负载端做电气隔离,避免负载端的浪涌冲击损坏前端的控制单元。双排布局的设计也让板上的继电器更换更方便,单只继电器损坏时不用拆除周边接线就能直接拔插替换,减少设备停机维护的时间。板体的边角做了圆弧处理,安装时不会划伤操作人员的手,也不会刮破柜内的线缆绝缘层。整体结构没有多余的冗余设计,所有空间都用来布置功能组件,在满足八通道信号中继功能的前提下,把整体外形尺寸压缩到了最小,适配各类紧凑安装空间的电控布置需求。
