环形排布NeopixelLED灯板结构设计

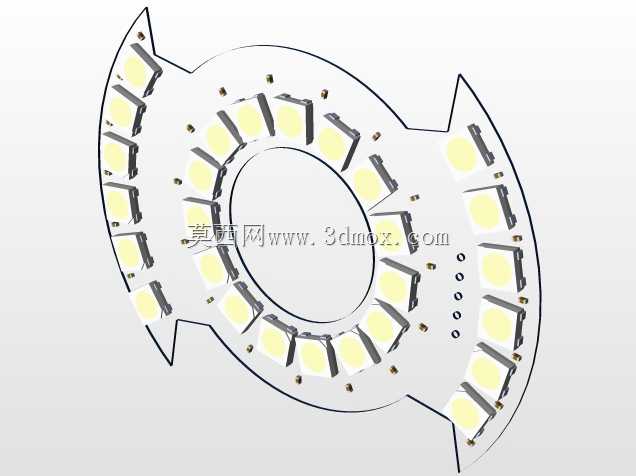

这款环形排布的LED灯板，核心采用内外双圈灯珠布局，外圈设置6颗灯珠、内圈设置15颗灯珠，整体外轮廓做了对称的异形延伸耳设计，主要适配机器视觉环形补光、小型设备状态指示、创意装饰光源等场景。在机器视觉检测工位中，这类环形灯板可以围绕镜头安装，通过内外圈不同角度的灯珠出光，抵消被检测工件表面的反光阴影，提升工业相机的成像清晰度，相比普通直条型灯板，环形结构能让光线均匀覆盖镜头正下方的圆形检测区域，不会出现边角照度不足的问题。从设计思路来看，内外圈灯珠采用错位排布方式，避免同径向位置灯珠光线重叠造成局部亮斑，每颗灯珠周边预留了贴片焊盘与限流元件的安装位置，板体上的四个小圆孔是定位安装孔，可直接通过M2螺丝固定在设备的安装基座上，安装边界完全围绕中心通孔设计，中心通孔的尺寸刚好可以容纳常规工业镜头的前端镜筒，不会遮挡镜头光路。异形延伸耳的结构并非装饰作用，两个对称的耳状结构一方面可以拉大外圈灯珠的照射覆盖角度，让大尺寸工件的边缘也能获得足够照度，另一方面耳状结构内部预留了走线空间，电源输入线可以从耳端的焊盘接入，避免线缆从灯板正面走线遮挡灯珠出光。实际选型使用时，需要注意灯板的整体外径与安装工位的预留空间匹配，中心通孔的直径要大于所用镜头的前端外径，安装时灯板与被照工件的距离需要根据灯珠的发光角度调整，距离过近会出现灯珠投影的网格阴影，距离过远则会降低中心区域的照度。这类灯板的PCB基材采用常规FR-4材质，灯珠焊接采用表面贴装工艺，内外圈灯珠可以根据使用需求单独控制点亮，比如检测高反光工件时只点亮内圈低角度灯珠，检测哑光工件时内外圈同时点亮提升整体亮度，相比一体控制的环形光源，使用灵活性更高。在结构建模过程中，需要精准控制每颗灯珠的贴装角度，外圈灯珠相对灯板平面带有一定的倾斜角，让光线向中心区域汇聚，内圈灯珠则垂直于板体贴装，保证中心区域的垂直照度，所有灯珠的焊盘位置需要与实际选用的Neopixel灯珠封装尺寸完全匹配，避免出现贴片偏移、虚焊的问题，定位孔的位置公差需要控制在±0.1mm以内，保证安装时与镜头的同轴度，避免出现光照偏心的问题。
