沙尔克04足球俱乐部立体标识造型设计

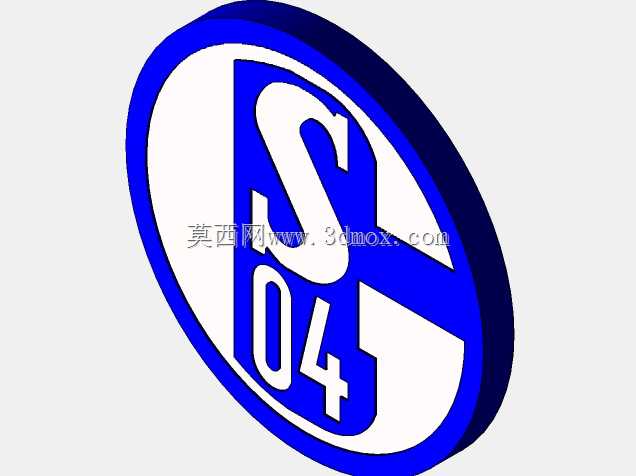

这款立体标识造型在实际应用中覆盖多类场景，线下球迷周边产品制作时，可作为金属徽章、纪念摆件的加工参考原型，依托三维数据可直接对接精雕、3D打印等加工工序，省去传统手工打样的反复修模环节；体育场馆的标识导视系统搭建中，该模型可作为墙面嵌入式标识、桌面陈列标识的结构基准，适配不同安装基面的固定需求；球迷文化周边的文创开发环节，也能基于该模型调整厚度、边缘倒角参数，适配钥匙扣、冰箱贴等不同尺寸衍生品的生产要求。从功能特性来看，该造型采用椭圆外轮廓的分层结构，最外层为蓝色包边结构，中间层为白底承载区域，核心区域为蓝底白字的S04标识元素，各层之间设置0.3-0.5mm的高度差，形成自然的浮雕层次感，既保证视觉上的识别度，也避免锐角结构在日常使用中出现磕碰掉漆的问题，边缘全部做R1.5的圆角过渡，适配日常接触类产品的安全要求。设计过程中优先考虑了不同加工工艺的适配性，整体采用等厚拉伸的基础结构，主体厚度控制在8mm，外轮廓最大尺寸为120mm*95mm，安装边界预留2mm的平边区域，可直接适配背胶粘贴、螺丝固定、磁吸内嵌等多种安装方式，无需额外修改结构即可匹配不同的安装场景。建模阶段先通过矢量轮廓提取标识的平面线条，对线条交叉处做0.2mm的圆角过渡处理，避免拉伸后出现应力集中的薄边结构，分层拉伸时严格对齐各层的中心基准，保证整体造型的对称度误差控制在0.1mm以内，表面做平面化处理，无需额外的复杂曲面结构，既降低加工难度，也能保证喷涂、移印等后处理工序的良率。针对不同的使用场景，该模型可灵活调整整体缩放比例，当作为墙面大型标识使用时，可将整体厚度按比例放大至20-30mm，背部增加安装挂耳结构；当作为小型随身徽章使用时，可将厚度缩减至2mm，背部预留别针安装的卡槽位置，结构本身的模块化分层设计，让参数调整无需重构整体模型，仅需修改对应特征的拉伸参数即可完成适配。
