PS3视觉传感摄像头内置PCB安装结构

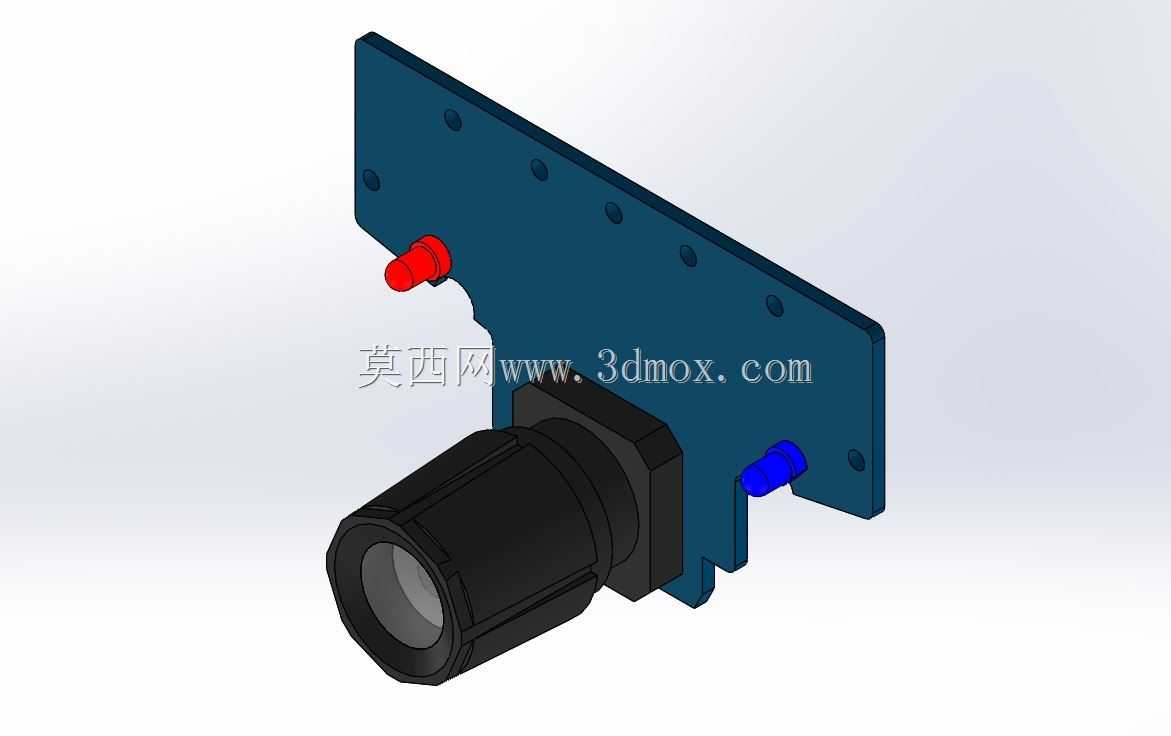

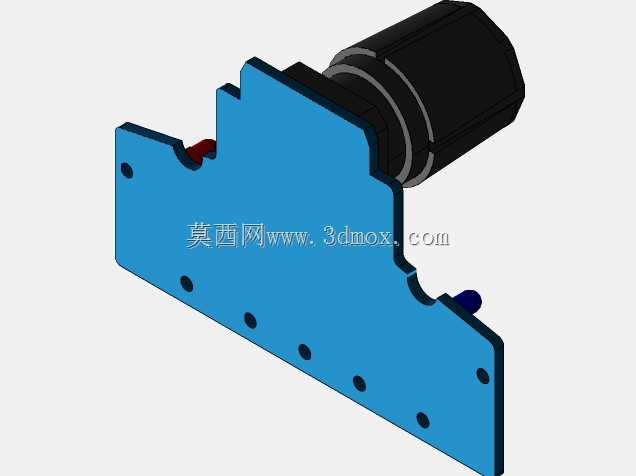

该结构为视觉采集设备内置的摄像头PCB安装组件，主要应用于嵌入式视觉感知场景，可作为机器人视觉导航、数字图像采集设备的前端传感安装载体，为镜头模组与PCB板提供可靠的固定支撑，同时预留标准安装位适配不同设备的内部装配需求。组件采用立式安装板搭配镜头固定座的组合结构，深蓝色安装板为核心承载件，板体上预制多组等距安装孔，可通过紧固件直接固定在设备内部的预设机架位上，安装板边缘做了切边避让处理，避免装配时与周边其他电子元件、结构件产生干涉。镜头模组通过黑色方形固定座锁紧在安装板正面，镜头轴线与安装板平面保持垂直，保证成像光路无偏移，镜头外周做了防滑纹理设计，方便后期调试时手动调整焦距，无需额外工具即可完成对焦操作。安装板侧面预留两个不同颜色的快接接口位，红色与蓝色接口分别对应电源输入与信号输出通路，接口凸出于板体侧面，插拔操作时不会被安装板遮挡，便于产线装配时的线束连接作业。设计阶段充分考虑了PCB板的安装空间，安装板与镜头固定座之间预留了足够的容腔，可容纳PCB板上的电容、芯片等贴片元件，不会出现元件挤压、引脚短路的风险，同时容腔周边预留了走线槽位，PCB板上的连接线可通过槽位规整排布，避免线束杂乱影响设备内部散热。安装板的厚度根据承载需求做了差异化设计，镜头固定区域板厚更大，可承受镜头模组的重量以及设备移动时产生的振动载荷，边缘区域适当减薄以控制整体组件重量，适配便携式视觉采集设备的轻量化需求。整个组件的安装边界清晰，所有外接结构的突出尺寸都做了严格控制，装配后不会超出设备内部的预留空间，可直接适配原有PS3眼动设备的内部腔体，也可经过简单孔位调整后移植到其他小型视觉采集设备中，作为通用的镜头PCB安装载体使用。结构设计时兼顾了装配效率与后期维护性，所有紧固件都采用标准规格，拆卸更换镜头或PCB板时无需特殊工具，可快速完成组件拆解与替换，降低设备后期维护的时间成本。
