外啮合齿轮式液压动力输送泵结构

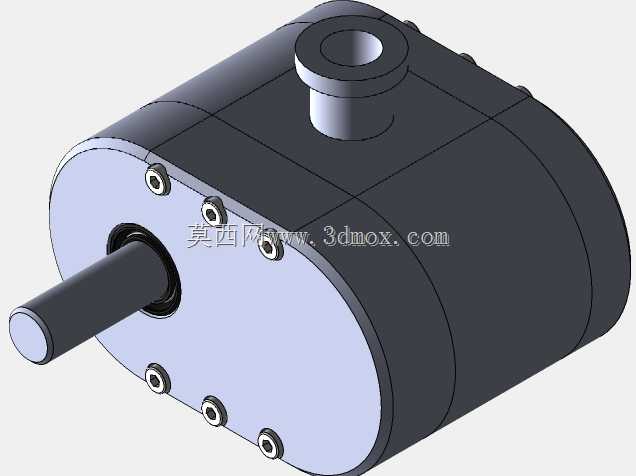

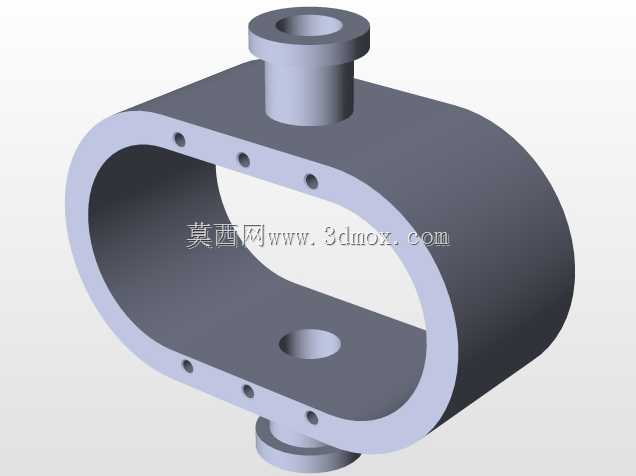

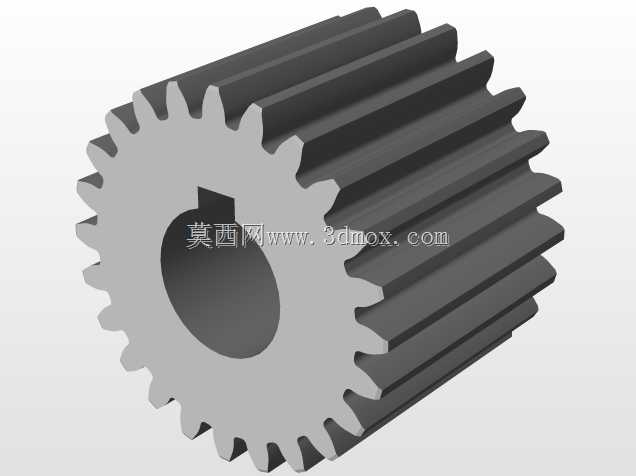

这款外啮合齿轮泵的三维结构，完全围绕液压系统的实际工况需求搭建，在机床液压站、工程机械供油回路、小型液压机具动力单元这类场景中，这类泵是核心的压力供油元件，负责将机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的压力油源。从结构设计逻辑来看，整体采用分体式端盖加泵体的圆柱型布局，输入轴从前端盖伸出，通过平键与外部动力源（电机或内燃机输出轴）连接，轴与端盖之间设置密封结构防止液压油泄漏，端盖与泵体的结合面通过周向均布的内六角螺栓实现紧固密封，保证泵腔的压力容腔密闭性。顶部设置的通油口为压力油出口，进油口通常布置在泵体侧下方（当前视角未完全展示），利用齿轮啮合时的容积变化完成吸油与压油过程：当主动齿轮带动从动齿轮转动时，轮齿脱开啮合的一侧容积增大形成负压，从油箱吸入液压油，轮齿进入啮合的一侧容积减小，将带压的液压油从出口压出，额定工作压力设定为2.5MPa，属于中低压液压动力元件范畴，适配多数常规小型液压系统的压力需求。在安装边界设计上，整体外形为圆柱型主体加伸出轴的结构，前端盖的螺栓孔分布圆直径、伸出轴的轴径与轴伸长度、顶部油口的连接螺纹规格都做了标准化适配，安装时可通过泵体底部的安装法兰或者抱箍结构固定在安装基座上，输入轴与动力源输出轴的同轴度需要控制在允许范围内，避免偏载导致轴封和轴承过早磨损。设计过程中重点考虑了齿轮副的啮合间隙、端盖与齿轮端面的轴向间隙控制，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会出现齿轮端面与端盖的摩擦磨损，降低泵的使用寿命，同时在端盖内部预留了轴承安装位，为齿轮轴提供径向支撑，保证齿轮转动过程中的同轴度，避免出现轮齿偏磨、卡滞的问题。这类齿轮泵相比其他类型的液压泵，结构简单、加工难度低、工作可靠性高，对油液的污染敏感度相对较低，在一些工况相对粗放、维护条件有限的场景中应用十分广泛，建模过程中完整还原了内部齿轮副、轴系、密封件、紧固件的装配关系，可直接用于液压系统的装配干涉检查、工况模拟演示以及后续的工程图转化。
