皮带传动摇臂锯结构三维设计

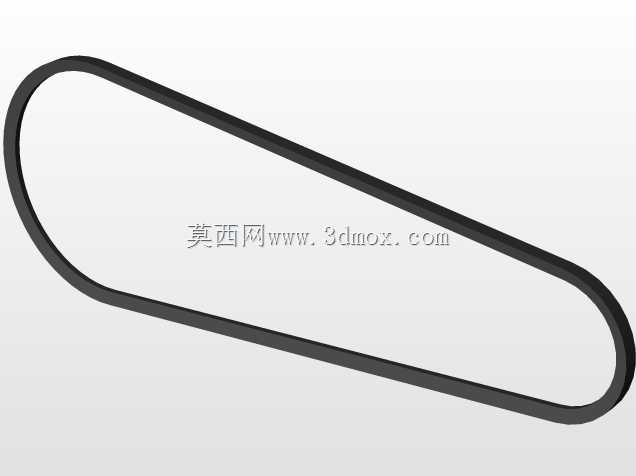

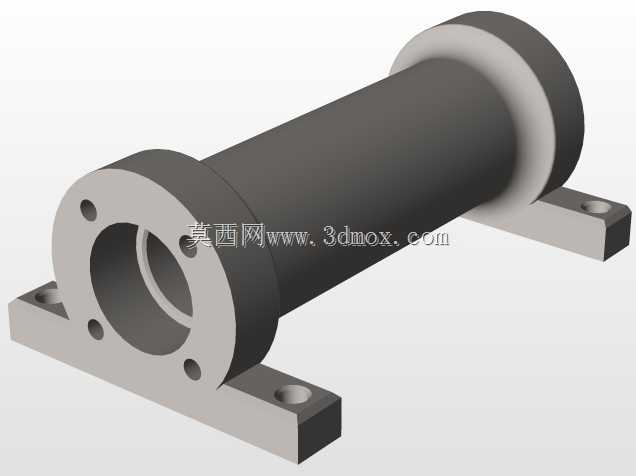

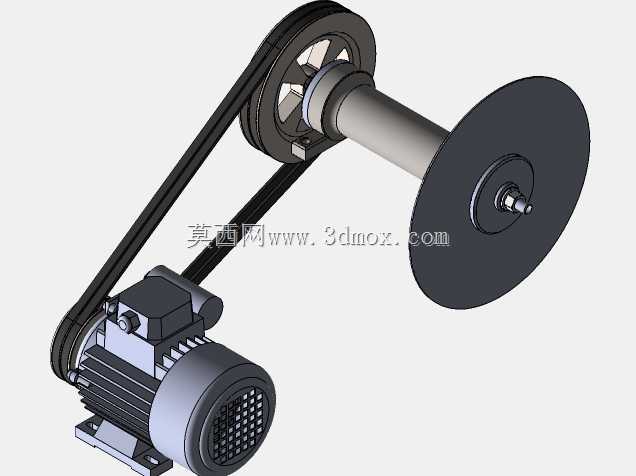

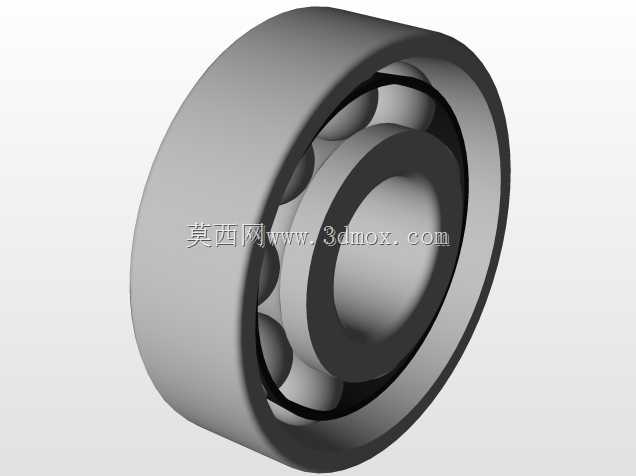

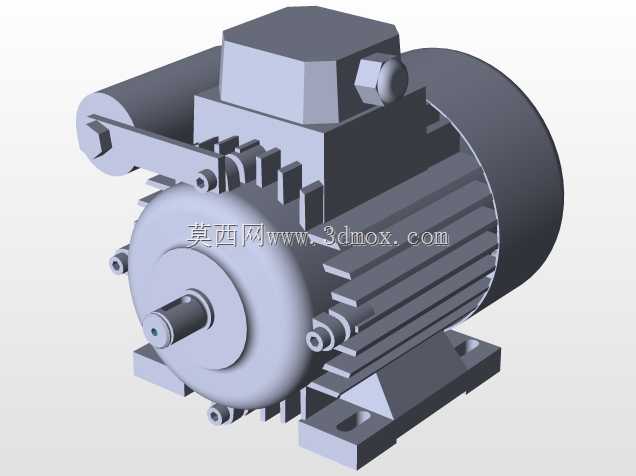

　　这款摇臂锯的整体结构围绕中小型工件的现场锯切需求搭建，核心采用异步电机搭配三角带传动的动力传递方案，区别于直连式锯切设备，带传动结构可在锯片遭遇硬点卡滞时通过皮带打滑实现过载缓冲，避免电机堵转烧毁，同时能通过带轮直径配比调整锯片的额定工作转速，适配不同材质工件的锯切线速度要求。从结构布局来看，电机卧式安装在设备基座侧端，通过两根平行三角带将动力传递至锯片主轴，主轴两端采用深沟球轴承做径向支撑，轴承座与摇臂主体采用一体式铸造结构，保障锯切过程中主轴的径向跳动量控制在合理区间，避免锯片偏摆导致的切口倾斜、锯片崩齿问题。

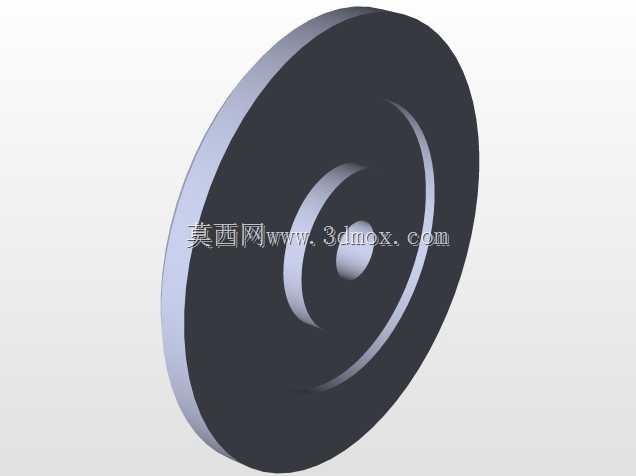

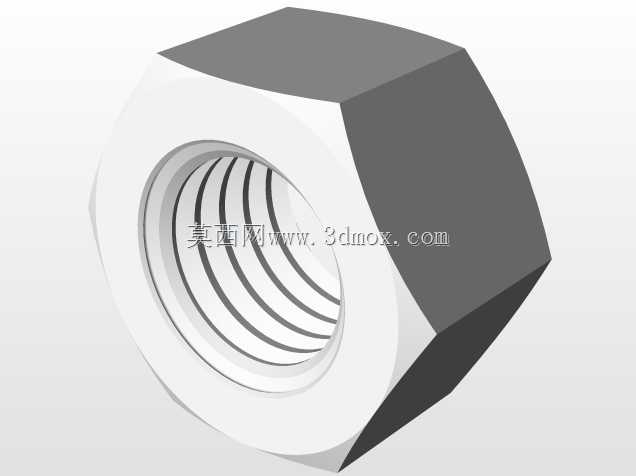

　　锯片侧安装有大直径法兰压盘，通过轴端锁紧螺母将锯片牢牢固定在主轴定位轴颈上，法兰压盘的平行度公差直接决定锯片的安装精度，设计时需保证两压盘贴合面的平面度不低于0.02mm，防止锯片夹紧后产生内应力变形。摇臂的回转支撑结构预留了足够的摆动角度范围，可实现横向跨距内的任意位置锯切，适配不同宽度的型材、棒料下料需求，基座上的安装孔位按照常见的车间工位安装基准设计，可直接固定在型钢焊接的工作台架上，也可搭配移动脚轮做成移动式现场作业设备。

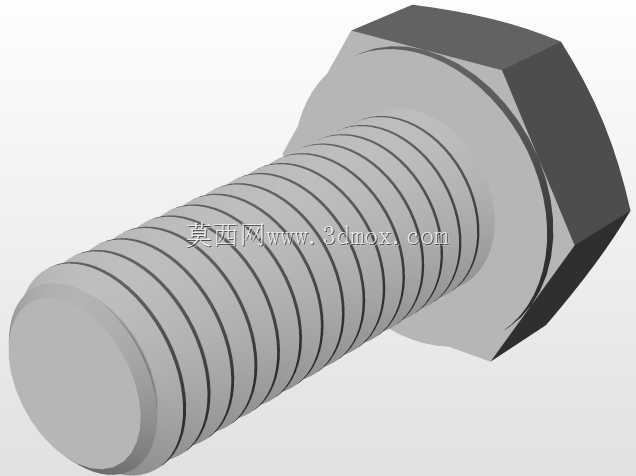

　　在设计细节上，电机安装座预留了腰型调节孔，可通过调整螺栓改变电机轴与主轴的中心距，实现三角带张紧度的调节，避免长期使用后皮带松弛导致的传动打滑、动力损耗问题；主轴外侧设计有防尘端盖，可阻挡锯切产生的金属碎屑、粉尘进入轴承腔，延长轴承的润滑维护周期；锯片的外侧预留了防护罩安装位，实际投产时可加装半圆形钢板防护罩，覆盖锯片非工作区域，避免操作过程中误触高速旋转的锯片，同时阻挡锯切碎屑飞溅伤人。从安装边界来看，设备整体横向跨度控制在常规工位的操作范围内，电机的接线盒位置朝向设备外侧，方便现场布线接入动力电源，主轴的中心高度按照人工操作的舒适高度设计，操作人员站立作业时无需过度弯腰或抬臂即可完成工件推送、锯切操作。

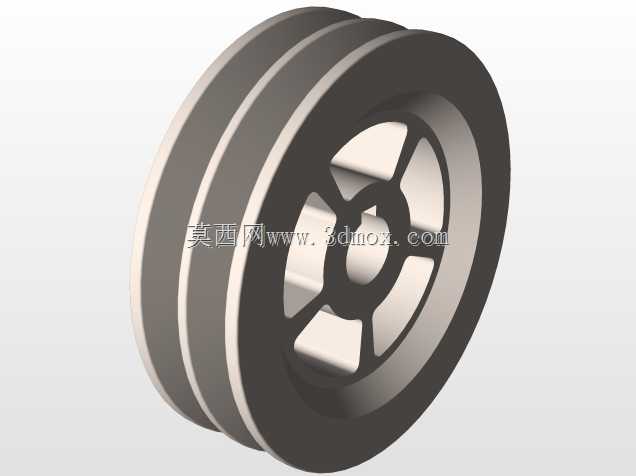

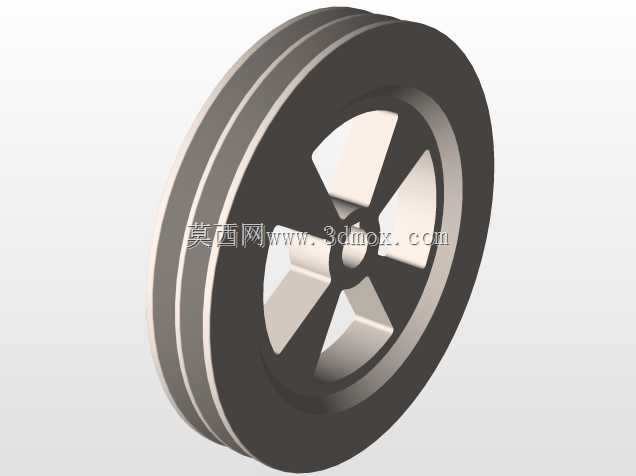

　　传动带轮采用辐板式结构，在保证结构强度的前提下尽可能降低转动惯量，减少电机启动时的惯性冲击，带轮的轮槽尺寸按照标准三角带的截面参数设计，保证皮带与轮槽的接触面积足够，动力传递效率稳定。这款结构的设计核心是在满足基础锯切功能的前提下，尽可能简化零部件结构，降低加工与装配难度，所有外购件如电机、轴承、三角带、锁紧螺母均采用国标通用规格，后期维护更换时无需定制特殊配件，适合小型加工车间、维修站点的日常下料作业使用，可完成圆钢、角钢、扁钢、小型铝型材等常见金属材料的切断加工，也可通过更换专用锯片实现硬质塑料、电木等非金属材料的锯切作业。
