电脑水冷散热循环储液冷却装置

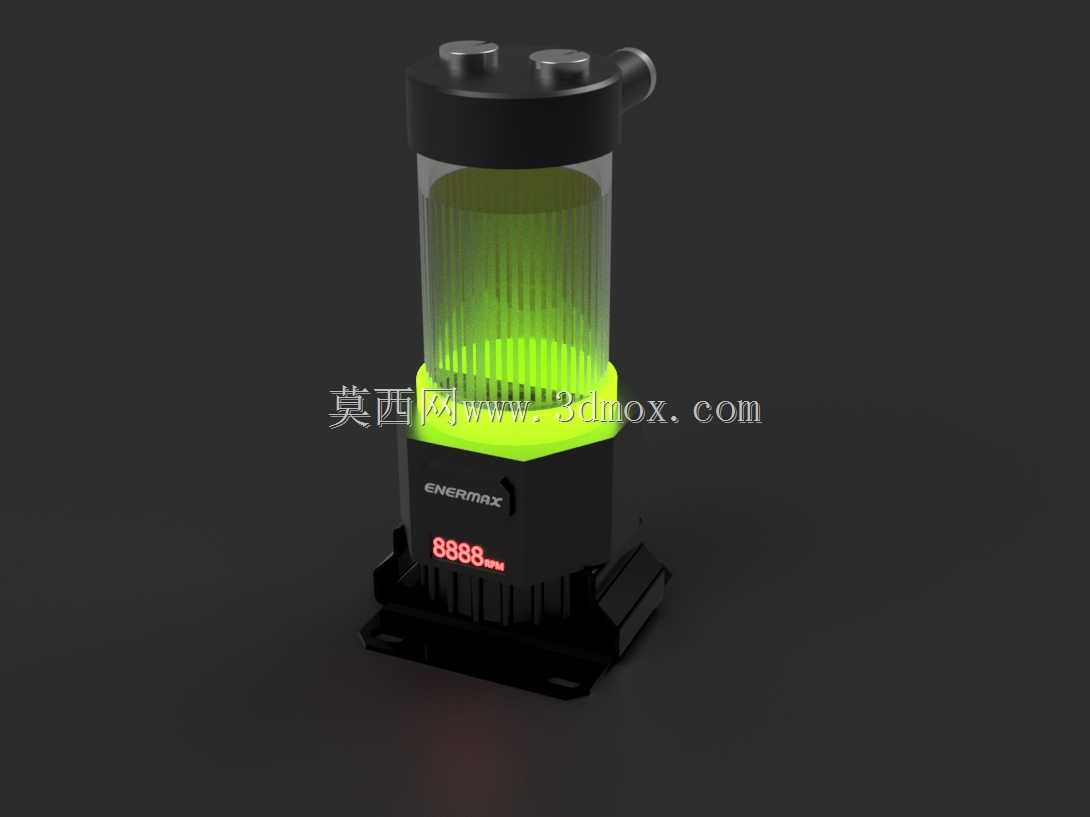

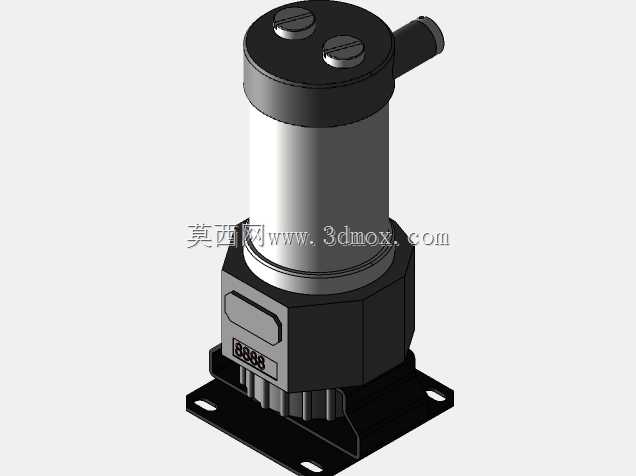

在桌面级高性能电脑的散热系统搭建中，一体式水冷的散热上限往往难以满足超频玩家、工作站级主机的长时间高负载散热需求，这类带温度数显、集成泵体的水冷储液装置，就是分体式水冷回路里的核心功能部件。做结构设计的时候，首先要考虑的是安装边界的适配性，这类200ml容量的储液装置，整体高度控制在常规ATX机箱的冷排位预留空间内，底座的安装孔位兼容主流120mm风扇位的固定孔距，不需要额外做机箱改造就能完成固定，底部的泵体集成结构省去了单独安装水泵的管路连接步骤，减少了回路漏液的风险点。从功能设计来看，透明储液舱采用高透耐压材质，既能直观观察冷却液的液位高度、判断回路内是否存在积气，也能配合内置的RGB灯效实现硬件外观的视觉展示，顶部预留的两个快拧接头位，分别对应回路的出液与回液路径，侧置的排气接头可以在加注冷却液后快速排出回路内的空气，避免气堵导致的泵体空转、散热效率骤降问题。装置下部集成的数显模块，可以实时读取冷却液的当前温度，用户不需要借助额外的测温软件就能直观掌握散热系统的工作状态，底部的散热鳍片结构可以辅助带走泵体工作产生的热量，避免泵体长时间工作出现过热降效。在实际应用场景中，这类储液一体泵不仅可以用在桌面电脑的分体水冷回路中，也可以适配小型激光雕刻机、迷你ITX工控主机这类空间紧凑、对散热稳定性要求高的设备冷却回路，设计时预留的安装余量可以适配不同厚度的冷排、不同走向的硬管/软管管路，储液舱的容量设计刚好满足单CPU+单显卡的回路冷却液容量需求，不会因为容量过大导致冷却液升温速度过慢、温控风扇频繁启停，也不会因为容量太小导致高负载下冷却液温度快速飙升，失去液冷的温度缓冲优势。做三维建模的时候，要重点还原快拧接头的螺纹尺寸、底座安装孔的中心距、储液舱的外径参数，这些尺寸直接决定了后续选型安装时的适配性，尤其是顶部接头的突出高度，要考虑到机箱侧板的闭合间隙，避免出现安装后侧板无法合拢的问题，数显模块的位置要避开主板的内存插槽、显卡供电接口的干涉区域，保证安装后所有硬件的插拔操作都不受影响。
