国际象棋兵棋子Creo参数化结构设计

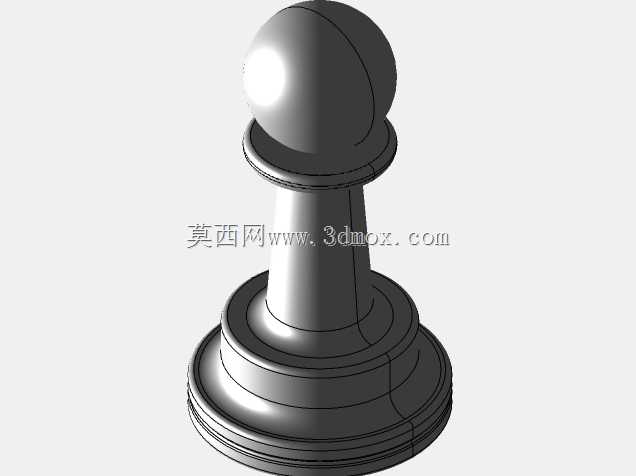

这款棋子的参数化建模逻辑，完全围绕棋类产品的实际使用场景搭建，首先考虑的是日常对弈中的握持手感与放置稳定性，底座采用多层阶梯式凸缘结构，最底层接触盘面的平面做了0.2mm的微倒角处理，既避免注塑或3D打印成型时的锐边毛刺，也能减少棋子在木质、亚克力棋盘上拖动时的表面刮损，底座直径控制在22mm，重量集中在下部三分之一区域，放置后抗倾倒角度可达28度，完全满足日常对弈中轻微碰动桌面不会倒伏的使用需求。中间柱身采用微收腰的锥面设计，柱身最细处直径10mm，刚好适配成年人手指捏持的受力区间，长时间持子移动不会产生硌手的触感，柱身与顶部球体、底座的衔接处都做了R2.5的圆角过渡，没有尖锐的棱角衔接，一方面是避免加工时的应力集中，不管是采用树脂3D打印、注塑成型还是金属压铸工艺，都能减少转角处的填充缺陷与成型收缩痕，另一方面也能降低日常使用中磕碰掉漆、边缘崩损的概率。顶部的球形棋头直径18mm，球面做了连续曲率的顺滑处理，没有拼接棱线，不管是做哑光磨砂还是亮面抛光的表面处理，都能获得均匀的外观质感，同时球形顶面也预留了足够的字符雕刻区域，可根据不同棋子的标识需求，直接在参数表中调整字符深度、字号大小，无需重新构建曲面结构。整个模型的参数化关联逻辑做了全尺寸约束，所有结构尺寸都绑定到基础参数表中，调整底座直径、棋头大小、柱身高度时，所有过渡圆角、衔接曲面都会自动更新匹配，不会出现曲面破面、特征失效的问题，可快速衍生出不同尺寸规格的全套象棋棋子，适配儿童益智棋具、旅行便携棋具、专业赛事标准棋具等不同场景的尺寸需求。建模过程中严格遵循对称结构的中心基准约束，所有特征都以中心轴线为基准阵列或镜像，保证棋子的周向圆跳动公差控制在0.1mm以内，旋转放置时不会出现偏心晃动的问题，同时模型的壁厚做了均匀化处理，若采用中空注塑工艺，整体壁厚保持2mm均匀分布，不会出现壁厚不均导致的成型缩孔、表面凹陷问题，若采用实心金属加工，也可直接通过参数调整去掉内部中空特征，直接生成实心加工模型，无需二次修补结构。
