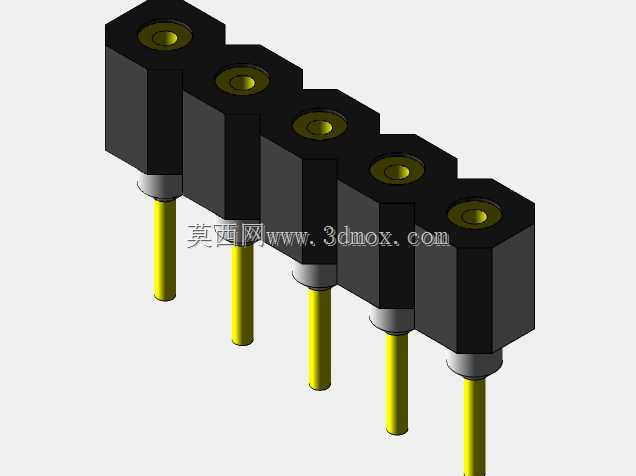

五联直插式圆形接线端子连接器结构

这类五联直插式接线端子常应用在工业控制板卡、小型电源模块、传感信号采集回路的板端连接场景中，核心作用是实现多路线缆与PCB板之间的可拆卸式电气连通，避免直接焊线带来的后期维护拆换困难问题，在低压直流信号传输、小电流供电回路中使用频率极高。从结构设计来看，五个独立的端子单元采用等间距并排拼接的一体式基座设计，黑色绝缘基座采用工程塑料注塑成型，每个单元上部预留内凹的圆形接线孔，孔内嵌装导电铜套，下部伸出圆柱形金属插针，插针根部带有环形限位台阶，插装到PCB对应焊盘孔时，台阶面可贴合PCB板面控制插装深度，避免过插导致基座顶起或插针穿出过长影响背面元件布局。设计过程中优先考虑了绝缘隔离性能，相邻端子的导电部件之间通过基座的塑料隔层完全分隔，爬电距离满足低压电控设备的安全间距要求，不会出现相邻回路短接的风险；插针与上部铜套采用一体式冲压导通结构，减少接触电阻，避免长期使用后接触部位氧化发热的问题。安装边界方面，整体为长条形规整结构，五个端子的插针中心距保持统一标准间距，适配常规万用板、定制PCB的孔位排布，基座的宽度、高度尺寸紧凑，不会占用过多板上布局空间，插针直径适配常规焊盘孔径，过波峰焊时可保证焊锡均匀爬升形成可靠焊点。上部接线孔采用侧面锁紧或顶部顶丝锁紧的常规接线结构，可直接剥线插入后锁紧，无需额外压接冷压端子，现场接线效率较高，同时绝缘基座的棱角做了小圆弧过渡处理，避免装配过程中划伤操作人员手指或相邻线材绝缘层。在实际选型使用时，这类多联端子可根据需要的回路数裁剪对应单元数，本次建模的五联结构适配五路信号或供电的连接需求，插针长度兼顾了板厚与焊接余量，基座底部与PCB板面预留微小间隙，避免焊接时助焊剂残留堆积在基座与板面之间造成绝缘隐患，整体结构完全符合板装直插端子的常规设计规范，可直接用于相关电控产品的结构设计参考、板卡布局干涉检查以及装配工艺模拟。
