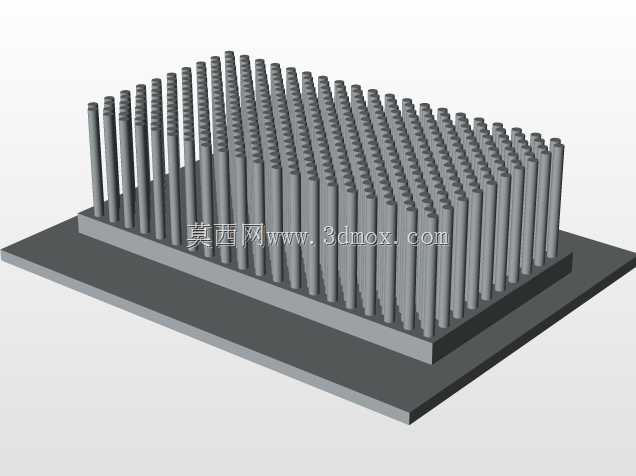

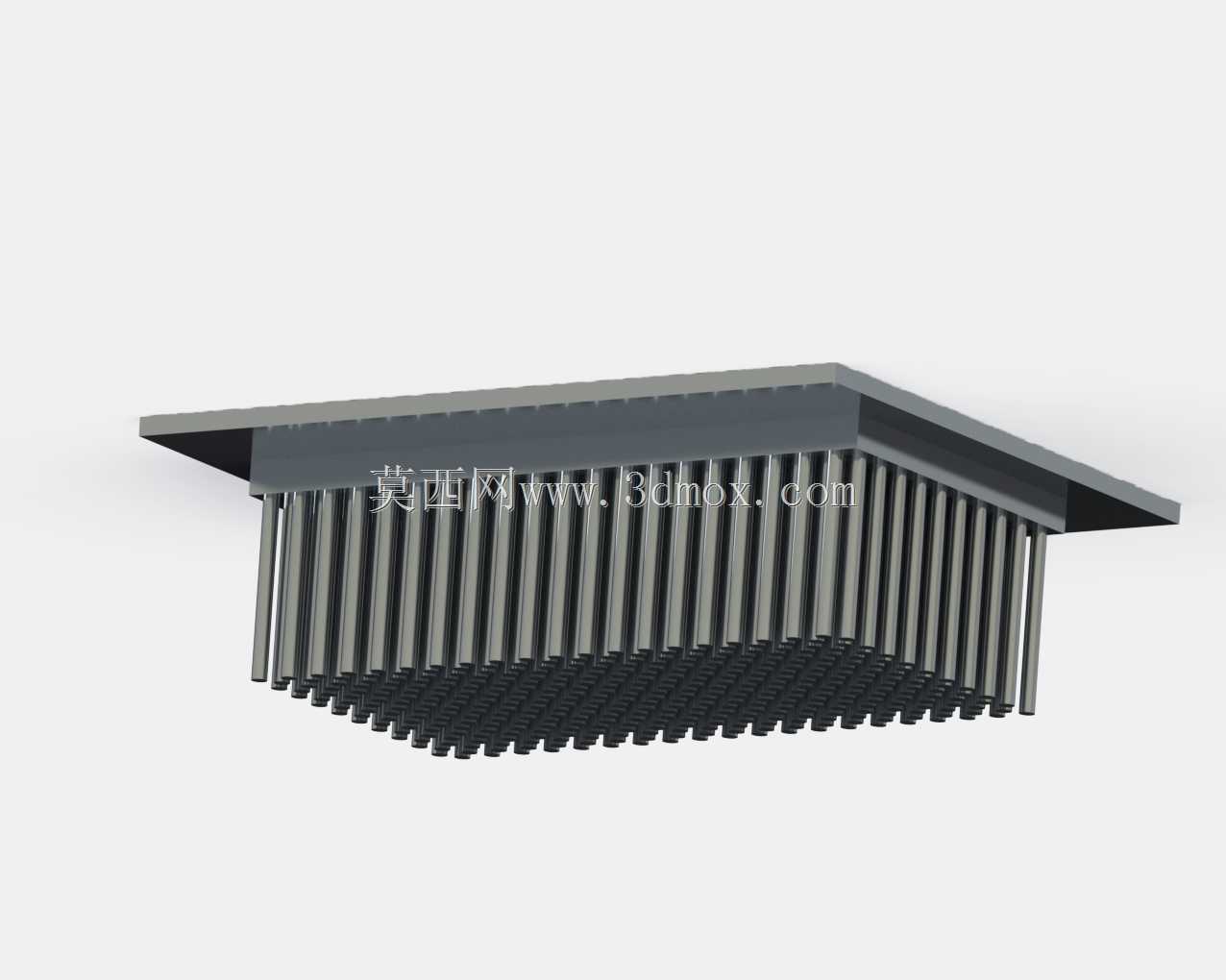

针柱式铝合金散热构件三维结构设计

这款针柱式铝合金散热构件，主要面向高功率密度电子器件、功率模块、小型工控主板的被动散热场景，在无强制风冷的密闭工控机箱、户外通讯终端、LED驱动电源舱这类对散热可靠性要求高、运维空间有限的工况下，能够持续将发热元件的工作温度控制在额定阈值内，避免因热量堆积导致的元器件性能衰减、寿命缩短问题。从结构设计逻辑来看，整体采用一体化铝挤成型后精加工的工艺路径，顶部为平整的安装基准面，加工时严格控制平面度公差，保证与发热源接触面的贴合率，减少接触热阻，安装面预留的固定孔位可适配常规功率器件的安装孔距，兼容M3、M4规格的固定螺丝，安装边界可覆盖边长40mm至120mm区间的方形发热面，无需额外定制转接板即可完成装配。底部密集排布的圆柱形针柱是核心散热结构，区别于常规片状鳍片，针柱结构在多方向气流环境下都能形成有效对流通道，即便机箱内气流方向杂乱无章，也不会出现鳍片间气流短路、散热效率骤降的问题，每根针柱的直径、排布间距都经过热仿真迭代，在有限的高度空间内最大化拓展散热表面积，同时控制整体重量，避免对电路板造成过大的承重负荷。针柱与顶部基板的过渡位置采用小圆角衔接，既可以消除铝挤成型时的应力集中点，提升结构强度，避免运输、装配过程中针柱受外力磕碰断裂，也能减少热流传递过程中的阻力，让基板吸收的热量更顺畅地传导至每根针柱表面。在实际选型适配时，需要注意发热元件的热功耗与该散热构件的热阻匹配关系，当发热源持续热功耗在15W以内时，依靠自然对流即可满足散热需求，若热功耗超过20W，可搭配小型轴流风扇形成强制对流，进一步提升散热余量。整体结构无拼接焊缝、无额外组装部件，长期使用不会出现结合面松动、接触热阻上升的问题，适配工业场景下长周期免维护的使用要求，建模过程中对所有安装尺寸、针柱排布公差都做了参数化设置，设计人员可根据实际使用场景的空间限制、热功耗需求，快速调整基板尺寸、针柱高度与排布密度，大幅缩短散热结构的二次开发周期。
