嵌入式滑动摇臂式电子开关结构设计

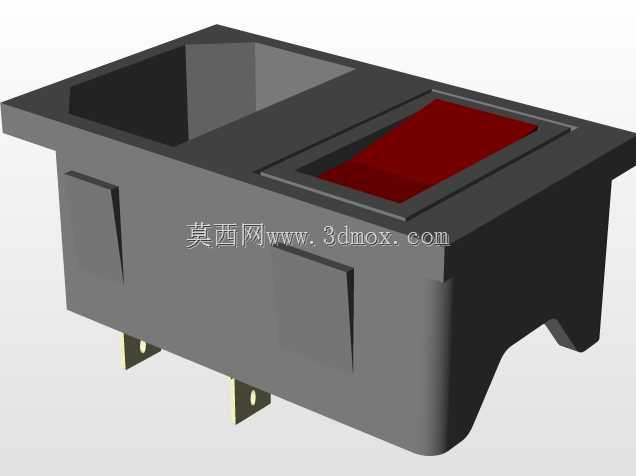

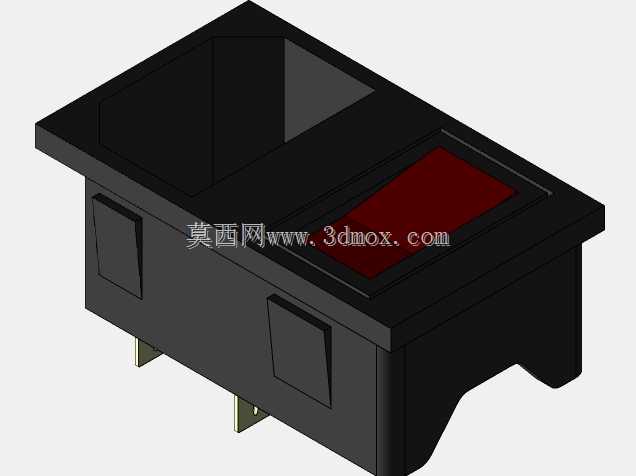

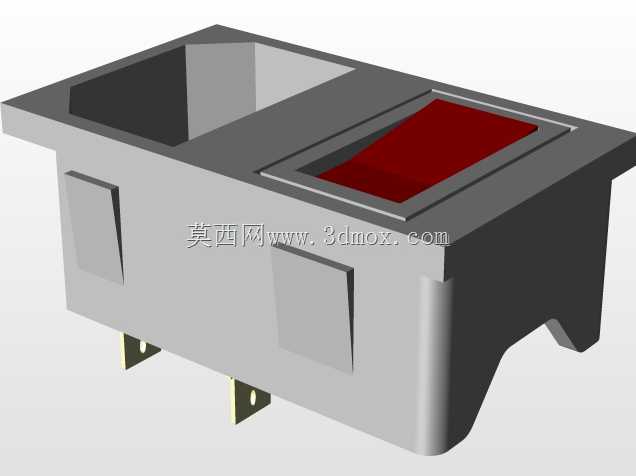

这类滑动摇臂开关常被用在小型工控设备、桌面型电子仪器、小家电的控制面板上，作为电路通断、功能档位切换的执行元件，相比普通平拨开关，摇臂结构的操作力矩更适中，用户拨动时的反馈感更清晰，不会出现轻触误触发的问题。从结构设计来看，主体采用阻燃黑色工程塑料外壳，顶部预留嵌入式安装的法兰边，安装时直接卡入面板预先开好的矩形开孔即可，两侧的弹性卡扣能直接卡紧面板内壁，不需要额外打螺丝固定，装配效率很高，适合批量生产的整机装配场景。开关底部伸出的插针采用标准间距设计，可直接对应PCB板上的焊盘孔，过波峰焊就能完成固定，不需要额外接线，能减少装配环节的人工成本。内部滑动接触片采用弹性铜材，表面做镀银处理，能降低接触电阻，避免长期使用后出现接触不良的问题，摇臂的转轴位置做了限位结构，拨动时的行程固定，不会出现过拨损坏内部触点的情况。安装边界方面，法兰边的厚度控制在1.2mm，适配市面常见的0.8-1.5mm厚度的设备面板，嵌入面板后的主体部分深度刚好适配常规薄型设备的内部空间，不会和内部的PCB板、其他元件产生干涉。红色的拨块位置做了防滑纹理，即便操作人员戴薄手套也能顺利拨动，拨块的颜色和黑色外壳形成明显色差，设备运行时用户能快速识别当前开关所处的档位状态。设计时还考虑了日常使用的防误碰需求，摇臂的拨动阻尼做了针对性调校，既不会因为设备运行的振动出现自行移位，也不会让操作人员拨动时需要用太大的力。外壳的接缝位置做了错位止口结构，能阻挡日常使用时的灰尘、少量溅水进入开关内部，提升元件在普通工业场景下的使用寿命，底部插针的位置做了防呆设计，反向无法插入PCB焊盘，能避免生产环节的装配错误。
