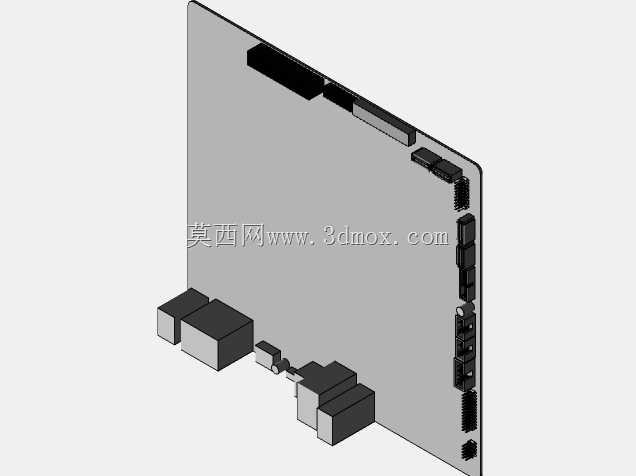

带WATHER块的电脑主板结构设计

在桌面级计算机硬件装配、定制化水冷主机搭建的实际场景中，主板作为核心承载部件，其结构设计直接决定整机的硬件兼容性、散热布局合理性与安装维护便捷性。这款带WATHER块的主板结构，在常规ATX主板的布局基础上，整合了水冷散热模块的预装固定位，适配高端DIY装机、小型工作站硬件配置的使用需求，能够为CPU供电模块、核心芯片组提供更直接的液冷散热通路，减少风冷散热带来的机箱内部风道占用，适配紧凑式机箱的硬件排布要求。从设计思路来看，建模过程中优先明确了主板的安装边界尺寸，严格遵循标准机箱的铜柱固定孔位排布，确保板体边缘不会与机箱侧板、电源仓、硬盘架产生安装干涉，板载接口区域的凸起高度、接口排布间距完全符合通用外设的插拔空间要求，避免出现接口间距过窄导致大体积插头无法同时接入的问题。板上集成的WATHER块固定位做了沉台处理，水冷头安装后不会与板体表面的电容、电感元件产生挤压，水冷管路的走管空间预留充分，在板体边缘区域避开了内存插槽、PCIe扩展卡的安装区域，不会出现安装水冷管后阻碍内存插拔、显卡安装的情况。板体上的各类元件排布做了分层避让，供电模块的散热块高度控制在统一区间，既保证散热接触面积，也不会与侧吹式风冷散热器、机箱顶部冷排产生空间冲突。在实际装机应用中，这类整合水冷固定位的主板结构，能够减少装机时的水冷配件适配工作量，建模时还原的板载元件高度、接口位置、固定孔位参数，可直接用于机箱结构验证、水冷管路布局模拟、整机装配干涉检查，帮助结构设计人员在定制机箱开发、整机方案设计阶段提前排查安装冲突，减少实物打样的调整成本。建模过程中对板体边缘的倒角处理、接口处的加强筋结构都做了还原，能够准确反映主板实际安装时的受力情况，在做机箱抗震设计、运输包装设计时，可直接基于该模型做跌落仿真、装配间隙校核，确保硬件在运输、使用过程中不会因为结构间隙不足出现板体变形、元件磕碰的问题。
