带移动底座的多自由度抓取机械臂结构

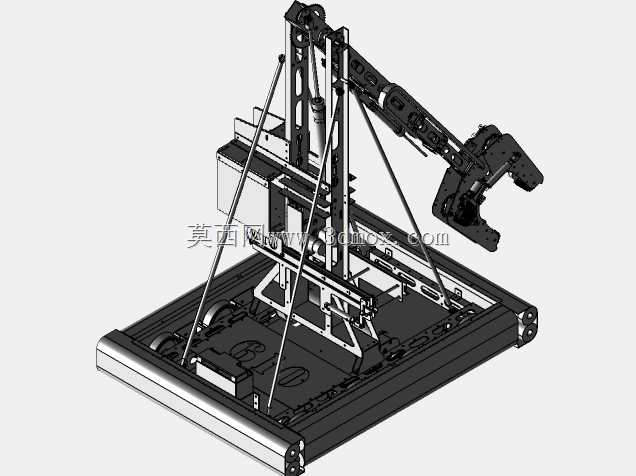

这款带移动底座的多自由度抓取机械臂，在设计之初就瞄准了实验室物料转运、轻型工件上下料、教学实训演示这类对部署灵活性有要求的场景，没有采用重型工业机械臂的大刚性铸件结构，反而用铝型材搭建底座框架，既控制了整体自重，也方便后期根据实际工位需求拓展安装传感器、物料托盘这类附加组件。从结构布局来看，底座采用矩形铝型材拼接的框架形式，底部预留了脚轮安装位，不需要额外做地基固定，就能在平整的车间地面、实训台区域灵活推移换位，框架内部预留了电气元件、驱动模块的安装空腔，走线可以顺着铝型材的槽道布置，避免外部走线剐蹭工件或者人员。臂体部分没有追求过长的伸展半径，而是在垂直升降段加了斜向支撑杆做结构补强，抵消大臂伸展时产生的倾覆力矩，毕竟这类轻型臂的负载大多在五公斤以内，斜撑的存在不需要额外加厚臂身板材就能满足刚性要求，还能降低臂体运动时的抖动幅度。关节部分采用串联式布局，从底座的回转支撑、垂直升降滑台，到大臂俯仰关节、小臂回转关节，再到末端的夹爪开合机构，每个关节的运动范围都做了机械限位设计，避免调试时运动超程碰坏周边设备，末端夹爪采用平行开合的结构形式，夹持面预留了防滑垫安装槽，可以根据抓取工件的材质更换橡胶、聚氨酯或者金属夹持块，适配不同表面特性的工件。安装边界上，底座的长宽尺寸控制在小型工位可容纳的范围，不需要占用大面积的安装空间，臂体完全收拢时的整体高度低于常规车间隔断高度，推移换位时不会碰到顶部的管线桥架，臂体最大伸展半径覆盖底座周边一米左右的操作范围，刚好适配单工位的上下料、物料分拣需求，不需要额外增加臂长带来不必要的刚性损耗。设计过程中特意将驱动元件的安装位置做了下沉处理，把较重的驱动模块尽量布置在靠近底座的位置，降低整体重心，提升臂体运动时的稳定性，臂身的连杆部分采用镂空减重设计，在保证结构强度的前提下减少运动惯量，让关节驱动的响应速度更快，定位精度更易控制。这类结构的机械臂不需要复杂的安装调试，接通气源和控制信号就能投入使用，既可以作为实训设备帮助学习者理解串联机械臂的运动原理，也能在轻型生产工位承担重复性的抓取转运工作，替换人工完成简单的上下料动作。
