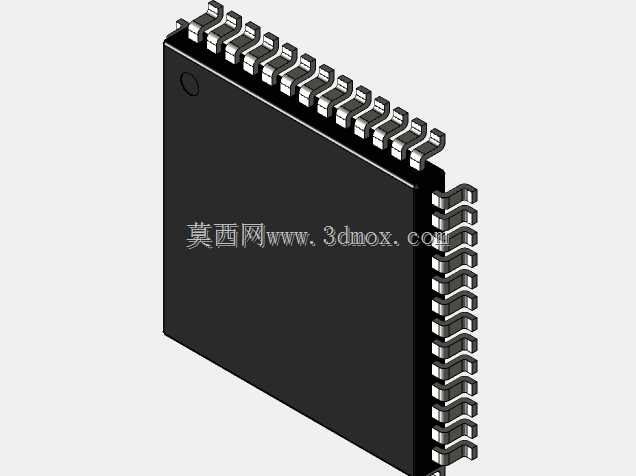

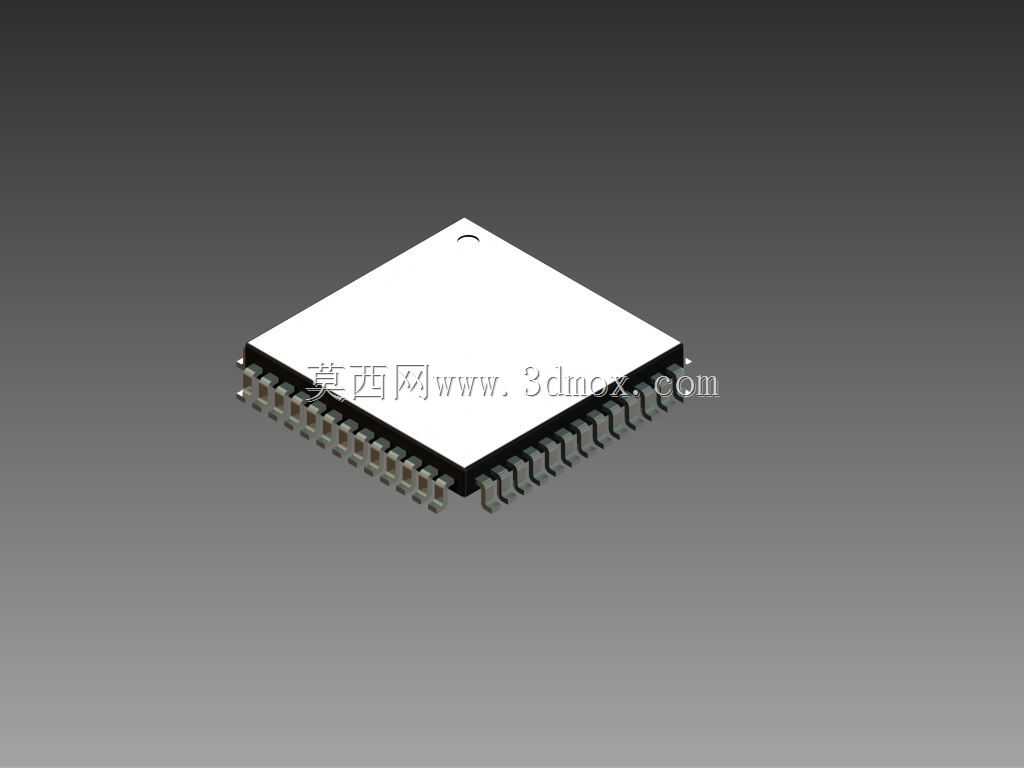

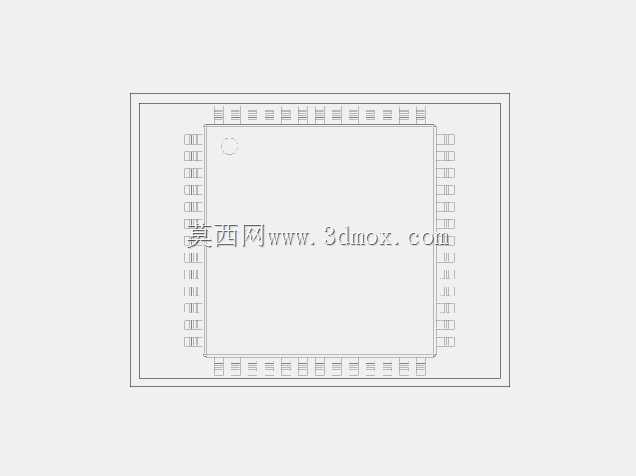

52针方形扁平封装集成电路三维结构

在工业控制板卡、消费电子主板、车载电控单元的PCB布局环节，这类52针方形扁平封装的集成电路是板级电路设计里极为常见的核心载件，承担着信号运算、逻辑控制、数据传输处理的核心作用，小到家用智能设备的主控板，大到工业自动化设备的控制模块，都能见到这类封装器件的身影。做板级结构设计时，首先要卡准器件的安装边界，这类器件采用四边出脚的鸥翼型引脚设计，引脚沿封装本体四个侧边等距排布，建模时需要严格对齐引脚的中心间距、引脚伸出本体的长度、引脚弯折后的成型高度，避免后续做PCB封装匹配时出现引脚对位偏差，导致SMT贴片过程中出现虚焊、连锡的生产问题。从设计思路上看，这类封装的本体采用方形塑封结构，顶部预留的定位标记点是SMT生产时的视觉对位基准，建模时需要准确还原标记点的位置与尺寸，方便生产环节的视觉识别设备抓取定位。器件本体的厚度、引脚焊接面距离PCB板面的高度都有严格的尺寸约束，建模时要考虑到器件下方的走线空间，很多高密度板卡会在这类封装本体下方布设表层信号线或者放置0402封装的小型阻容元件，要是本体高度建模偏差，就会导致元件装配时出现干涉，直接造成整板装配失败。实际选型适配时，还要注意引脚的共面度参数对应的结构特征，三维模型里要还原每个引脚的成型角度，确保引脚末端的焊接面处于同一平面，匹配SMT贴片的钢网开孔设计要求，避免因引脚高度差导致的焊接不良。不同于BGA类底部出球的封装，这类四边引脚的封装在做结构干涉检查时，除了要关注垂直方向的安装空间，还要注意器件周边的元件布局距离，预留出返修时热风枪的操作空间，建模时可以适当标注出器件的禁布区范围，给后续PCB布局的工程师提供明确的结构参考。做这类器件的三维建模时，不需要还原内部的晶圆结构，重点要把外部的装配特征做准确，包括塑封本体的边角倒角、引脚的截面尺寸、定位标记的形状位置，这些细节直接影响到整板虚拟装配的干涉检查准确性，很多新手建模时容易忽略引脚的弯折弧度，把引脚做成直片状，会导致装配检查时误判引脚和周边元件的距离，实际生产中就容易出现元件碰撞的问题。在通讯接口模块、电机驱动板、嵌入式核心板的设计中，这类52针的集成电路常作为主控或者接口转换芯片使用，模型的准确程度直接影响到结构设计阶段的评审效率，精准的三维模型可以让结构工程师在设计阶段就完成所有装配干涉的排查，减少后期打样的改板次数，缩短整个产品的开发周期。
