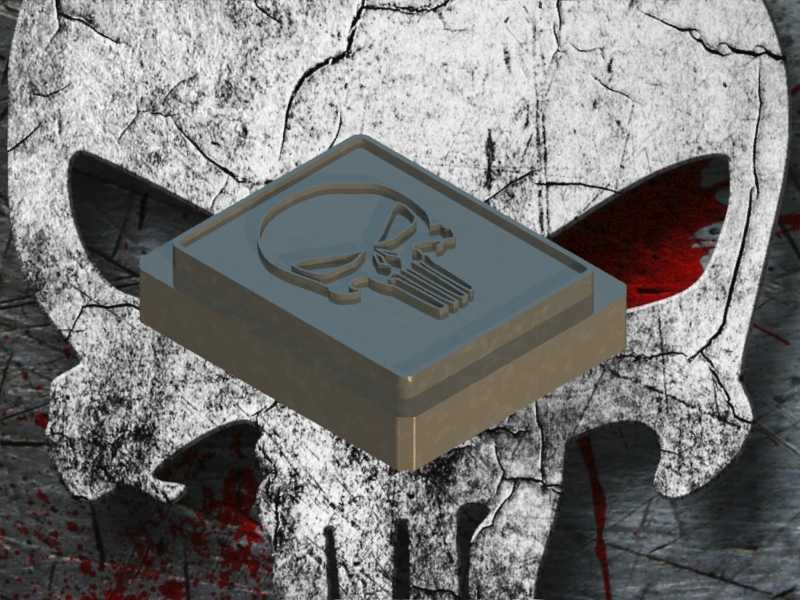

惩罚者主题浮雕冲压成型工装结构

　　这套冲压成型结构主要面向薄金属板材、软质合金片材的表面浮雕压印作业场景，适配小吨位开式压力机的安装接口，可直接固定在常规工作台面完成装夹，无需额外定制转接底座。从实际应用场景来看，这类带主题浮雕的冲压结构多用于文创五金配件、个性化装饰铭牌、户外装备标识件的批量压制成型，区别于普通平面冲裁模具，其核心功能是在板材表面形成具有固定深度的立体凹凸纹理，压印后的图案边缘清晰，浮雕曲面过渡顺滑，无褶皱、开裂等冷冲压常见缺陷。

　　设计过程中首先考虑的是冲压受力的均匀性，整个模体采用方正的块式基座结构，基座边缘做了小尺寸倒角处理，既避免安装时锐边划伤操作人员，也能减少合模过程中边角应力集中导致的模体崩损。浮雕成型区域设置在模体中心位置，合模时压力机的施压中心与图案形心完全重合，避免偏载导致的局部压力不足，保证浮雕各个位置的压印深度一致。图案部分的凹凸落差控制在1.2mm范围内，针对0.5-1.5mm厚度的铝板、冷轧钢板、黄铜片等常用压印材料，这个落差既能保证立体视觉效果，又不会因为拉伸量过大导致板材背面出现明显凸起或正面开裂。

　　模体的安装边界尺寸适配常规160mm行程的小吨位压力机，闭合高度控制在120mm区间，上下模的导向采用模体自带的止口定位结构，无需额外加装导柱导套，降低了工装的制造成本，同时缩短了换模调试的时间，适合小批量多品种的文创五金件生产场景。成型面的曲面过渡全部采用R0.3-R0.8的圆角衔接，没有尖锐棱角，一方面是冲压过程中材料流动更顺畅，减少材料在模腔内部的卡滞，另一方面也能提升模具的使用寿命，避免尖锐棱边在反复冲压过程中出现崩口。

　　从实际使用的角度出发，这套结构的下模基座预留了通用的T型槽安装位，可直接配合压力机工作台的T型螺栓完成固定，上模柄采用标准直径规格，适配绝大多数小吨位压力机的滑块装夹孔，无需额外加工转接件。压印作业时，板材放置在下模的定位挡边之间，定位挡边高出下模表面2mm，可快速完成板材的位置对齐，单件压印的作业节拍可控制在3秒以内，满足小批量生产的效率要求。针对浮雕图案的细节部分，设计时特意将图案的窄缝位置做了加宽处理，最小成型宽度不小于1.5mm，避免冲压过程中材料无法填充到细小模腔内部，导致图案细节缺失，同时也方便后续的模腔清理，减少压印过程中金属屑卡在模缝里造成的工件表面压痕。

　　不同于常规的工业冲压件工装，这类主题浮雕冲压结构在保证成型精度的前提下，也兼顾了模体本身的加工工艺性，整个成型面可采用三轴数控铣削一次加工完成，无需电火花工序，大幅降低了工装的制造周期与成本。模体材料选用常规的冷作模具钢，淬火硬度控制在HRC52-56区间，既有足够的耐磨性满足批量生产需求，也有一定的韧性，避免压印过程中受冲击出现开裂。在实际调试过程中，针对不同厚度的板材，可通过调整压力机的滑块下行深度来控制浮雕的压印深度，无需更换模具，适配0.3mm到2mm厚度范围内的多种软质金属材料，甚至可以用于皮革、硬质PVC片材的表面压花作业，拓展了工装的使用范围。
