翻盖式多工位检测试剂收纳盒结构设计

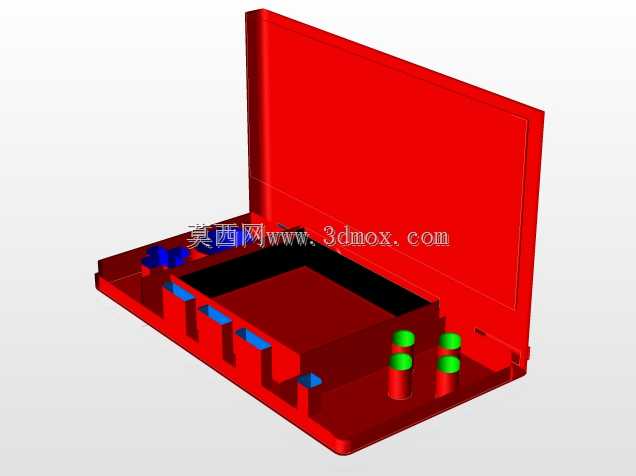

这款翻盖式收纳结构主要面向实验室快速检测场景、现场快检作业环节设计，用来规整存放不同规格的检测试剂管、采样拭子以及配套检测卡，避免零散配件在转运、使用过程中出现磕碰混淆、遗失污染的问题。从实际使用需求出发，结构采用上下翻盖的一体式壳体设计，上盖与下盒体通过侧边的铰接位连接，开合角度可适配常规操作时的取件视角，不需要额外支撑结构就能保持开启状态，减少现场操作时的额外动作。下盒体的内部腔体做了分区布局，靠近铰接侧的大尺寸矩形凹槽用来放置片状检测卡，凹槽深度匹配检测卡厚度，放入后不会因为盒体倾斜出现滑出移位；沿盒体长度方向排布的多组条形卡槽，用来固定采样拭子的杆身，卡槽侧边做了小尺寸的蓝色限位凸台，凸台高度刚好卡住拭子杆的直径区间，取放时不需要过大的按压力度，同时转运过程中不会出现窜动；靠近盒体开合侧的四个圆柱形放置位，用来竖立存放试剂管，每个放置位底部做了承托凸台，管壁位置设置绿色的弹性卡点，卡点的过盈量控制在0.2mm区间，既能固定不同管径的小型试剂管，也不会因为卡接过紧导致取管时试剂洒出。整体壳体采用薄壁塑料件的设计思路，壁厚均匀控制在1.8mm，所有转角位置都做了R1.5的圆角过渡，避免注塑成型时出现应力集中、缩痕缺陷，同时也减少使用过程中尖锐边角划伤操作人员的风险。安装边界方面，整体外形的长宽尺寸适配常规的便携包内隔层，闭合后的整体高度不超过35mm，可以直接放入标准尺寸的外勤作业包，不需要额外定制收纳包具。盒体闭合后，上盖内面与下盒体的各个存放位顶面预留0.5mm的间隙，不会因为盖合挤压到内部存放的试剂管、检测卡，同时侧边的卡扣位可以在闭合后实现锁止，避免搬运过程中盒盖意外翻开导致配件洒落。在结构细节上，各个卡槽、放置位的尺寸公差按照塑料件的MT5级精度设计，不需要后续二次加工就能满足常规配件的存放适配要求，铰接位的转轴采用一体成型的塑料转轴，不需要额外加装金属销轴，减少装配工序，同时也能满足上千次开合的使用寿命要求，适配快检场景下高频次开合的使用需求。
