西门子小型逻辑控制模块三维结构

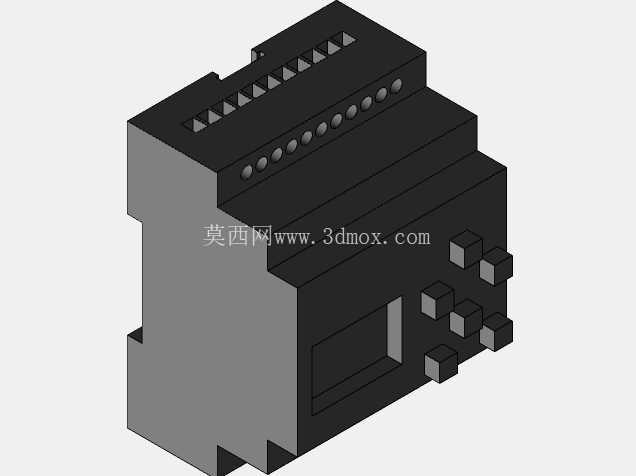

这款小型逻辑控制单元的三维结构还原，完全围绕工业现场的实际安装与接线需求搭建，做结构设计的时候最先考虑的是柜内安装的兼容性，整体采用标准DIN导轨安装的卡扣式底座结构，主体外壳做了阶梯式分层设计，上层区域预留整排接线端子位，端子排布按照工业接线习惯做了等间距划分，每个端子旁预留了标识刻印的平面，方便现场运维人员做线号标记，避免接线错序。正面下半区域排布的状态指示灯与扩展接口，完全贴合实际运维的操作视角，指示灯做了内凹式的结构设计，避免日常积灰遮挡显示，同时突出的接口位做了防呆倒角，外接扩展模块的时候不需要反复对位就能快速插接。

从实际应用场景来看，这类控制模块多用于小型自动化设备的逻辑控制，比如小型输送线的启停逻辑、单机设备的动作时序控制、小型工装的信号采集与输出，不需要搭建大型PLC系统的场景下，这类紧凑型模块可以直接安装在设备旁的小型接线盒内，或者集成在设备本体的电气仓里，节省柜内安装空间。做三维建模的时候，特意还原了外壳的散热筋结构，在模块两侧的壳体上做了细微的凸起筋位，既可以增强壳体的结构强度，避免安装受力导致外壳变形，也能在模块长时间运行的时候增加散热面积，降低内部电路板的工作温度。

安装边界的尺寸把控上，整体宽度适配标准35mmDIN导轨的安装卡槽，底座的卡扣做了弹性让位的结构细节，安装的时候只需要将模块上沿卡在导轨上沿，下沿按压就能自动卡紧，拆卸的时候用一字螺丝刀撬动卡扣下方的让位槽就能快速取下，不需要额外的固定螺丝。接线区域的上方预留了线槽走线的空间，模块顶部距离柜内走线槽的最小安全距离按照电气安全规范做了预留，避免接线的时候线缆过度弯折导致绝缘层破损。正面的接口排布做了分区设计，输入接口与输出接口分两侧排布，中间做了凸起的隔离筋，避免接线的时候输入输出线缆互相干扰，同时接口的引脚间距符合通用工业接插件的标准尺寸，替换同类型模块的时候不需要重新加工接线端子。

结构细节上，外壳的合模线位置做了弱化处理，三维模型里还原了壳体上下盖的卡扣连接结构，没有外露的固定螺丝，整体外观整洁，同时壳体的边角都做了R2的圆角处理，避免安装的时候划伤操作人员的手部。模块底部的导轨卡扣做了限位凸台，卡入导轨之后不会出现左右窜动的情况，即使设备运行有轻微振动，模块也能保持固定位置不会偏移。状态指示灯的位置刚好对应正面的斜切视角，操作人员站在设备前方不需要弯腰就能清晰看到每个通道的运行状态，指示灯的透光孔做了沉台设计，透光件安装之后和外壳表面齐平，不会积灰也不会因为外力碰撞导致透光件脱落。

从设计思路来说，整个结构完全服务于工业现场的易用性，没有多余的装饰性结构，每一处凸起、凹槽、倒角都对应实际的安装、接线、运维需求，比如外壳侧面的凹槽是为了多个模块并排安装的时候预留手指抓取的空间，拆卸单个模块的时候不需要撬动相邻的模块；顶部的端子防护盖做了铰接结构，三维模型里还原了防护盖的转轴卡位，接线的时候可以将防护盖翻开，接线完成之后盖上防护盖，避免灰尘或者金属碎屑落入端子排导致短路。这类紧凑型控制模块的三维结构还原，对于做电气柜布局设计、设备电气仓结构设计的工程师来说，可以直接导入装配体里做干涉检查，提前确认安装空间、走线空间是否足够，避免实际装配的时候出现模块和其他结构件干涉、接线空间不足的问题。
