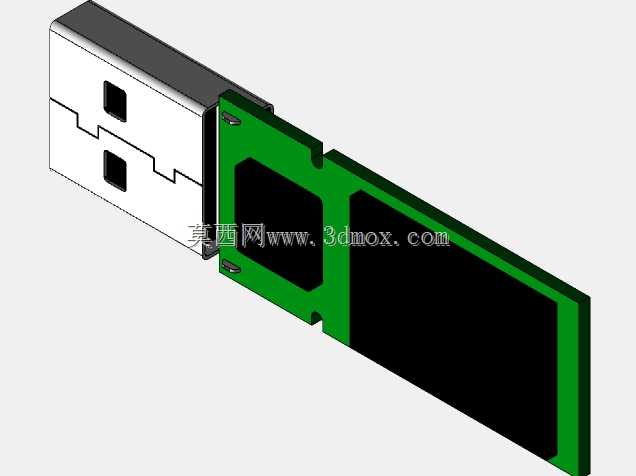

拆解式U盘内部结构三维数模

日常做消费电子结构设计时，U盘是最常接触的小型便携存储载体，这套数模把U盘外壳拆解后的核心结构完整还原，能直接用于数码周边产品的结构参考、教学演示或者同类型便携存储设备的改型设计。从实际应用场景看，这类结构的U盘适配日常办公文件传输、工业设备数据拷贝、嵌入式系统固件烧录等多种场景，金属USB接头部分做了标准公头尺寸设计，完全符合通用USB接口的插拔尺寸规范，插入电脑、工控机、车载接口时不会出现干涉卡滞问题，接头外壳的两处卡扣凸台是和塑料外壳扣合的关键结构，装配时不需要额外打胶，依靠卡扣就能实现外壳与接头的牢固连接，拆解维修时也能方便撬开，不会破坏壳体结构。PCB板部分的布局完全按照量产U盘的实际走线空间设计，板上预留了闪存芯片、主控芯片的焊接位置，板边的两个固定小孔是用来和外壳内部定位柱配合的，装配时能避免PCB在壳体内晃动，防止插拔过程中PCB移位导致的接口接触不良问题。做这类小型数码产品结构设计时，最容易忽略的就是插拔力的传导路径，这套数模里USB接头的金属外壳和PCB之间做了限位贴合，插拔时的外力会直接通过金属接头传导到外壳卡扣上，不会直接作用在PCB的焊盘位置，能有效避免长期插拔后焊盘脱落的故障。PCB的外形轮廓做了切角处理，刚好适配外壳内部的加强筋位置，装配时不会出现顶壳问题，整体板厚按照常规FR-4板材的通用厚度设计，预留了芯片焊接后的高度空间，不会出现芯片顶到外壳上下盖的情况。从安装边界来看，整套结构组装完成后，整体外形符合常规便携U盘的尺寸范围，能轻松放入上衣口袋、笔袋或者设备的USB接口防尘位，不会因为尺寸过大遮挡相邻接口。做结构验证时可以直接基于这套数模调整外壳的曲面造型，或者更换不同容量的闪存芯片对应的布局，不需要重新从零搭建基础结构，能大幅缩短小型存储类数码产品的开发周期，也能用于机械基础教学中，给初学者演示小型消费电子产品的内部结构组成与装配逻辑，理解卡扣连接、PCB定位、接口配合这些基础结构设计要点。
