非官方复刻款运动相机结构设计

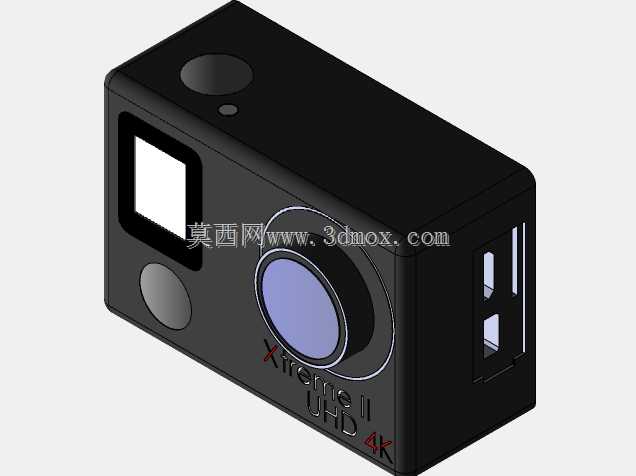

这款运动相机的三维结构设计，核心瞄准户外极限场景的影像记录需求，适配骑行、滑雪、潜水、徒步等复杂使用环境，区别于常规手持摄像设备，整体结构围绕紧凑便携、抗冲击防护的核心目标搭建。从外形尺寸来看，整体采用方正小体积构型，长宽高控制在可单手握持、可适配各类通用运动相机安装支架的边界范围内，外壳主体做了圆角过渡处理，避免尖锐棱角在磕碰时产生应力集中，同时也能降低外接安装时与支架、防护配件的干涉风险。

设计过程中优先考虑了功能模块的布局合理性，正面预留镜头安装位，镜头周边做了环形凸台结构，既可以给镜头镜片提供物理防护，避免平面放置时镜片直接接触摩擦面，也能为后续加装UV镜、防水壳前置镜片预留装配间隙。机身正面一侧设置小型显示屏窗口，窗口周边做了沉台设计，可嵌入密封胶圈与显示面板，满足日常泼溅防护的装配需求，旁边的圆形按键位做了凸起导向结构，方便用户佩戴手套时盲操作触发功能。机身顶部设置主拍摄按键与状态指示灯开孔，按键采用硅胶包覆的结构设计思路，兼顾按压反馈与密封性能，侧面预留数据接口舱位，接口舱做了内凹式设计，可搭配橡胶塞实现接口的防尘防水防护，接口位置避开了常规安装支架的夹持区域，不会出现安装配件后无法插拔数据线的问题。

结构设计上外壳采用上下扣合的装配思路，扣合边预留卡扣与螺丝柱位，既可以保证装配后的结构强度，也能为内部电路板、电池模块预留足够的安装空间，内部筋位按照主板、电池的外形做了限位设计，可避免设备受到冲击时内部元器件移位。机身侧面的标识区域做了微凹的蚀刻位，可直接丝印产品参数标识，不会因为长期摩擦导致标识脱落。整体安装边界完全匹配市售主流运动相机的配件体系，用户无需额外定制配件，即可直接搭配现有胸带、头盔粘座、防水壳等外接配件使用，降低了后续配套使用的适配成本。从结构强度角度，外壳壁厚按照抗1.5米自由跌落的标准做了校核，边角位置做了加厚处理，按键、接口等薄弱位置都做了对应的加强筋设计，可应对户外使用过程中的常见磕碰场景。
