数据中心用50千瓦间接自由冷却装置

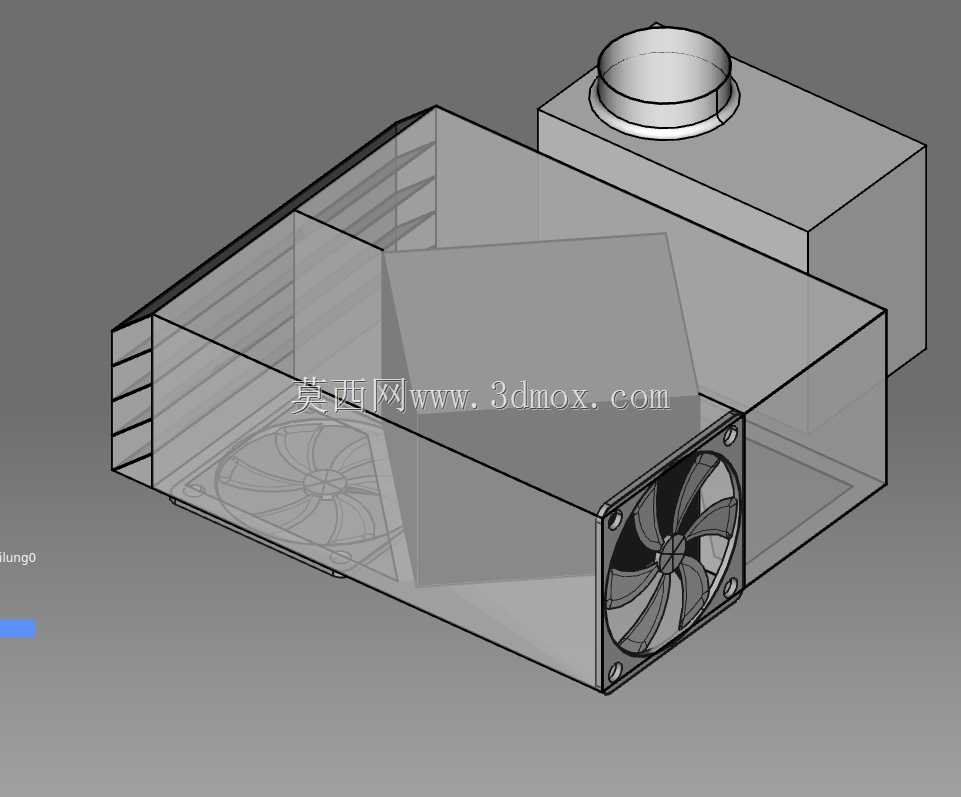

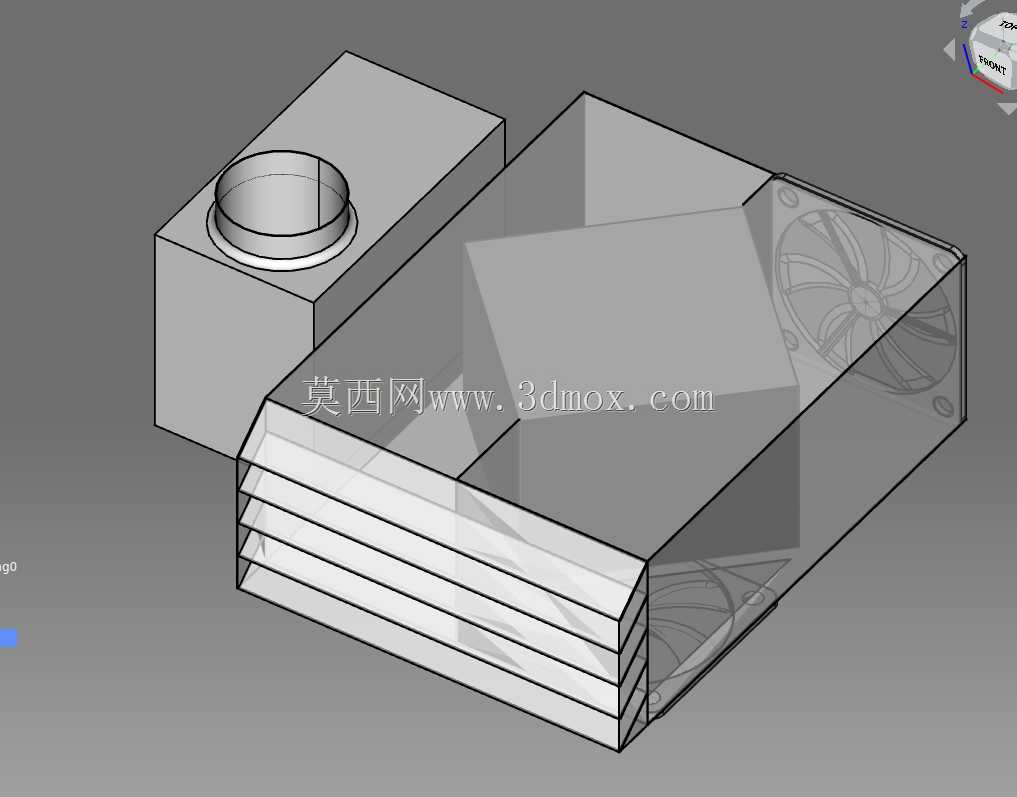

在中小规模数据中心的散热场景中，常规压缩式制冷系统的能耗占比往往能达到机房整体能耗的四成以上，对于负载功率在50千瓦以下的IT设备集群，采用间接自由冷却方案能大幅降低非IT负载的能耗支出，这套冷却装置正是针对这类场景开发的专用换热设备。设备采用分体式布局设计，主体换热舱为长方体结构，侧面预留多组平行通风栅格，内置的换热流道完全隔离内外循环空气，避免室外粉尘、湿空气直接进入机房IT设备区域，杜绝了新风直供带来的结露、积尘风险。独立外置的直流冷却器单元布置在主体舱体侧上方，采用顶置圆形风道接口，可直接对接室外排风管道，安装时无需额外改造机房现有送风通道，接口法兰采用标准通用尺寸，能适配多数常规通风管路的连接需求。设计阶段优先考虑了安装边界的适配性，主体舱体的底部预留标准安装固定点位，可直接架设在机房架空地板上方，也可通过支架吊装在机柜顶部区域，整体外形尺寸经过优化，不会占用过多机柜排布空间，侧方预留的检修空间仅需600毫米即可满足日常维护操作需求。功能层面，这套装置可根据室外环境温度自动切换运行模式，当室外温湿度满足冷却条件时，直接通过内外循环的换热芯体完成热量传递，无需启动压缩制冷单元，仅靠风机驱动空气循环即可满足散热需求；当室外温度过高时，可联动备用制冷回路补充冷量，保证IT设备的进风温度始终维持在合规区间。换热芯体采用错流布置结构，空气侧流道做了低阻优化，在保证换热效率的同时降低风机运行风压，减少风机运行的能耗与噪音。外置的直流冷却器自带独立控制模块，可根据换热芯体的出风温度动态调节冷却功率，避免过度冷却造成的能源浪费，整套装置的管路接口全部做了密封优化，杜绝运行过程中的漏风、漏液隐患，适配数据中心7*24小时连续运行的可靠性要求。
