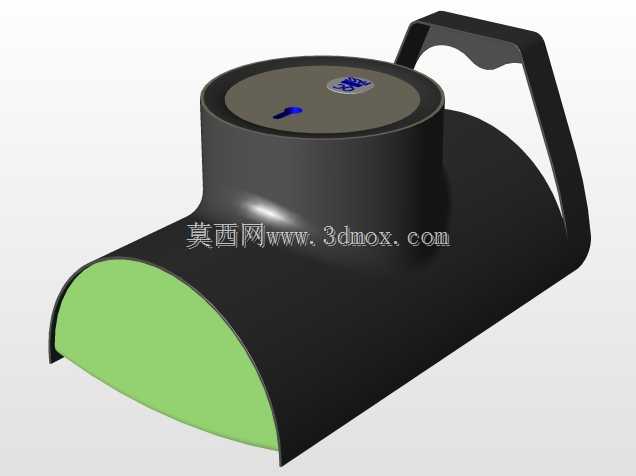

手提式PC扬声器便携扩音结构设计

这款手提式PC扬声器的结构设计，首先围绕桌面办公、小型会议临时扩音、户外便携宣讲这类高频使用场景展开，在结构布局上优先平衡了握持便携性与发声指向性的需求。从实际使用逻辑出发，设备顶部设置的操控按键区域做了内凹下沉处理，避免日常携带过程中误触按键，同时顶面的标识区域做了局部凸起限位，方便用户盲操作时快速定位功能按键位置。一体化的手提结构与主体外壳做了顺滑过渡连接，没有额外的铰接活动部件，既降低了长期使用后结构松动的风险，也让整体外壳的注塑成型工序更简化，减少装配环节的零件数量。发声面采用半圆弧面的出音设计，相比传统平面出音结构，能够覆盖更宽的水平发声角度，在小型会议室这类开放空间使用时，不需要刻意调整摆放角度就能让周边不同位置的听众获得相对均匀的听感。主体外壳的壁厚做了均匀化处理，在握持区域做了局部的壁厚加厚，既保证手持搬运时的结构强度，也避免外壳共振产生的音染影响发声效果。从安装边界来看，设备底部做了三个隐形的防滑胶垫安装位，放置在光滑桌面时不会因为音量较大产生滑移，整体外形的长宽高比例控制在适合单手提携的区间，提手的内圈尺寸预留了足够的手部穿入空间，即使佩戴劳保手套操作也能顺利握持。内部腔体的分隔设计上，将发声单元腔体与电路安装区域做了独立分隔，既可以优化腔体的声学容积参数，也能避免电路部分的元器件受到发声振动的长期影响出现松脱。出音面的绿色网罩采用卡接结构与主体连接，不需要额外螺丝固定，后续维护清理网罩灰尘时可以直接徒手拆卸，降低日常维护的操作门槛。整体结构没有复杂的曲面异形结构，所有的转角位置都做了符合注塑工艺要求的圆角过渡，避免生产过程中出现应力集中导致的外壳开裂问题，提手与主体连接的根部位置做了渐变的加厚加强筋处理，长期手提搬运也不会出现连接部位断裂的问题。设备的接口区域预留了在主体后侧的隐藏位置，接线后不会影响正面的视觉整洁度，同时接口周边做了局部的挡边结构，避免液体泼溅时直接流入接口内部造成电路损坏。
